Il componente sezione tipo Punto contrassegnato condizionale applica automaticamente diversi componenti sezione tipo in una sezione tipo, ad esempio allargamento, cordolo e cunetta, fosso o scarpata, a seconda della presenza del nome di un punto contrassegnato nella progressiva del modellatore.
Il componente sezione tipo Punto contrassegnato condizionale consente di determinare tramite i parametri la direzione di ricerca dell'obiettivo (verso l'esterno, verso l'interno o entrambe le direzioni) e una distanza minima e massima per la ricerca di un punto contrassegnato creato in precedenza.
Il componente sezione tipo Punto contrassegnato condizionale è un componente sezione tipo condizionale, ovvero un tipo speciale di componente sezione tipo. I componenti sezione tipo condizionali aggiungono automaticamente in una sezione tipo determinati componenti sezione tipo quando sussistono alcune condizioni specificate.
Ad esempio, quando una sezione tipo contiene un componente sezione tipo Punto contrassegnato condizionale, AutoCAD Civil 3D analizza la progressiva per determinare se esiste un punto contrassegnato entro le distanze e nelle direzioni specificate. Le distanze minima e massima misurate dal punto contrassegnato vengono impostate dalla linea base del modellatore corrente o dal punto di associazione del componente sezione tipo. A seconda dei parametri del componente sezione tipo Punto contrassegnato condizionale, diversi tipi di componenti sezione tipo vengono aggiunti automaticamente alla sezione tipo.
Ad una sezione tipo è possibile aggiungere uno o più componenti sezione tipo Punto contrassegnato condizionale allo scopo di creare funzionamenti condizionali semplici o complessi. Ad esempio, è possibile aggiungere al modello un insieme di polilinee che mostrano la posizione dei marciapiedi. Poiché le linee si fermano dove i passi carrai incrociano il marciapiede, il componente sezione tipo condizionale aggiunge o rimuove il marciapiede a seconda della presenza della linea del marciapiede. Il componente sezione tipo condizionale elimina la necessità di applicare una sezione tipo diversa al modellatore dove non occorre aggiungere un marciapiede.
Quando si crea una sezione tipo utilizzando componenti sezione tipo Punto contrassegnato condizionale, la costruzione della sezione tipo visualizzata nella scheda Costruzione della finestra di dialogo Proprietà sezione tipo indica l'ordine in cui vengono elaborati i componenti sezione tipo.
Quando si utilizza il componente sezione tipo Punto contrassegnato condizionale, è importante tenere presente quanto segue:
- AutoCAD Civil 3D analizza la posizione della progressiva associata al componente sezione tipo relativo ad un punto contrassegnato per determinare se viene rilevato un punto contrassegnato.
- Quando si applica una sezione tipo contenente componenti sezione tipo Punto contrassegnato condizionale ad un tipo di modellatore, solo parti specifiche della sezione tipo vengono applicate ad ognuna delle costruzioni di sezioni tipo specificate.
- Poiché il componente sezione tipo Punto contrassegnato condizionale utilizza gli obiettivi, è necessario impostarli sui singoli componenti sezione tipo Punto contrassegnato condizionale prima di generare il modellatore. Se non si impostano gli obiettivi, il componente sezione tipo restituisce Non trovato. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
- Diversamente dalla maggior parte degli altri componenti sezione tipo, il componente sezione tipo Punto contrassegnato condizionale non crea punti, collegamenti o forme in modalità di modellazione.
Associazione
Questo componente sezione tipo può essere associato a qualsiasi punto di associazione di un componente sezione tipo o di una sezione tipo. È possibile associare componenti sezione tipo successivi al punto finale del componente sezione tipo Punto contrassegnato condizionale.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo. | Sinistro/Destro | Destro |
| Larghezza layout | Specifica la lunghezza della linea disegnata per rappresentare questo componente sezione tipo in modalità layout. Questo parametro, insieme al parametro Pendenza % layout, consente di posizionare il componente sezione tipo Punto contrassegnato condizionale e i componenti sezione tipo ad esso associati, ma non influisce sul tipo di modellatore. | Numerico, positivo |
12.0 piedi 3.6 m |
| Pendenza % layout | Specifica la pendenza % della linea disegnata per rappresentare questo componente sezione tipo in modalità layout. Questo parametro, insieme al parametro Larghezza layout, consente di posizionare il componente sezione tipo Punto contrassegnato condizionale e i componenti sezione tipo ad esso associati, ma non influisce sul tipo di modellatore. | Numerico |
1:1 (trovato) -1:1 (non trovato) |
| Condizione | Specifica la condizione disponibile per il componente sezione tipo. La condizione Trovato viene elaborata se il nome del punto contrassegnato viene rilevato entro la distanza massima. La condizione Non trovato viene elaborata se il nome di un punto contrassegnato non è stato impostato oppure non viene rilevato nella progressiva entro la distanza massima. | Trovato/Non trovato | Trovato |
| Distanza massima | Specifica la larghezza massima entro cui il componente sezione tipo cerca il nome di un punto contrassegnato. Se il nome di un punto contrassegnato non viene rilevato entro la distanza specificata, viene elaborata la condizione Non trovato. | Numerico, positivo |
9999 ft 9999 m |
| Distanza minima | Specifica la larghezza minima entro cui il componente sezione tipo cerca il nome di un punto contrassegnato. Se il nome di un punto contrassegnato non viene rilevato entro la distanza specificata, viene elaborata la condizione Non trovato. | Numerico, positivo |
0 ft 0 m |
| Direzione di ricerca | Specifica la direzione di ricerca per l'obiettivo. | Verso l'esterno/Verso l'interno/Entrambe le direzioni | Entrambe le direzioni |
| Ricerca origine | Specifica se il valore della distanza viene calcolato dal tracciato della linea base o da un punto di associazione del componente sezione tipo. | Linea base/Punto di associazione | Linea base |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Vedere la descrizione.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna una linea utilizzando i valori dei parametri di input Larghezza layout e Pendenza % layout. Tale linea rappresenta la posizione nella sezione tipo alla quale viene applicato il componente sezione tipo Punto contrassegnato condizionale.
Codici punto, collegamento e forma
Diversamente dalla maggior parte degli altri componenti sezione tipo, il componente sezione tipo Punto contrassegnato condizionale non crea punti, collegamenti o forme in modalità di modellazione.
Diagramma di codifica

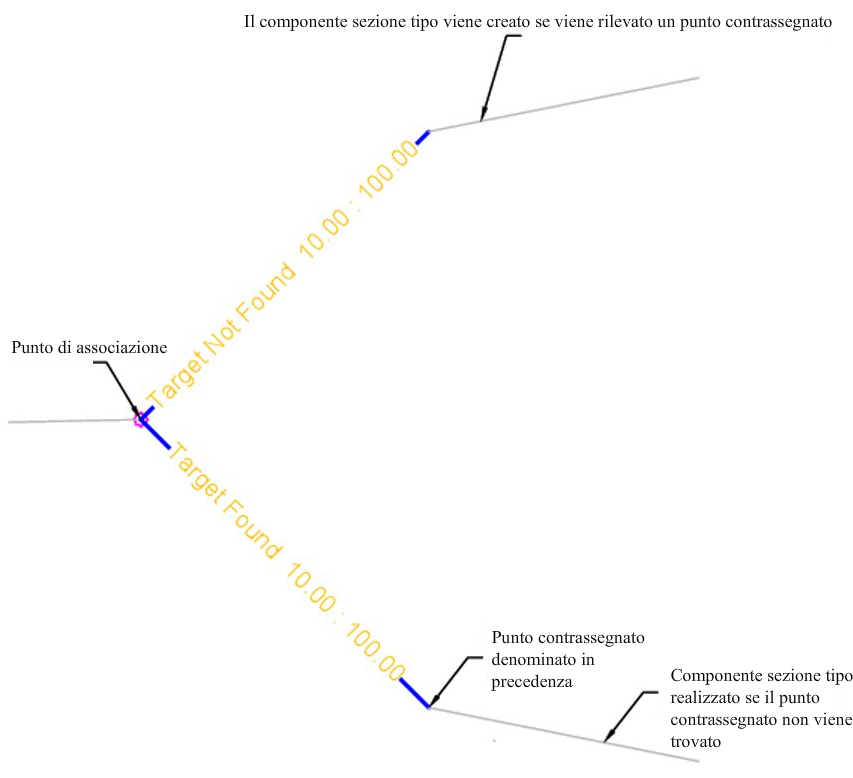

Nel diagramma di codifica seguente vengono illustrati i punti e i collegamenti creati in modalità layout. Per questo componente sezione tipo non vengono creati codici punto, collegamento o forma in modalità di modellazione.
