Parcheggio adiacente strada

Il componente sezione tipo Parcheggio adiacente strada crea un'area di parcheggio adiacente ad una sezione stradale esistente. Il parcheggio include un'area pavimentata della sezione stradale esistente, una cunetta e la pavimentazione di un parcheggio. La pavimentazione del parcheggio è vincolata ai valori proposti per la quota altimetrica di un cordolo e la sommità del cordolo.

Associazione

Il punto di associazione si trova in corrispondenza di un punto al centro della sezione stradale. Questo componente può essere collegato al lato sinistro o destro.

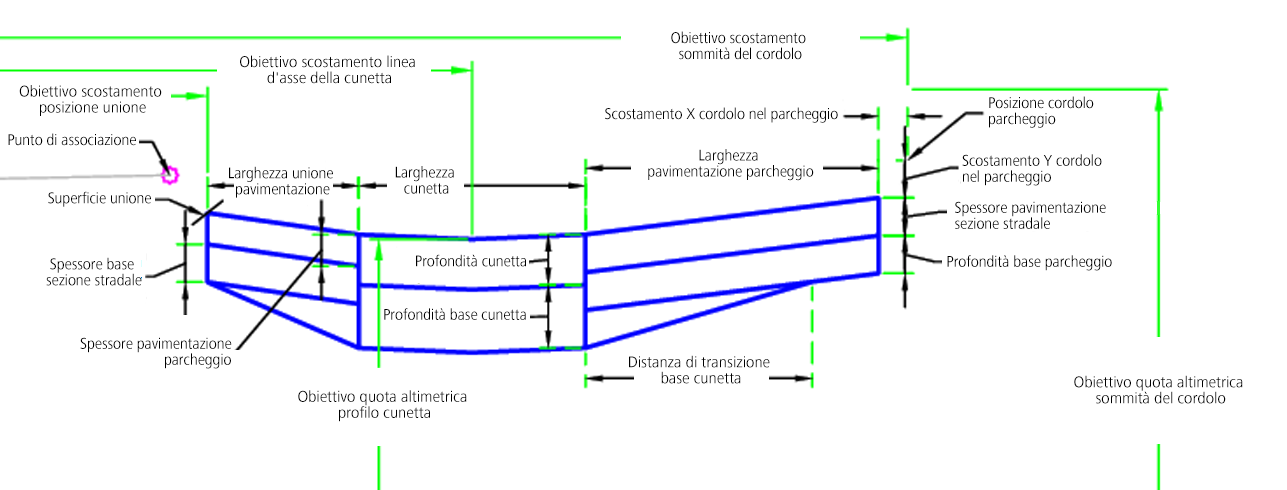

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Larghezza cunetta	L'intera larghezza della cunetta	Numerico, positivo	3 ft 1 m
Profondità cunetta	Profondità cunetta	Numerico, positivo	8 pollici 200 mm
Spessore pavimentazione parcheggio	Spessore della pavimentazione AC	Numerico, positivo	2 pollici 50 mm
Distanza di transizione base cunetta	Transizione della base più spessa sulla cunetta	Numerico, positivo	3 ft 1 m
Scostamento Y cordolo nel parcheggio	Scostamento Y del cordolo sulla parte posteriore del parcheggio	Numerico	-0.5 ft -0,150 m
Scostamento X cordolo nel parcheggio	Scostamento X del cordolo sulla parte posteriore del parcheggio	Numerico	-0.625 ft -0,19 m
Larghezza pavimentazione parcheggio	Larghezza pavimentazione parcheggio	Numerico, positivo	20.5 ft 6,25 m
Profondità base cunetta	Larghezza unione pavimentazione	Numerico, positivo	2 ft 0.6 m
Profondità base parcheggio	Profondità della base sotto la cunetta	Numerico, positivo	6 pollici 150 mm
Profondità base sezione stradale	Profondità base sezione stradale	Numerico, positivo	10 in 250 mm
Spessore pavimentazione sezione stradale	Spessore pavimentazione sezione stradale	Numerico, positivo	3 pollici 80 mm

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Posizione unione	Si utilizza per determinare la larghezza di unione dal punto di associazione. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Obbligatorio
Superficie unione	Utilizzato per determinare la quota altimetrica dell'unione. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Obbligatorio
Scostamento sommità del cordolo	Utilizzato per determinare la quota altimetrica della sommità del cordolo nella posizione del collegamento del cordolo del parcheggio. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Obbligatorio
Profilo sommità del cordolo	Utilizzato per determinare la posizione di scostamento per cordolo e cunetta. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Obbligatorio
Linea d'asse cunetta	Utilizzato per determinare la posizione della linea d'asse della cunetta. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Obbligatorio
Profilo cunetta	Utilizzato per determinare la quota altimetrica della linea d'asse della cunetta. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Obbligatorio

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Parametro	Descrizione	Tipo
Pendenza % corsia	Pendenza della corsia in percentuale	Numerico

Funzionamento

Il punto di riferimento iniziale è impostato in corrispondenza del punto di associazione. Il profilo della sommità del cordolo e i valori di scostamento vengono rilevati per determinare la posizione del bordo esterno della pavimentazione del parcheggio. La posizione di unione è determinata dall'obiettivo della posizione di unione. La quota altimetrica dell'unione viene individuata in base alla posizione di unione dell'obiettivo della superficie in corrispondenza di questo punto. La posizione e la quota altimetrica della cunetta sono determinate dagli obiettivi impostati. La geometria della cunetta viene quindi creata in base ai parametri di input. La geometria di unione della pavimentazione viene creata a partire dalle quote altimetriche di unione obiettivo e dai parametri di input. Quindi, la pavimentazione del parcheggio viene creata utilizzando i valori obiettivo e i parametri di input.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza tutti i collegamenti utilizzando i parametri di input di larghezza e spessore e i valori obiettivo presupposti.

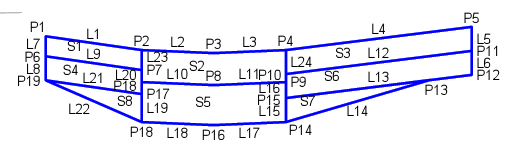

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Unisci	Posizione unione pavimentazione
P2	Bordo_Cunetta	Bordo della cunetta
P3	FL	Linea di flusso della cunetta
P4	ETW	Ciglio della corsia
P5	FS	Terminazione della superficie
P12, P15, P17, P19	Base	Base
L1, L4	Top, Pave	Parte superiore della pavimentazione
L2, L3	Parte superiore, Cunetta	Parte superiore della cunetta
L9, L12	Pavimentazione	Spessore del fondo della pavimentazione
L10, L11	Grondaia	Parte inferiore della cunetta
L13, L14, L17, L18, L21, L22	Datum
S1, S3	Pave
S2,	Grondaia
S4-S6, S7, S8	Base
