Il componente sezione tipo SlopeDitch crea un fosso con scarpata esterna e scarpate interne. In condizione di scavo, definisce una scarpata fino al terreno esistente. In condizione di rilevato, viene creata una berma e quindi la scarpata.

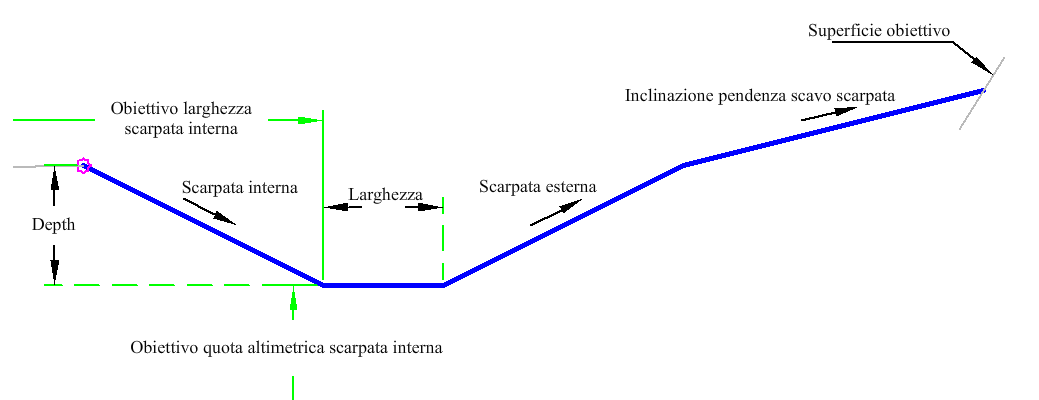

Condizione di scavo:

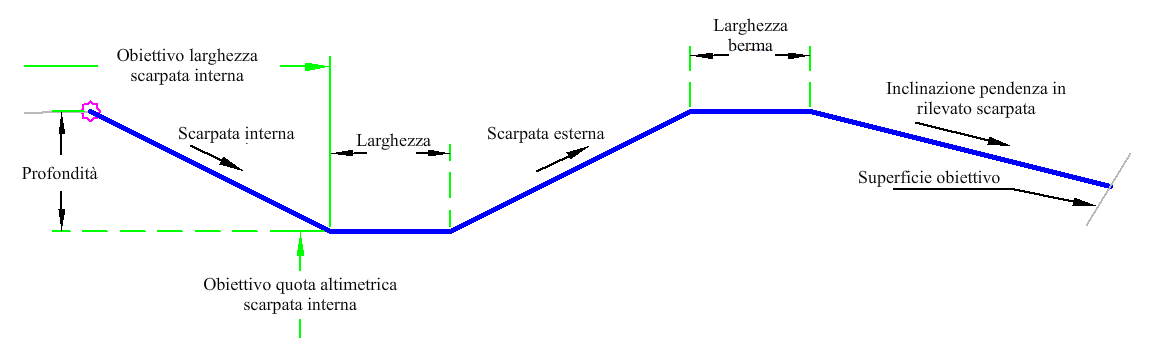

Condizione di rilevato:
Associazione
Il punto di associazione è il punto più interno sui collegamenti di scarpata che precedono il fosso.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo. | Sinistro/Destro | Destro |
| Profondità | Profondità del fosso, misurata dall'esterno del fosso al punto cardine esterno. | Numerico |
3 ft 1 m |
| Larghezza | Larghezza della parte inferiore del fosso. | Numerico, positivo |
2 ft 0.6 m |
| Scarpata interna | Pendenza del collegamento della parte interna del fosso (x : 1). Questo collegamento viene sempre inserito verso il basso. | Numerico, positivo | 2 (: 1) |
| Scarpata esterna | Pendenza del collegamento parte esterna del fosso (x : 1). Questo collegamento è sempre inserito con orientamento verso l'alto. | Numerico, positivo | 2 (: 1) |
| Larghezza berma | Larghezza della berma dopo la scarpata esterna. | Numerico, positivo |
2 ft 0.6 m |
| Pendenza in scavo scarpata | Pendenza per la normale operazione di creazione scarpata in condizioni di scavo. | Numerico, positivo | 3 ( : 1) |
| Pendenza in rilevato scarpata | Pendenza per la normale operazione di creazione scarpata in condizioni di rilevato. | Numerico, positivo | 4 (: 1) |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Superficie scarpata | Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Facoltativo |
| Quota altimetrica scarpata interna | Può essere utilizzato per sostituire le pendenze e le larghezze della scarpata interna. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Larghezza scarpata interna | Può essere utilizzato per sostituire la larghezza della scarpata interna. Come obiettivi per la specifica di questo valore è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Vengono creati la scarpata interna, il fondo e la scarpata esterna del fosso. Viene quindi determinato il componente sezione tipo in scavo o in rilevato in corrispondenza della parte superiore della scarpata esterna. In condizione di rilevato, viene creata una berma e quindi la scarpata. In condizione di scavo, viene creato il collegamento di scarpata mediante la pendenza della scarpata.
Funzionamento in modalità layout
In modalità layout il componente sezione tipo visualizza i collegamenti che includono il fosso e la berma in rilevato.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Hinge, Top | |
| P2 | Ditch_In, Top | |
| P3 | Ditch_Out, Top | |
| P4 | Hinge, Top | |
| P5 | Daylight, Top | |
| P6 | Berm_Out, Top | |
| P7 | Daylight, Top | |
| L1 | Top, Datum, Ditch, Foreslope | |
| L2 | Top, Datum, Ditch | |
| L3 | Top, Datum, Ditch, Backslope | |
| L4 | Top, Datum, Ditch, Daylight | |
| L5 | Top, Datum, Ditch | |
| L6 | Top, Datum, Ditch, Daylight |
Diagramma di codifica

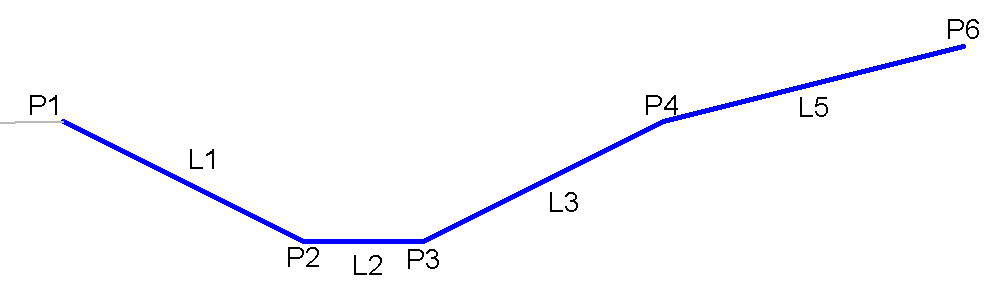

Condizione di scavo:

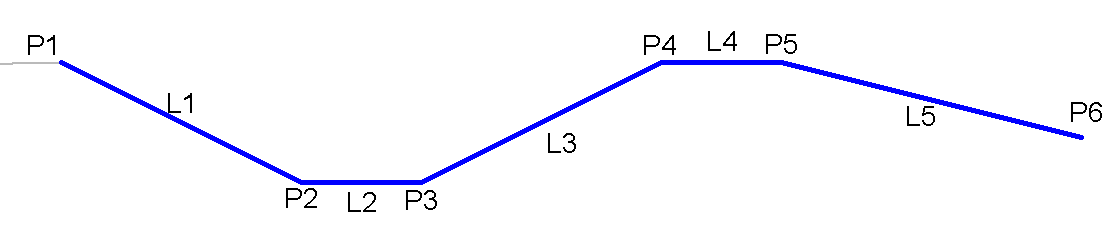

Condizione di rilevato:
