SimpleTunnel

Il componente sezione tipo SimpleTunnel crea un tunnel semplice o un fognolo parallelepipoidale. Utilizza l'altezza, la larghezza e lo spessore del materiale immessi.

Associazione

Il punto di associazione è il punto più elevato sui collegamenti che precedono il tunnel.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default

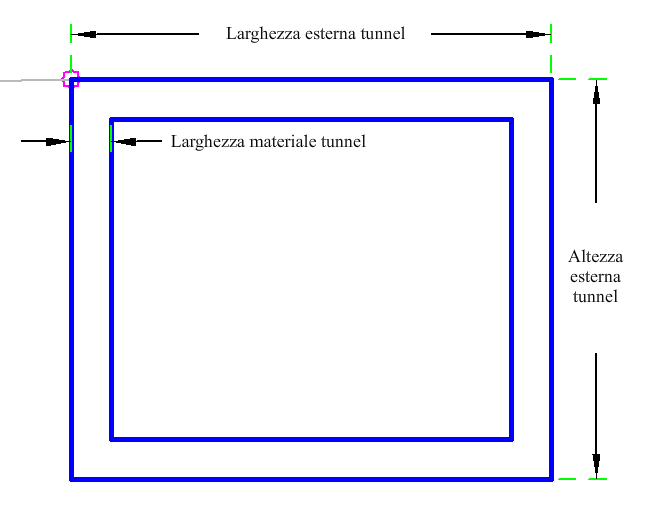

Larghezza materiale del tunnel	Larghezza delle pareti, del pavimento e del soffitto del tunnel.	Numerico, positivo	1 ft 0.3 m
Altezza esterna del tunnel	Altezza della parte esterna del tunnel.	Numerico, positivo	10 ft 3 m
Larghezza esterna del tunnel	Larghezza della parte esterna del tunnel.	Numerico, positivo	12 ft 3.5 m

Parametri obiettivo

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

I punti, i collegamenti e le forme vengono creati utilizzando i parametri di input.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono il tunnel.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Top, TopInsideTunnel	Parte superiore interna del tunnel
P2	Top, TopOutsideTunnel	Parte superiore esterna del tunnel
P3	Datum, BottomOutsideTunnel	Fondo esterno del tunnel
P4	Top, BottomInsideTunnel	Parte inferiore interna del muro del tunnel
P5	TunnelInsideWall_TopIn	Parte superiore interna del muro interno del tunnel
P6	TunnelInsideWall_TopOut	Parte superiore esterna del muro interno del tunnel
P7	TunnelInsideWall_BottomIn	Parte inferiore interna del muro interno del tunnel
P8	TunnelInsideWall_BottomOut	Parte inferiore esterna del muro interno del tunnel
L2 - L4	Datum
L5	TopInnerWall	Parte superiore del muro interno
L6	InnerWallInside	Interno del muro interno
L7	InnerWallOutside	Esterno del muro interno
L8	BottomInnerWall	Fondo del muro interno
L9	AttachPoint	Punto di associazione
S1	MaterialRemoved	Materiale rimosso
S2	TunnelMaterial	Materiale del tunnel

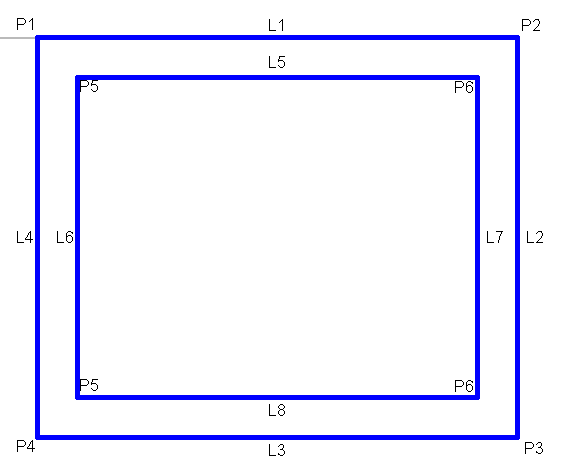

Diagramma di codifica
