Il componente sezione tipo Giardino pluviale Provincia Clark senza cordolo inserisce collegamenti per la creazione di un giardino pluviale della Provincia di Clark senza cordolo.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.
Associazione
Il punto di associazione si trova sul bordo interno della pendenza interna. Questo componente può essere collegato al lato sinistro o destro.

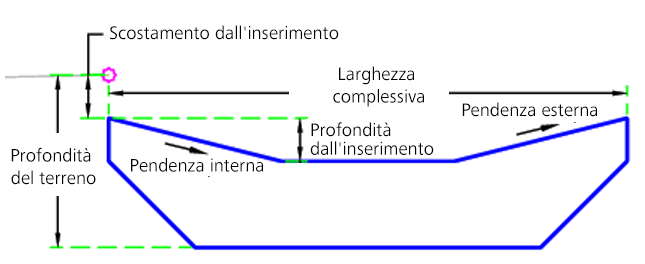

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Larghezza complessiva | Larghezza complessiva del giardino pluviale | Numerico, positivo |
12.0 piedi 3.6 m |
| Profondità terreno | Profondità del terreno del giardino pluviale | Numerico, positivo |
2 ft 0.6 m |
| Pendenza interna | Pendenza interna | Slope | -4 ( : 1) |
| Pendenza esterna | Pendenza esterna | Slope | -4 ( : 1) |
| Profondità da punto di inserimento | Profondità da punto di inserimento | Numerico |
-1 ft 0.3 m |
| Scostamento da punto di inserimento | Scostamento da punto di inserimento | Numerico |
0 ft 0 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. La posizione del giardino pluviale viene quindi regolata in base alla distanza di scostamento immessa. La profondità del giardino pluviale è impostata secondo i valori di input.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna il giardino pluviale in conformità con i parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | GP_Inserimento | Punto di inserimento del giardino pluviale |
| P2 | GP_Parte superiore_Int | Parte superiore interna del giardino pluviale |
| P3 | GP_Parte superiore_Est | Parte superiore esterna del giardino pluviale |
| P6 | GP_Fondo_Est | Fondo esterno del giardino pluviale |
| P7 | GP_Fondo_Int | Fondo interno del giardino pluviale |
| L1 - L3 | Parte superiore, GP_Pendenza | Parte superiore della pendenza del giardino pluviale |
| L5-L7 | Datum | Datum |
| L6 | Datum, GP_Fondo | Fondo del giardino pluviale |
| S1 | Giardino pluviale | Giardino pluviale |

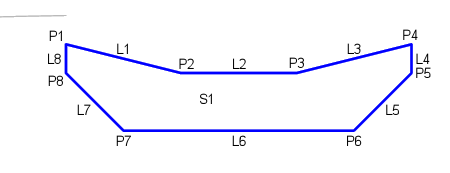

Diagramma di codifica
