Il componente sezione tipo Trincea infiltrazione inserisce collegamenti per la creazione di una trincea d'infiltrazione. Il componente sezione tipo si basa sui requisiti riportati nel Manuale degli standard per lo sviluppo a basso impatto della Provincia di Los Angeles nella versione di febbraio 2014.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale del documento di riferimento.
Associazione
Il punto di associazione si trova in alto a sinistra, in alto al centro o in alto a destra della trincea d'infiltrazione.

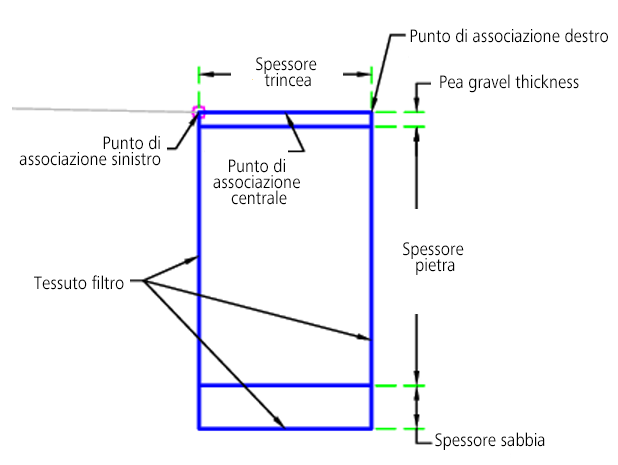

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Spessore ghiaia fina | Spessore ghiaia fina | Numerico |
0.67 piedi 0,20 m |
| Includere tessuto filtro? | Indica se il tessuto filtro si trova al di sotto della ghiaia fina | Yes/No | Sì |
| Spessore pietra | Spessore dello strato di pietrisco | Numerico, positivo |
3 ft 1 m |
| Spessore sabbia | Spessore dello strato di sabbia | Numerico |
0.5 ft 0.15 m |
| Larghezza trincea | Larghezza della trincea | Numerico, positivo |
2 ft 0.60 m |
| Punto di associazione | Punto di associazione | Sinistra/Destra/Centro | Sinistra |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. Il componente sezione tipo crea la forma della trincea d'infiltrazione.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i componenti per l'infiltrazione sulla base dei parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1, P2 | Ghiaia fina | Parte superiore dello strato di ghiaia fina |
| P3, P4 | Pietra | Parte superiore dello strato di pietrisco |
| P5 - P6 | Sabbia | Parte superiore dello strato di sabbia |
| P7-P8 | Sabbia_Datum | Parte inferiore dello strato di sabbia |
| L1 | Top | Strato superiore |
| L2 | Ghiaia fina, Tessuto filtro | Strato di ghiaia fine; se il parametro Includere tessuto filtro è impostato su Sì, viene incluso il tessuto filtro |
| L3, L4 | Sabbia, Datum | Parte superiore dello strato di sabbia |
| S1 | Pietra | Strato di pietrisco |
| S2 | Sabbia | Strato di sabbia |
| S3 | Ghiaia fina | Strato di ghiaia fina |
Diagramma di codifica
