Scarpata base Provincia Clark

Il componente sezione tipo Scarpata base Provincia Clark inserisce collegamenti per la creazione di pendenze in scavo o in rilevato con una banchina. È possibile definire un fosso in condizioni di scavo.

È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

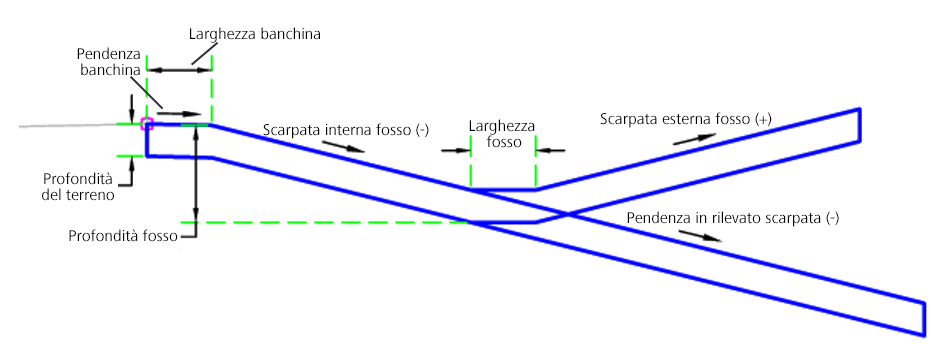

Caso 1 con fosso

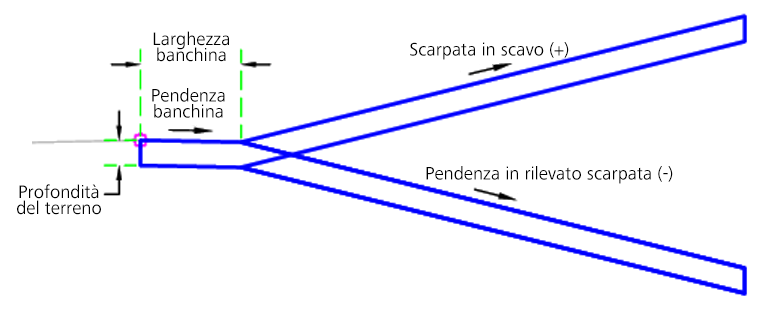

Caso 2 senza fosso

Associazione

Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Descrizione

Tipo

Default

Side Specifica il lato in cui inserire il componente sezione tipo Sinistro / Destro Destro
Scarpata_Scavo (+) Pendenza in scavo scarpata Numerico, positivo 4 ( : 1)
Scarpata_Rilevato (-) Pendenza in rilevato scarpata Numerico, negativo -4 ( : 1)
Larghezza banchina Larghezza della banchina opzionale Numerico, positivo

1 ft

0.3 m

Pendenza banchina Solo se viene utilizzata la banchina Numerico -2 (%)
Profondità terreno Profondità del terreno opzionale Numerico, positivo

0.5 ft

0.15 m

Profondità fosso Profondità del fosso dal punto di associazione Numerico

1 ft

0.3 m

Scarpata interna fosso (-) Scarpata interna del fosso Numerico -4 ( : 1)
Scarpata esterna fosso (+) Scarpata esterna del fosso Numerico, positivo 4 ( :1 )

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro

Descrizione

Stato

Superficie scarpata Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. Obbligatorio
Elevation Può essere utilizzato per sostituire la quota altimetrica del fondo del fosso. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il punto di cardine o di perno iniziale è impostato al punto di associazione. La banchina viene creata se la sua larghezza è maggiore di zero. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Se è in scavo, il fosso viene determinato in caso sia necessario costruirlo. Quindi, viene calcolata un'intercettazione sulla superficie obiettivo mediante la Pendenza scarpata immessa.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la pendenza in rilevato iniziale a 5 ft (1,5 m).

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Descrizione

P1 Banch Quando è presente la banchina
P1 Hinge Quando non è presente una banchina
P2 Banch Spalla
P3 Daylight, Daylight_Cut Punto di fine scarpata e punto di fine scarpata per la condizione di scavo
P4 Daylight, Daylight_Fill Punto di fine scarpata e punto di fine scarpata per la condizione di rilevato
P9 Ditch_In Fondo interno del fosso
P10 Ditch_Out Fondo esterno del fosso
L1 Parte superiore, Banch Parte superiore della banchina
L2 Scarpata, Scarpata_Scavo, Parte superiore, Datum Collegamento di scarpata per la sezione in scavo. Il codice Datum viene omesso quando la profondità del terreno è maggiore di 0.
L3 Scarpata, Scarpata_Rilevato, Parte superiore, Datum Collegamento di scarpata per la sezione in rilevato. Il codice Datum viene omesso quando la profondità del terreno è maggiore di 0.
L11 Top, Datum, Ditch Collegamento del fosso. Il codice Datum viene omesso quando la profondità del terreno è maggiore di 0.
L4, L5, L10, L13 Datum Codice collegamento fondo
S1 Terreno Codice forma terreno

Diagramma di codifica

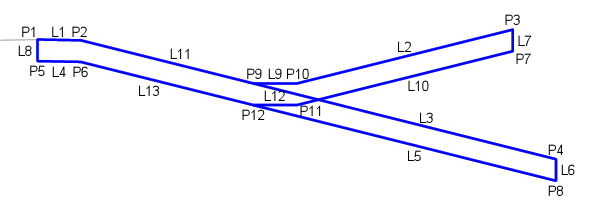

Caso 1 con fosso

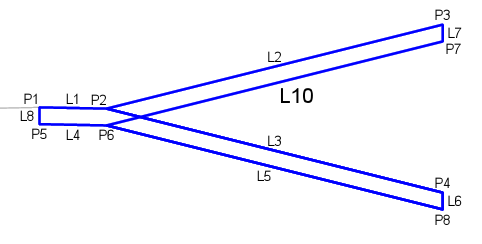

Caso 1 senza fosso
