Il componente sezione tipo Cordolo arrotondato inserisce collegamenti per cordolo e cunetta di calcestruzzo a forma di cordolo arrotondato con sottobase.
Associazione
Il punto di associazione si trova sul bordo interno o sulla parte esterna del cordolo. Questo componente può essere collegato al lato sinistro o destro.

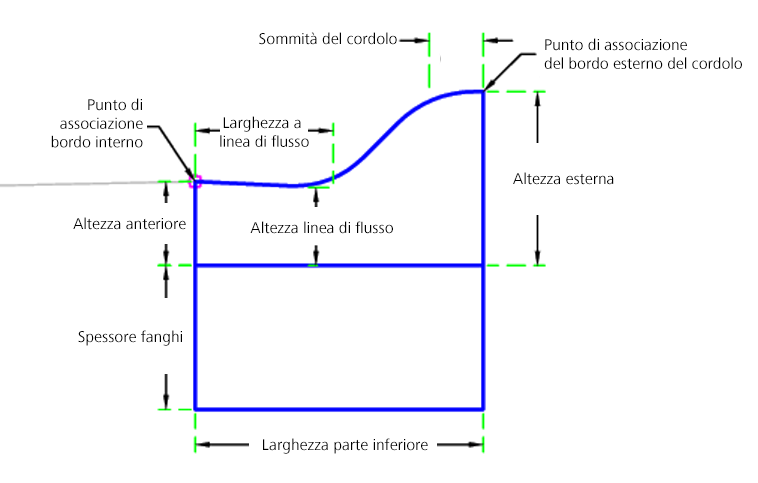

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Sommità cordolo | Sommità cordolo | Numerico, positivo |
4.5 pollici 100 mm |
| Altezza esterna | Altezza esterna | Numerico, positivo |
14.5 in 370 mm |
| Larghezza parte inferiore | Larghezza parte inferiore | Numerico, positivo |
24 pollici 600 mm |
| Altezza anteriore | Altezza anteriore | Numerico, positivo |
7 pollici 180 mm |
| Larghezza a linea di flusso | Larghezza a linea di flusso | Numerico, positivo |
11.5 in 300 mm |
| Altezza linea di flusso | Altezza linea di flusso | Numerico, positivo |
6.5 in 165 mm |
| Spessore Sottobase | Spessore Sottobase | Numerico, positivo |
12 pollici 300 mm |
| Punto di associazione | Punto di associazione | Bordo interno, Parte esterna cordolo | Bordo a incastro |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
I collegamenti di cordolo e cunetta vengono inseriti in base alle quote dei parametri di input. Tutte le quote devono essere positive e devono avere valori diversi da zero.
Il componente sezione tipo crea la forma di un cordolo e di una cunetta semplici, con il punto di associazione in corrispondenza (a) del bordo interno della cunetta o (b) della parte esterna del cordolo.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il componente cordolo e cunetta in base ai parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Flange | |
| P6 | Parte esterna cordolo | |
| P7, P8 | Base cordolo | |
| P9, P10 | SubBase | |
| L1 - L5 | Curb, Top | |
| L8 | Base cordolo | |
| L9 | Datum | |
| S1 | Curb | |
| S2 | SubBase |
Diagramma di codifica
