Il componente sezione tipo Cordoli SLO inserisce i collegamenti e le forme per la creazione di cordoli, cunette e marciapiedi in base alle planimetrie standard della città di San Luis Obispo.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

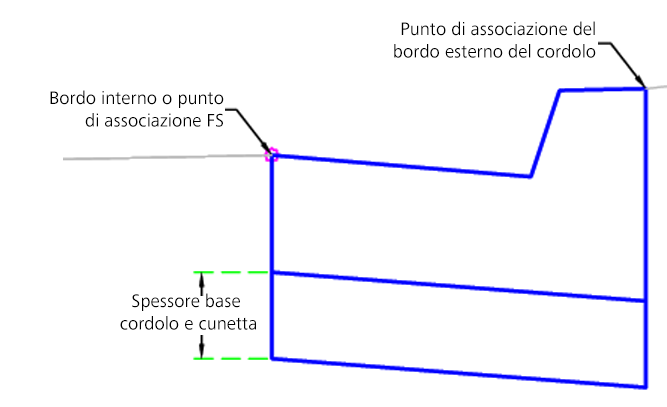

Cordolo e cunetta:

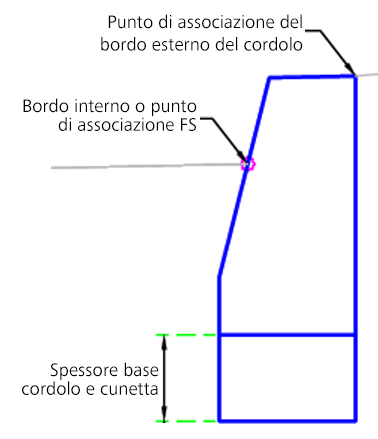

Cordolo:

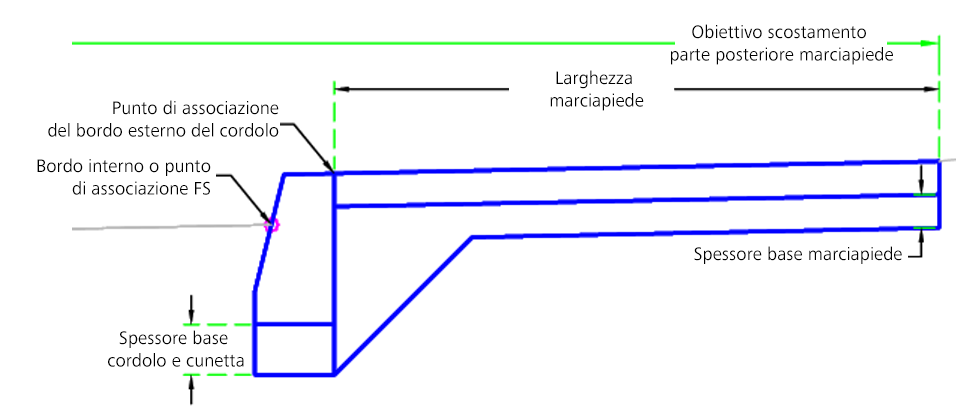

Marciapiede passerella:

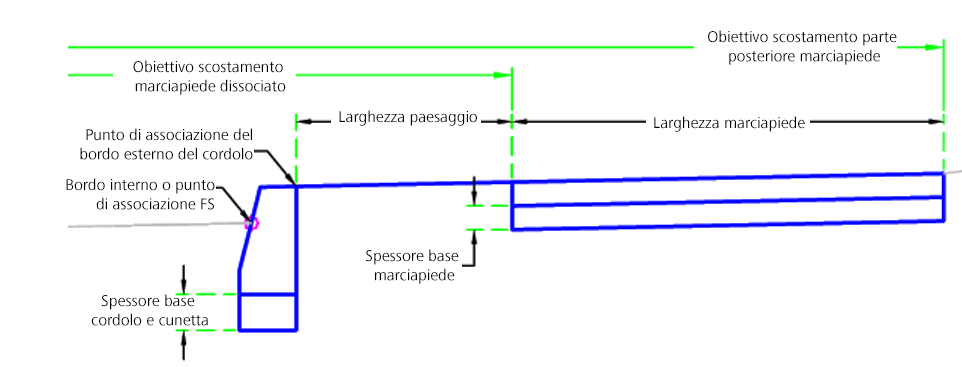

Marciapiede dissociato:

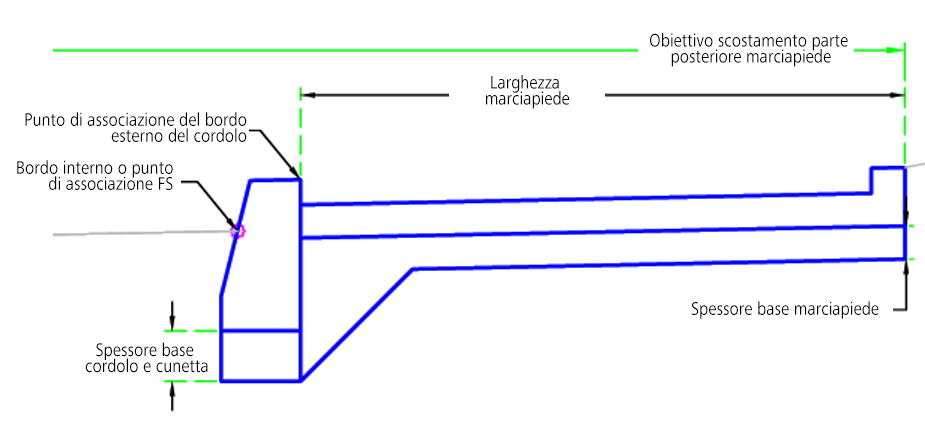

Marciapiede completo:
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno (o FS) e della parte esterna del cordolo. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Tipo di cordolo | Tipo di cordolo o cordolo e cunetta | Cordolo 6" (15,2 cm) e cunetta 24" (60,9 cm)/Cordolo 8" (20,3 cm) e cunetta 24" (60,9 cm)/Cordolo 6" (15,2 cm) e cunetta 18" (45,7 cm)/Cordolo 8" (20,3 cm) e cunetta 18" (45,7 cm)/Cordolo 6" (15,2 cm)/Cordolo 8" (20,3 cm) | Cordolo 6" (15,2 cm) e cunetta 18" (45,7 cm) |
| Punto di associazione | Punto di associazione del cordolo o di cordolo e cunetta | Bordo interno o FS/Esterno del cordolo | Bordo interno o FS |
| Tipo marciapiede | Il tipo di marciapiede che deve essere utilizzato (o nessuno) | Dissociato/Completo/Passerella/Nessuno | Nessuna |
| Spessore base cordolo e cunetta | Lo spessore della base sotto il cordolo e la cunetta | Numerico, positivo |
0.5 ft 0.15 m |
| Spessore base marciapiede | Lo spessore della base sotto il marciapiede | Numerico, positivo |
0.33 ft 0.10 m |
| Larghezza marciapiede | La larghezza del marciapiede | Numerico |
6 ft 2 m |
| Larghezza paesaggio | La larghezza del paesaggio durante l'utilizzo di un marciapiede dissociato | Numerico |
3 ft 1 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Scostamento marciapiede dissociato | Può essere utilizzato per sostituire il valore fisso della larghezza del marciapiede e collegare il bordo interno del marciapiede ad un tracciato scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Scostamento parte posteriore marciapiede | Può essere utilizzato per sostituire il valore fisso della larghezza del marciapiede e collegare il bordo esterno del marciapiede ad un tracciato scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Le quote di cordolo e cunetta vengono memorizzate all'interno del componente sezione tipo. In fase di esecuzione, i valori vengono cercati e assegnati in base al tipo di cordolo selezionato.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. I punti, i collegamenti e le forme del cordolo e della cunetta vengono creati in base al tipo di cordolo selezionato. La base viene quindi collocata sotto il cordolo e la cunetta.
Se il tipo di marciapiede non è impostato su Nessuno, vengono creati il marciapiede e la base appropriati. Se il marciapiede è di tipo Dissociato e se viene impostato lo Scostamento marciapiede dissociato, il bordo interno del marciapiede viene regolato. Se viene impostato lo Scostamento parte posteriore marciapiede, vengono regolate le larghezze di tutti i tipi di marciapiede.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i componenti cordolo, cunetta e marciapiede sulla base dei parametri di input forniti.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Flange | Punto di sbalzo della cunetta |
| P2 | Flowline_Gutter | Punto di linea di flusso della cunetta |
| P3 | TopCurb | Sommità cordolo |
| P4 | Parte esterna cordolo, Marciapiede_Int | Esterno del cordolo, marciapiede completo e passerella |
| P9 | Sidewalk_In | Bordo interno del marciapiede sulla finitura |
| P10 | Sidewalk_Out | Bordo esterno del marciapiede sulla finitura |
| L1 - L3 | Top, Curb | Finitura su cordolo e cunetta |
| L5 | Inferiore | Parte inferiore del cordolo |
| L9, L13, L18 | Sottofondo, Datum | Fondo della base |
| L10 | Parte superiore, Sod, Datum | |
| L11, L19 | Top, Sidewalk | |
| L12 | Marciapiede_Fondo | Fondo del marciapiede |
| S1 | Curb | Area calcestruzzo cordolo e cunetta |
| S2 | SubBase | |
| S3 | Sidewalk | Area in calcestruzzo del marciapiede |
Diagramma di codifica

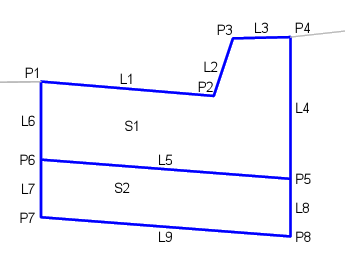

Cordolo e cunetta:
Cordolo:

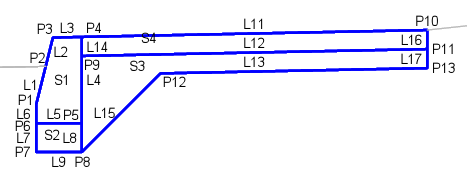

Marciapiede passerella:

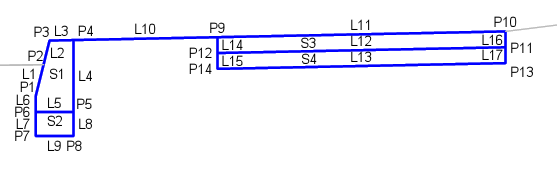

Marciapiede dissociato:

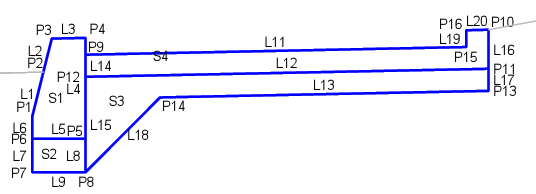

Marciapiede completo:
