ValleyGutterSimple

Il componente sezione tipo ValleyGutterSimple è una cunetta concava in cemento con larghezze, profondità del calcestruzzo e profondità della linea di flusso definite dall'utente. La larghezza può essere modificata e la linea di flusso rimane in corrispondenza del centro.

Associazione

Il punto di associazione si trova sul bordo interno della cunetta concava.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro

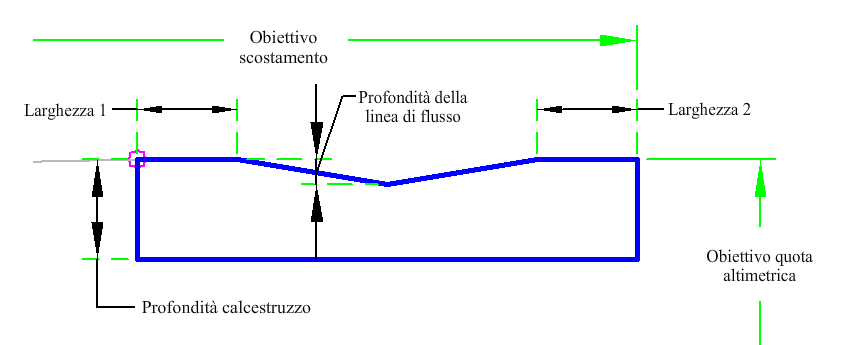

Larghezza calcestruzzo	Larghezza della cunetta in calcestruzzo.	Numerico, positivo	5 ft 1.5 m
Profondità della linea di flusso	Profondità della cunetta concava dalla parte superiore del fosso alla linea di flusso.	Numerico, positivo	0.08 ft 0.02 m
Width1	Larghezza della cunetta concava sul lato del punto di associazione.	Numerico, positivo	0.5 ft 0.15 m
Width2	Larghezza della cunetta concava sul lato opposto al punto di associazione.	Numerico, positivo	0.5 ft 0.15 m
Profondità calcestruzzo	Profondità del calcestruzzo misurata dal punto di associazione.	Numerico, positivo	0.75 ft 0.2 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Scostamento obiettivo	Può essere utilizzato per sostituire il valore fisso di Larghezza e collegare il bordo della forma ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica della linea di flusso	Può essere utilizzata per sostituire la profondità della linea di flusso e collegare la quota altimetrica della linea di flusso alla quota altimetrica di un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Questo componente sezione tipo inserisce una cunetta concava semplice. La posizione della larghezza del componente sezione tipo può essere specificata con una larghezza fissa o con un tracciato facoltativo. La cunetta concava può essere specificata con una profondità fissa; in alternativa è possibile controllare la profondità mediante l'assegnazione di un profilo.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono la cunetta concava con i valori immessi dall'utente.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

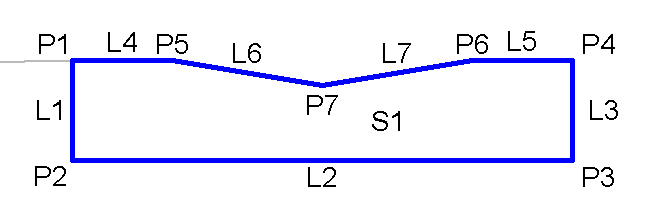

Punto, collegamento o forma	Codice	Descrizione
P1	Top, Hinge
P2	Datum
P3	Datum, Concrete
P4 - P6	Top
P7	Flowline, Top
L1, L3	Calcestruzzo
L2	Datum, Concrete
L4 - L7	Top
S1	ValleyGutter
