Muro sostegno roccia

Associazione

Il punto di associazione si trova in corrispondenza della superficie rocciosa o ad una certa distanza dalla posizione della strada in base ai parametri di input del collegamento frontale.

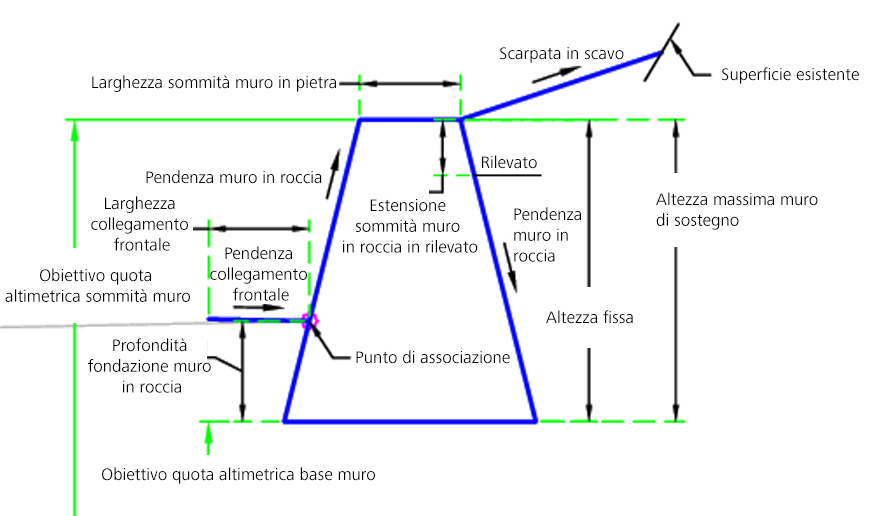

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Profondità fondazione muro in roccia	Profondità della fondazione del muro in roccia	Numerico	1.0 piedi 0.30 m
Inclinazione muro in roccia	Inclinazione muro in roccia	Numerico	0.25 ( : 1)
Larghezza sommità muro in pietra	Larghezza sommità muro in pietra	Numerico, positivo	1 ft 0.30 m
Scarpata in scavo	Scarpata in scavo	Numerico, positivo	3 ( : 1)
Altezza massima muro di sostegno	Altezza massima muro di sostegno	Numerico, positivo	6 ft 1.8 m
Usa altezza fissa	Utilizzare un'altezza fissa	Yes/No	Sì
Altezza fissa	È specificata un'altezza fissa da utilizzare	Numerico, positivo	3 ft 1.0 m
Usa scarpata	Utilizzare una scarpata	Yes/No	Sì
Pendenza collegamento frontale	Pendenza collegamento frontale	Numerico	-2%
Codice collegamento frontale	Codice del collegamento frontale	String	Top, Pave
Larghezza collegamento frontale	Larghezza collegamento frontale	Numerico, positivo	0.25 ft 0.08 m
Usa collegamento frontale	Utilizzare il collegamento frontale	Yes/No	Sì
Estensione sommità muro in roccia in rilevato	Estensione sommità muro in roccia in rilevato	Numerico, positivo	1 ft 0.3 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie esistente	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Facoltativo
Parte superiore del muro	Può essere utilizzato per sostituire la quota altimetrica della sommità del muro in roccia. Per utilizzarla, il parametro di input Altezza fissa deve essere impostato su No. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Parte inferiore del muro	Può essere utilizzato per sostituire la quota altimetrica della parte inferiore del muro. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il punto iniziale è impostato in corrispondenza del punto di associazione. Il collegamento frontale viene creato se Usa collegamento frontale è impostata su Sì. Il muro in roccia viene quindi creato.

Se Usa altezza fissa è impostata su Sì, il muro in roccia viene creato utilizzando i parametri di input. Se è impostato il profilo della parte inferiore del muro, l'altezza della sommità del muro viene determinata dalla quota altimetrica del profilo della base del muro più la lunghezza fissa. L'obiettivo della sommità del muro non viene utilizzato.

Condizione di scavo:

Se Usa altezza fissa è impostata su No, il muro in roccia viene creato utilizzando i parametri di input. L'obiettivo della sommità del muro controlla la quota altimetrica della sommità del muro. Se l'obiettivo della sommità del muro non è impostato, la quota altimetrica della sommità del muro equivale alla quota altimetrica del terreno esistente in corrispondenza del bordo interno del muro.

Condizione di rilevato:

Se Usa altezza fissa è impostata su No, il muro in roccia viene creato utilizzando i parametri di input. L'obiettivo della sommità del muro controlla la quota altimetrica della sommità del muro. Se l'obiettivo della sommità del muro non è impostato, la quota altimetrica della sommità del muro equivale alla distanza tra il punto di associazione e il parametro di input dell'estensione in riporto della sommità del muro in roccia.

In tutte le condizioni l'altezza del muro viene calcolata e confrontata con l'altezza massima del muro di sostegno. Se il valore viene superato, viene inviato un messaggio di errore nel Visualizzatore eventi.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna il muro di sostegno in roccia con i parametri di input.

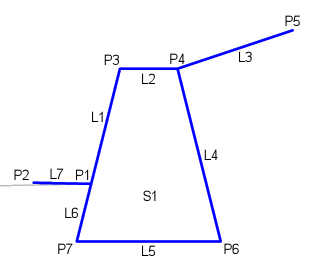

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Lato anteriore_Muro	Lato anteriore del muro
P2	ETW	Ciglio della corsia
P3, P4, P6, P7	Muro in roccia	Muro in roccia
P5	Daylight	Scarpata
L1-L2	Muro in roccia, Sommità	Sommità del muro in roccia
L3	Scarpata, Parte superiore, Datum	Collegamento di scarpata
L4, L6	Muro in roccia	Muro in roccia
L5	Muro in roccia, Datum	Base del muro in roccia
L7	Top, Pave	Parte superiore della pavimentazione
S1	Muro in roccia	Area con il muro in roccia
