MultipleBenchWithPipes

Associazione

Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

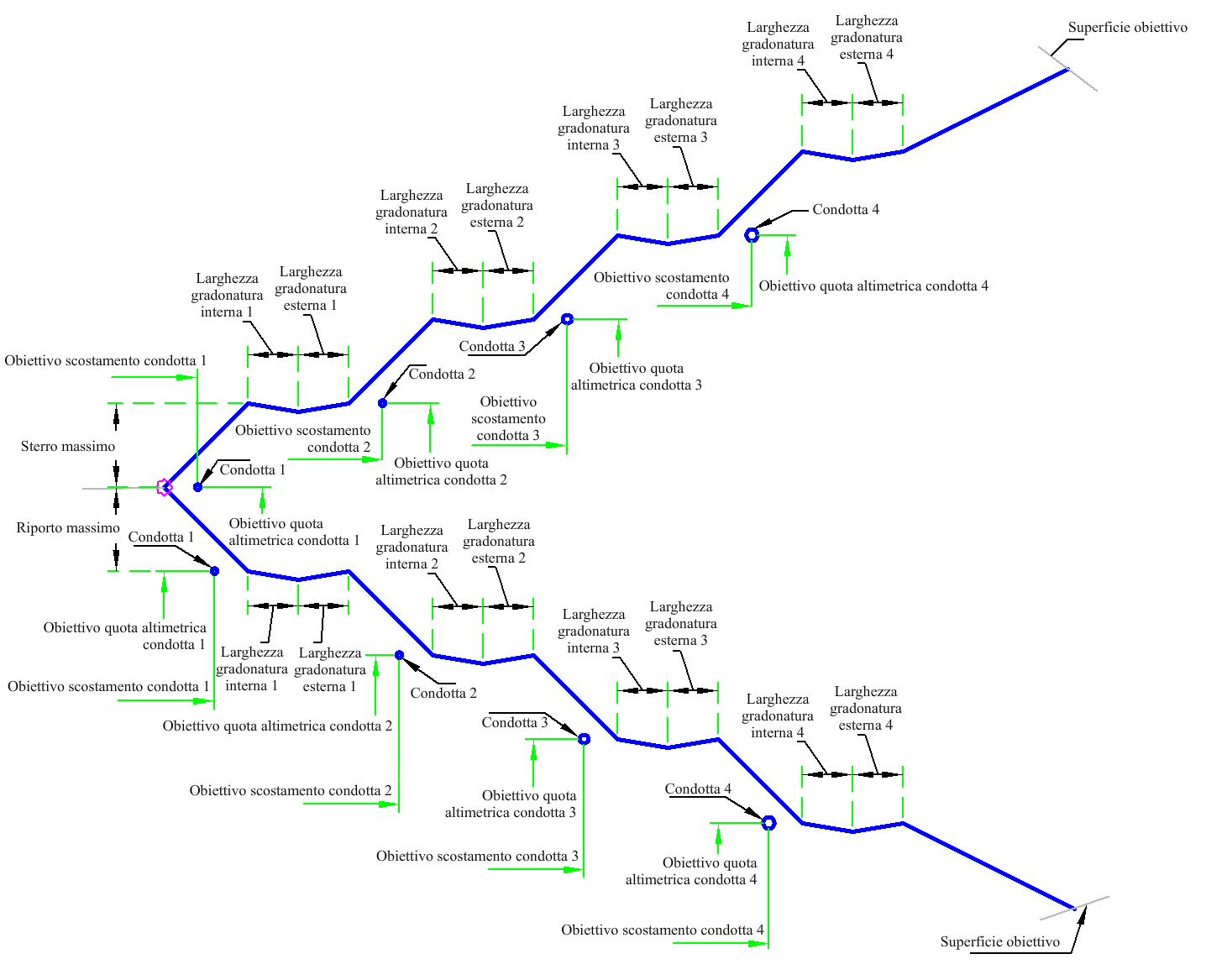

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistra/Destra	Destra
Profondità massima scavo	Altezza massima consentita per il collegamento in scavo della scarpata senza gradonatura.	Numerico, positivo	15 ft 4.5 m
Profondità massima rilevato	Altezza massima consentita per il collegamento in rilevato della scarpata senza gradonatura.	Numerico, positivo	10 ft 3.0 m
Inclinazione pendenza scavo scarpata	Inclinazione per la pendenza in scavo della scarpata.	Numerico, positivo	2 (: 1)
Inclinazione pendenza in rilevato scarpata	Inclinazione per la pendenza in rilevato della scarpata.	Numerico, positivo	2 (: 1)
Pendenza gradonatura 1	Pendenza della gradonatura 1.	Numerico, positivo	1 (: 1)
Profondità depressione 1	Profondità della depressione nella parte superiore della gradonatura 1.	Numerico, positivo	0.5 ft 0.15 m
Larghezza depressione in entrata 1	Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 1 alla linea di flusso.	Numerico, positivo	5 ft 1.5 m
Larghezza depressione in uscita 1	Larghezza dalla linea di flusso della depressione al fondo della gradonatura 2.	Numerico, positivo	5 ft 1.5 m
Pendenza gradonatura 2	Pendenza della gradonatura 2.	Numerico, positivo	1 (: 1)
Profondità depressione 2	Profondità della depressione nella parte superiore della gradonatura 2.	Numerico, positivo	0.5 ft 0.15 m
Larghezza depressione in entrata 2	Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 2 alla linea di flusso.	Numerico, positivo	6 ft 2 m
Larghezza depressione in uscita 2	Larghezza dalla linea di flusso della depressione al fondo della gradonatura 3.	Numerico, positivo	3 ft 1 m
Pendenza gradonatura 3	Pendenza della gradonatura 3.	Numerico, positivo	1 (: 1)
Profondità depressione 3	Profondità della depressione nella parte superiore della gradonatura 3.	Numerico, positivo	0.5 ft 0.15 m
Larghezza depressione in entrata 3	Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 3 fino alla linea di flusso.	Numerico, positivo	6 ft 2 m
Larghezza depressione in uscita 3	Larghezza dalla linea di flusso della depressione al fondo della gradonatura 4.	Numerico, positivo	3 ft 1 m
Pendenza gradonatura 4	Pendenza della gradonatura 4.	Numerico, positivo	1 (: 1)
Profondità depressione 4	Profondità della depressione nella parte superiore della gradonatura 4.	Numerico, positivo	0.5 ft 0.15 m
Larghezza depressione in entrata 4	Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 4 alla linea di flusso.	Numerico, positivo	3 ft 1 m
Larghezza depressione in uscita 4	Larghezza dalla linea di flusso della depressione al fondo dell'ultimo collegamento di scarpata.	Numerico, positivo	3 ft 1 m
Dimensioni condotta 1	Diametro della condotta 1.	Numerico, positivo	4" 0.1 m
Offset condotta 1	Offset della condotta 1 dal bordo della gradonatura 1.	Numerico, positivo	5 ft 1.5 m
Dimensioni condotta 2	Diametro della condotta 2.	Numerico, positivo	4" 0.1 m
Offset condotta 2	Offset della condotta 2 dal bordo della gradonatura 2.	Numerico, positivo	5 ft 1.5 m
Dimensioni condotta 3	Diametro della condotta 3.	Numerico, positivo	6" 0.15 m
Offset condotta 3	Offset della condotta 3 dal bordo della gradonatura 3.	Numerico, positivo	5 ft 1.5 m
Dimensioni condotta 4	Diametro della condotta 4.	Numerico, positivo	8" 0.2 m
Offset condotta 4	Offset della condotta 4 dal bordo della gradonatura 4.	Numerico, positivo	5 ft 1.5 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie scarpata	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Obbligatorio
Offset condotta 1	Può essere utilizzato per sostituire il valore Offset condotta 1 e collegare la condotta 1 ad un tracciato di scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica condotta 1	Può essere utilizzato per sostituire Quota altimetrica condotta 1. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Offset condotta 2	Può essere utilizzato per sostituire il valore Offset condotta 2 e collegare la condotta 2 ad un tracciato di scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica condotta 2	Può essere utilizzato per sostituire Quota altimetrica condotta 2. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Offset condotta 3	Può essere utilizzato per sostituire il valore Offset condotta 3 e collegare la condotta 3 ad un tracciato di scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica condotta 3	Può essere utilizzato per sostituire Quota altimetrica condotta 3. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Offset condotta 4	Può essere utilizzato per sostituire il valore Offset condotta 4 e collegare la condotta 4 ad un tracciato di scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica condotta 4	Può essere utilizzato per sostituire Quota altimetrica condotta 4. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il punto di cardine iniziale è impostato al punto di associazione. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Un'intercettazione viene calcolata sulla superficie obiettivo mediante la Pendenza scarpata data. Se l'altezza dell'intercettazione supera il valore Altezza massima scarpata, viene inserito il collegamento ad Altezza gradonatura e viene aggiunta la gradonatura. Il punto di cardine viene ripristinato sul bordo esterno della gradonatura e il processo viene ripetuto fino a quando viene trovato un collegamento di scarpata che non superi l'Altezza massima scarpata. Ogni gradonatura, fino ad un massimo di quattro, utilizza i parametri specificati di profondità e larghezza.

In corrispondenza di ciascuna gradonatura viene inserita una condotta, alla distanza specificata nei parametri di input, oppure la condotta viene sostituita utilizzando obiettivi per l'offset e la quota altimetrica. Se le dimensioni della condotta sono pari a 0 la condotta viene omessa.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo disegna la pendenza in rilevato iniziale a 5 unità.

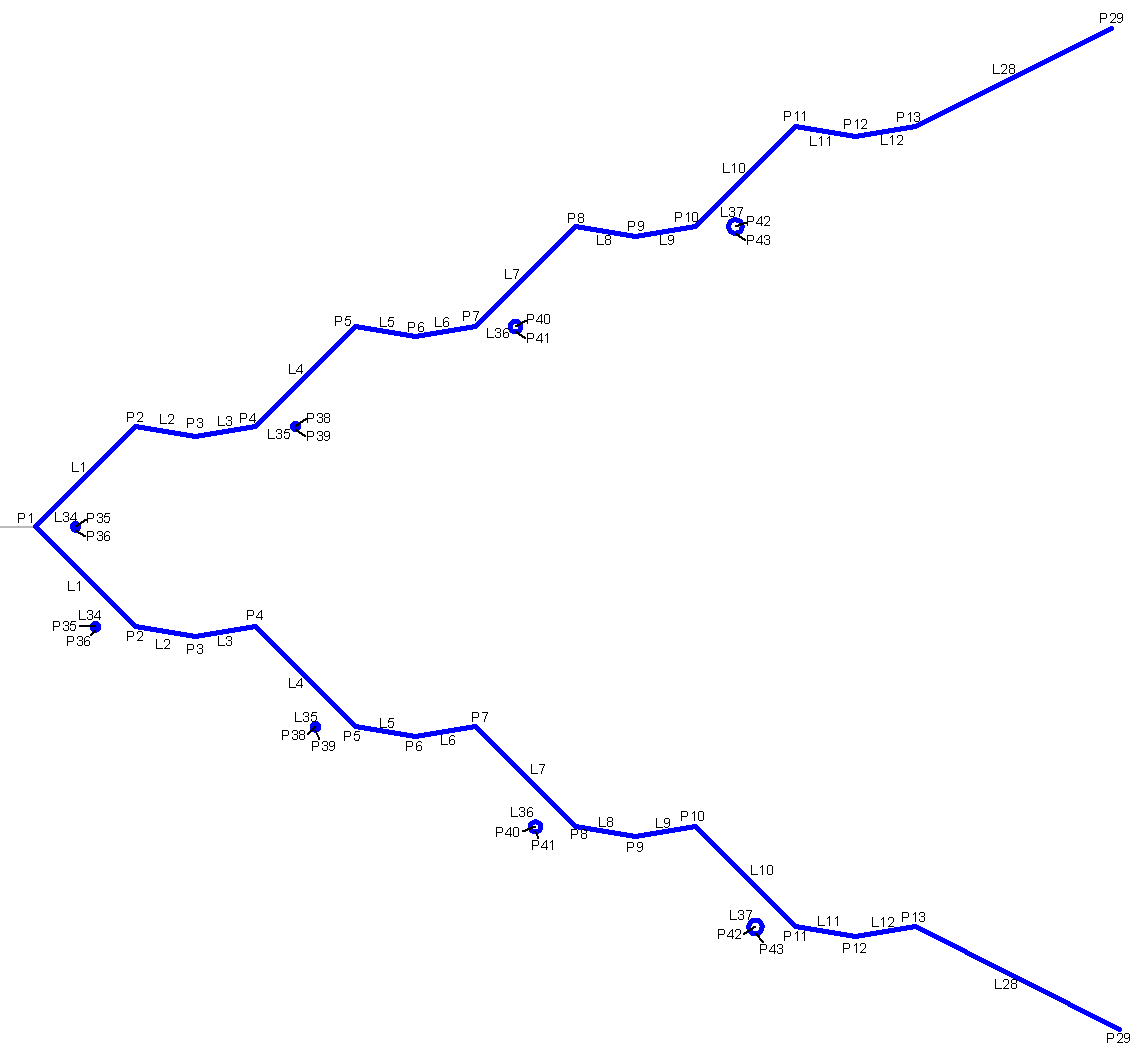

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Hinge
P2, P5, P8, P11	Bench_In
P3, P6, P9, P12	Fosso
P4, P7, P10, P13	Bench_Out
P25 - P29	Scarpata
P35, P38, P40, P42	PipeCenter
P36, P39, P41, P43	Pipe_Invert
L1, L4, L7, L10	Superiore, Datum, Gradonatura
L2, L3, L5, L6, L8, L9, L11, L12	Superiore, Datum, Depressione
L24, L26, L27, L28	Superiore, Datum, Scarpata
L34, L35, L36, L37	Condotta
