SimpleTunnelOpenBottom

Il componente sezione SimpleTunnelOpenBottom definisce un tunnel semplice con fondo aperto. Utilizza l'altezza, la larghezza e lo spessore del materiale immessi.

Associazione

Il punto di associazione si trova al centro della parte inferiore del tunnel.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default

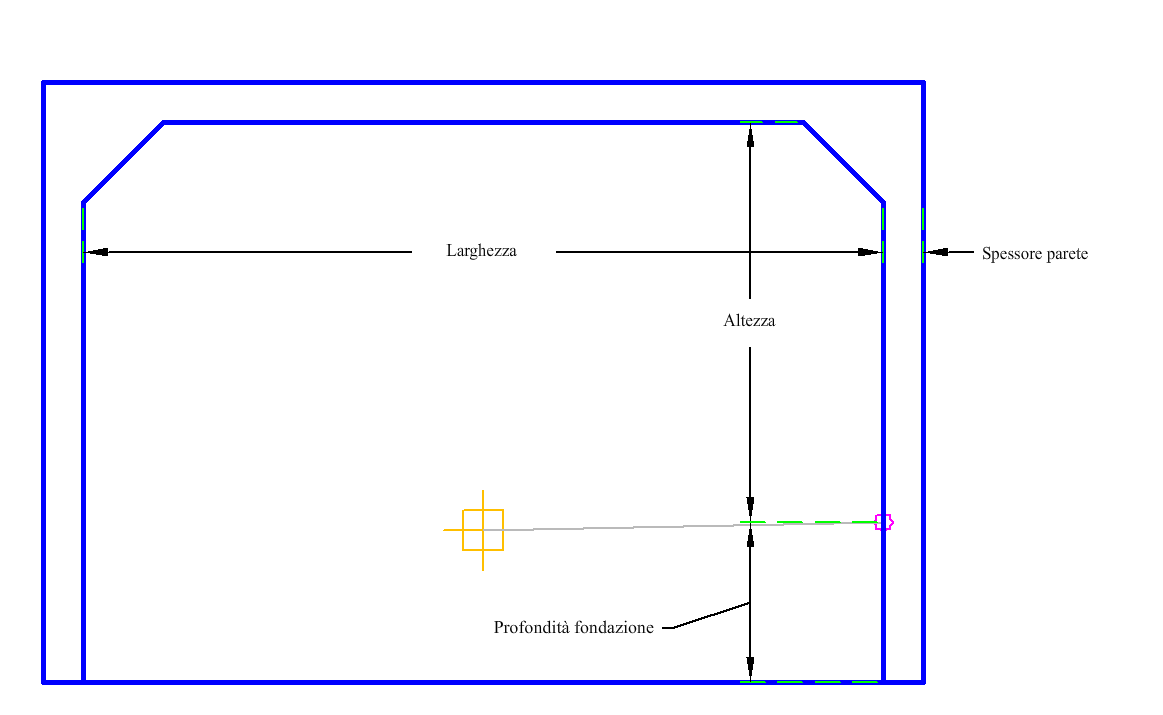

Larghezza input doppio	Larghezza interna del tunnel	Numerico, positivo	10 ft 3 m
Altezza del tunnel	Altezza interna del tunnel	Numerico, positivo	5 ft 1.5 m
Spessore parete	Larghezza delle pareti e del soffitto del tunnel	Numerico, positivo	0.5 ft 0.15 m
Nome forma	Elenco di codici da assegnare alla forma tunnel	Stringa separata da virgole	Tunnel
Collegamento soffitto del tunnel	Elenco di codici da assegnare al collegamento soffitto	Stringa separata da virgole	TunnelCeiling
Collegamento muro interno del tunnel	Elenco di codici da assegnare al collegamento muro interno	Stringa separata da virgole	TunnelInsideWall
Collegamento parte superiore del tunnel	Elenco di codici da assegnare al collegamento parte superiore	Stringa separata da virgole	TunnelTop
Collegamento muro esterno del tunnel	Elenco di codici da assegnare al collegamento muro esterno	Stringa separata da virgole	TunnelOutsideWall
Profondità fondazione	Profondità dei muri del tunnel sotto il pavimento del tunnel	Numerico, positivo	5 ft 1.5 m
Codice punto in alto a destra del tunnel	Elenco di codici da assegnare al collegamento punto in alto a destra	Stringa separata da virgole	TunnelTopRight
Codice punto in alto a sinistra del tunnel	Elenco di codici da assegnare al collegamento punto in alto a sinistra	Stringa separata da virgole	TunnelTopLeft

Parametri obiettivo

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

I punti, i collegamenti e le forme vengono creati utilizzando i parametri di input.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono il tunnel.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	InnerWallMidHeightRight
P2	TunnelInsideWall_Right_Hinge2
P3	TunnelInsideWall_Top_Left
P4	InnerWallMidHeightLeft
P5	Datum, BottomWallOutside
P6	TunnelTopLeft, Top
P7	TunnelTopRight, Top
P9	Datum
P12	TunnelInsideWall_Top_Right
P13	TunnelInsideWall_Left_Hinge1
L1	TunnelInsideWall
L2, L13, L14	TunnelCeiling
L3, L9, L12	TunnelInsideWall
L4, L11, L15	Datum
L5, L10	TunnelOutsideWall
L6	TunnelTop
L12	TunnelInsideWall
S1	Tunnel
S2	Rimozione

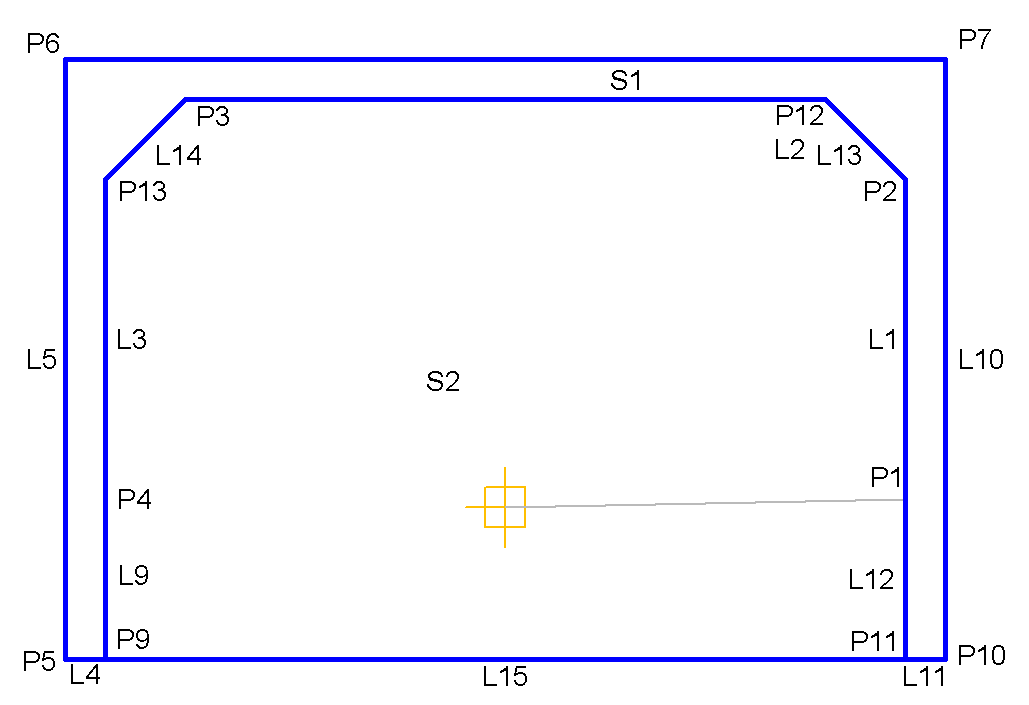

Diagramma di codifica
