DitchWithBermInFill

Il componente sezione tipo DitchWithBermInFill inserisce un fosso con geometria predefinita e crea una berma in condizioni di scavo e rilevato.

Anche la pendenza della banchina è predefinita e il collegamento creato si estende fino a quando non trova una superficie obiettivo.

Associazione

Il punto di associazione è posizionato sul bordo interno del primo collegamento.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Pendenza laterale	Pendenza laterale del fosso.	Numerico, positivo	3 ( : 1)
Pendenza scarpata	Pendenza del collegamento di scarpata.	Numerico, positivo	2 (: 1)
Larghezza parte inferiore	Larghezza della parte inferiore del fosso.	Numerico, positivo	2 ft 0.60 m
Larghezza scarpata	Larghezza della scarpata.	Numerico, positivo	4 ft 1.2 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie scarpata	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Obbligatorio

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

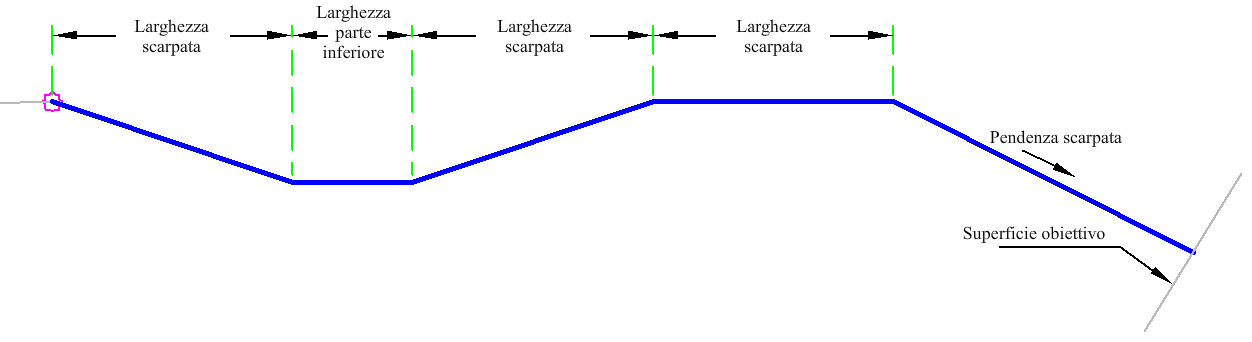

Funzionamento

Il componente sezione tipo crea la forma di un fosso utilizzando i parametri di input. Una volta creata la forma del fosso viene determinata la condizione di scavo o di rilevato. In condizione di scavo viene aggiunto il collegamento di scarpata mediante la pendenza della scarpata. In condizione di rilevato viene creata una berma mediante la larghezza della scarpata.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono il fosso in condizione di rilevato.

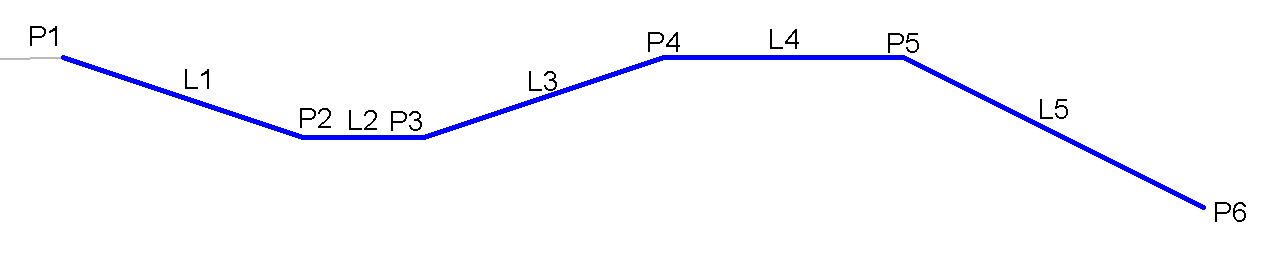

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Hinge, Top	Punto di associazione, inizio del fosso
P2	Top, Ditch_In	Punto del fondo del fosso più vicino al punto di associazione
P3	Top, Ditch_Out	Punto del fondo del fosso più lontano dal punto di associazione
P4 - P5	Top
P6	Scarpata	Punto di fine scarpata
L1	Top, Ditch_In
L2	Top, Ditch_Bottom
L3	Top, Ditch_Out
L4 - L5	Top
