Fascia filtrante vegetazione

Associazione

Il punto di associazione si trova nel bordo interno della fascia filtrante con vegetazione. Questo componente può essere collegato al lato sinistro o destro.

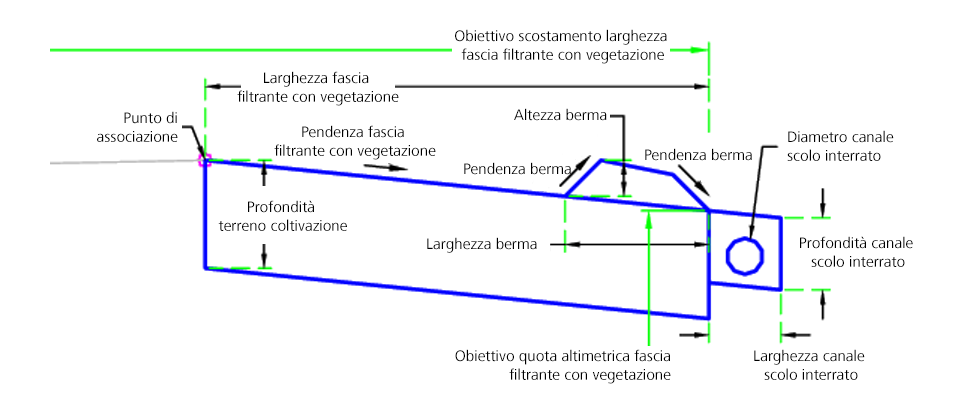

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Includi uscita del canale di scolo interrato	Includi un'uscita del canale di scolo interrato all'estremità del filtro	Yes/No	Sì
Pendenza berma	Pendenza delle berme	Numerico, positivo	1 ( : 1)
Larghezza berme	Larghezza delle berme	Numerico, positivo	2 ft 0.60 m
Altezza berme	Altezza delle berme	Numerico, positivo	0.5 ft 0.15 m
Includi berma alla base	Includere una berma alla base per contenere l'acqua	Yes/No	Sì
Profondità terreno coltivazione	Profondità terreno coltivazione	Numerico, positivo	1.5 ft 0.45 m
Includi terreno coltivazione	Includere il terreno di coltivazione	Yes/No	Sì
Pendenza fascia filtrante con vegetazione	Pendenza della fascia filtrante con vegetazione	Numerico	-10%
Larghezza fascia filtrante con vegetazione	Larghezza della fascia filtrante con vegetazione	Numerico, positivo	15 ft 4.5 m
Diametro canale di scolo interrato	Diametro canale di scolo interrato	Numerico, positivo	0.5 ft 0.15 m
Profondità canale di scolo interrato	Profondità canale di scolo interrato	Numerico, positivo	1 ft 0.3 m
Larghezza canale di scolo interrato	Larghezza canale di scolo interrato	Numerico, positivo	1 ft 0.3 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Larghezza fascia filtrante con vegetazione	Può essere utilizzata per sostituire il valore di scostamento della fascia filtrante con vegetazione e collegare il bordo ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica fascia filtrante con vegetazione	Può essere utilizzata per sostituire la fascia filtrante con vegetazione e collegare la quota altimetrica alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando la larghezza e lo spessore specificati. I collegamenti verticali chiudono la forma di entrambe le estremità della fascia filtrante con vegetazione. Viene creata una berma opzionale all'estremità finale della fascia filtrante con vegetazione. Un canale di scolo interrato opzionale viene creato in corrispondenza dell'estremità della striscia filtrante con vegetazione.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza tutti i collegamenti utilizzando i parametri di input.

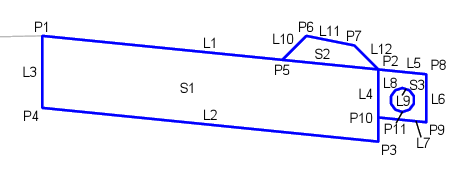

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P2	Filtro_Esterno	Bordo esterno della fascia filtrante con vegetazione
P5-P7	Berma
P11	Pipe_Invert	Fondo della condotta del canale di scolo interrato
L1	Filtro, Parte superiore	Parte superiore della striscia filtrante con vegetazione
L2, L7	Datum
L5	Parte superiore, Canale di scolo interrato	Parte superiore del canale di scolo interrato
L9	Tubo
L10-12	Berma
S1	FFV	Fascia filtrante con vegetazione
S2	Berma
S3	Canale di scolo interrato	Canale di scolo interrato
