Il componente sezione tipo CurbOffsetPipe viene utilizzato per posizionare un cordolo, una cunetta e una condotta dietro il cordolo e la cunetta. Dietro la cunetta viene posizionata anche una terrazza.
Associazione
Il punto di associazione si trova in corrispondenza del punto di sbalzo della cunetta.

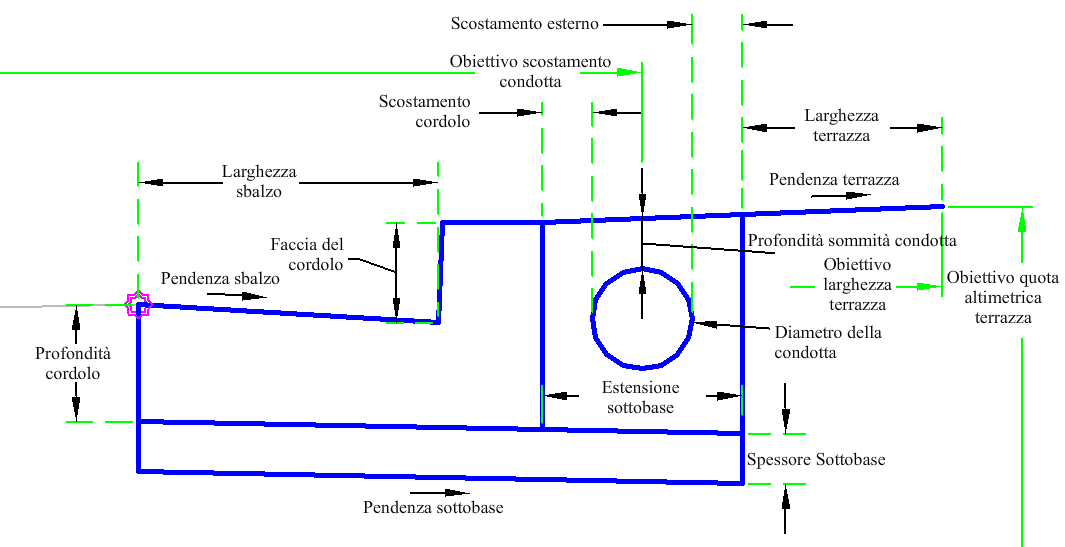

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo. | Sinistro/Destro |
Destro |
|
Larghezza sbalzo |
Larghezza dal punto di sbalzo della cunetta alla linea di flusso. | Numerico |
1.5 ft 0.45 m |
|
Pendenza sbalzo |
Pendenza % della cunetta. | Numerico |
6 (%) |
|
Faccia del cordolo |
Altezza dalla linea di flusso alla sommità del cordolo. | Numerico |
0.5 ft 0.15 m |
|
Profondità cordolo |
Profondità del cordolo in corrispondenza del punto di sbalzo. | Numerico, positivo |
0.583 ft 0.18 m |
|
Spessore Sottobase |
Profondità dello strato di sottobase in corrispondenza del punto di associazione (zero per omettere). | Numerico, positivo |
0.25 ft 0.08 m |
|
Estensione sottobase |
Larghezza per la quale lo strato sottobase si estende oltre il cordolo. | Numerico |
1 ft 0.3 m |
|
Larghezza terrazza |
Larghezza della terrazza. | Numerico, positivo |
1 ft 0.3 m |
|
Pendenza terrazza |
Pendenza % della terrazza. | Numerico |
4 (%) |
|
Diametro condotta |
Diametro della condotta di drenaggio. | Numerico, positivo |
0.5 ft 0.15 m |
|
Scostamento cordolo |
Distanza dall'esterno del cordolo alla condotta di drenaggio. | Numerico |
0.25 ft 0.08 m |
|
Scostamento esterno |
Distanza dalla condotta di drenaggio al bordo del sottofondo della condotta. | Numerico, positivo |
0.25 ft 0.08 m |
|
Pendenza sottobase |
Pendenza % della sottobase. | Numerico |
2 (%) |
|
Profondità sommità condotta |
Distanza dal fondo della condotta di drenaggio al fondo del sottofondo della condotta. | Numerico, positivo |
0.25 ft 0.08 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
|
Larghezza terrazza |
Può essere utilizzato per sostituire il valore fisso di larghezza della terrazza e collegare la larghezza della terrazza ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
|
Quota altimetrica terrazza |
Può essere utilizzato per sostituire la pendenza della terrazza e collegare la quota altimetrica della terrazza alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
|
Scostamento condotta |
Può essere utilizzato per sostituire il valore di scostamento condotta e collegare la condotta ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo costruisce una forma per un cordolo e una cunetta semplici, con il punto di associazione in corrispondenza del punto di sbalzo della cunetta. Dietro il cordolo viene posizionata una condotta con materiale di sottofondo. Dietro il materiale di sottofondo della condotta viene posizionata una terrazza.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i componenti cordolo e cunetta, condotta e terrazza sulla base dei parametri di input forniti.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Flange, Top | Punto di sbalzo della cunetta |
| P2 | Flowline_Gutter | Punto di linea di flusso della cunetta |
| P3 | TopCurb | Parte superiore del cordolo |
| P4 | BackCurb | Parte esterna del cordolo |
| P5 - P6 | Curb_Base | Parte superiore della base sotto il cordolo |
| P7 | SubBase, Datum | Parte inferiore della base sotto il cordolo |
| P8 | SubBaseExtension | Parte superiore della base sotto la condotta |
| P9 | SubBase, Datum | Parte inferiore della base sotto la condotta |
| P10 | Top | |
| P11 | TopPipe | Parte superiore della condotta |
| P12 | CenterPipe | Centro della condotta |
| P13 | BottomPipe | Fondo della condotta |
| P14 | Top, TerraceWidth | Estremità della terrazza |
| P15 | SubbaseExtension | Parte posteriore della sottobase |
| L1 | Top, Curb, Flange | Sbalzo del cordolo |
| L2 | Top, Curb, CurbFace | Faccia del cordolo |
| L3 | Top, Curb, CurbTop | Sommità del cordolo |
| L4 - L5 | Curb_Base | Spigoli del cordolo |
| L6 | Curb_Back | Esterno del cordolo |
| L7 | SubBaseDepth, Datum | Parte superiore della sottobase sotto il cordolo |
| L8 | SubBaseExtension | Parte superiore della sottobase dietro il cordolo |
| L9 | SubBase, Datum | Collegamento della sottobase sotto la condotta |
| L10 | Datum, Subbase | Parte inferiore della sottobase |
| L11 | Top, Terrace | Terrazza |
| L12 | Condotta | |
| L13 | Top, TerraceWidth | Terrazza |
| L14 | SubbaseExtension | |
| L15 | Datum | |
| S1 | Curb | |
| S2 | Sottobase | |
| S3 | Backfill | Materiale intorno alla condotta |

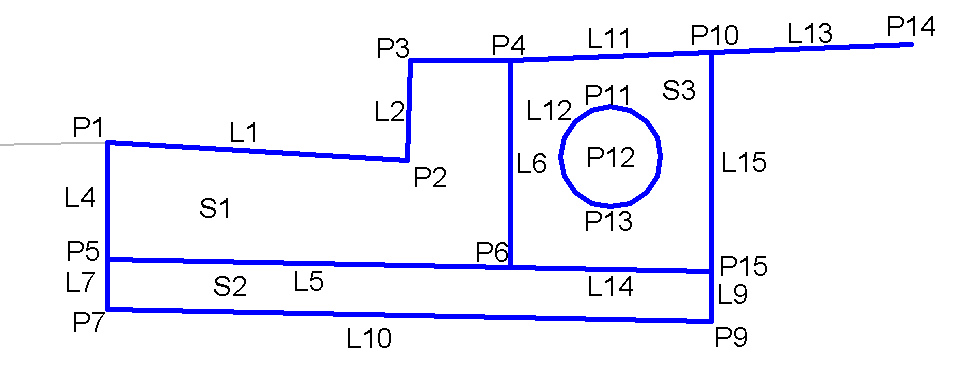

Diagramma di codifica
