SimpleCutWithLanding

Il componente sezione tipo SimpleCutWithLanding definisce un appoggio/banchina semplice con un'opzione di scavo. Il componente sezione tipo crea la scarpata solo in una condizione di scavo.

Associazione

Il punto di associazione è il punto più interno sui collegamenti di scarpata che precedono la struttura dell'appoggio.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Larghezza appoggio	Larghezza dell'appoggio.	Numerico, positivo	5 ft 1.5 m
Pendenza appoggio	Pendenza % dell'appoggio	Numerico	-6 (%)

Parametro

Descrizione

Tipo

Default

Side

Specifica il lato in cui inserire il componente sezione tipo.

Sinistro/Destro

Destro

Larghezza appoggio

Larghezza dell'appoggio.

Numerico, positivo

5 ft

1.5 m

Pendenza appoggio

Pendenza % dell'appoggio

Numerico

-6 (%)

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie scarpata	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

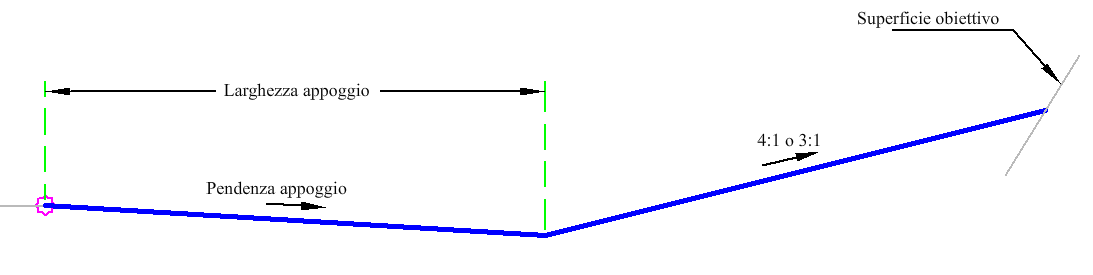

Funzionamento

L'appoggio viene disegnato utilizzando i parametri di input. Viene quindi calcolata l'altezza per la scarpata. Se la distanza è inferiore a 25 ft (7.5 m) viene utilizzata una pendenza scarpata di 4:1. Se l'altezza è inferiore a 35 ft (10.5 m) viene utilizzata una pendenza scarpata di 3:1. Negli altri casi viene utilizzata una pendenza scarpata di 2:1.

In condizione di rilevato, la pendenza scarpata non viene creata.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono l'appoggio e un collegamento per la scarpata in scavo.

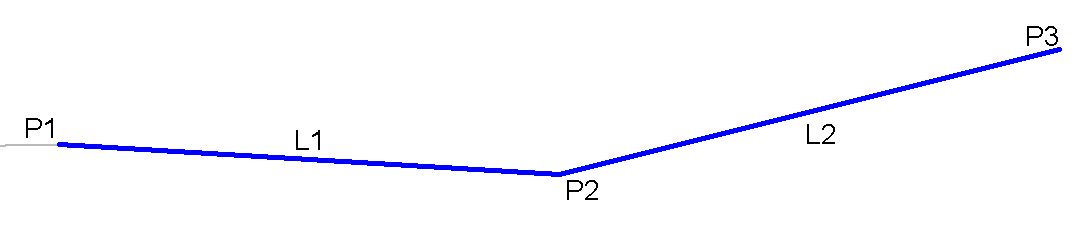

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Top, Hinge
P2	Top, LandingOuter	Punto esterno dell'appoggio
P3	Daylight_point	Punto di fine scarpata
L1, L2	Top
