Il componente sezione tipo BasicBenchTargetOneElevation corrisponde a una gradonatura semplice e inserisce collegamenti per la creazione di pendenze in scavo o in rilevato con una sola gradonatura.
È possibile definire la larghezza della depressione e la profondità in corrispondenza delle gradonature, nonché definire una singola superficie come obiettivo nel punto della gradonatura.
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

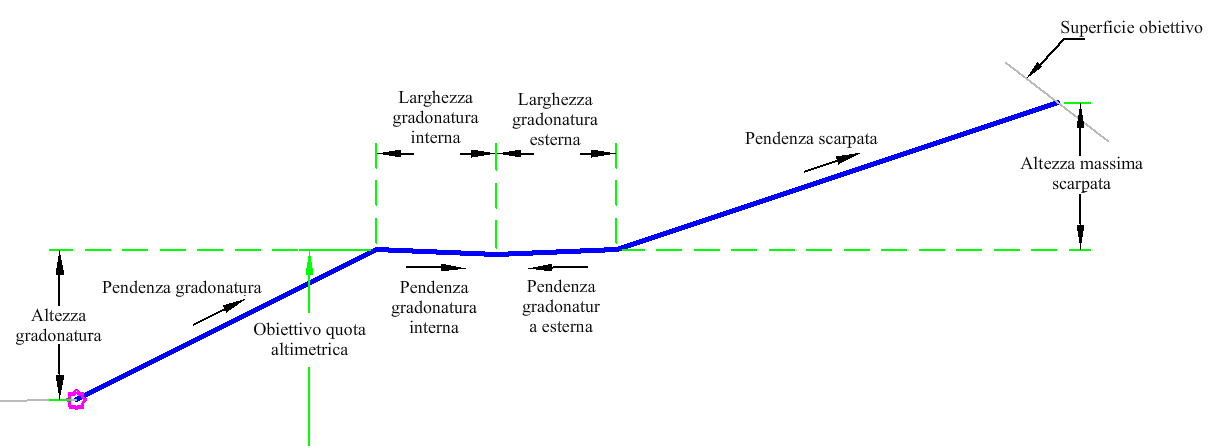

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo. |
Sinistro/Destro |
Destro |
|
Altezza massima scarpata |
Altezza massima consentita per il collegamento in scavo e rilevato della scarpata senza gradonatura. |
Numerico |
15.0 ft 4.5 m |
|
Altezza gradonatura |
Altezza massima consentita per una gradonatura prima della creazione della gradonatura successiva. |
Numerico |
10.0 ft 3.0 m |
|
Pendenza gradonatura |
La pendenza tra le gradonature. |
Numerico, positivo |
1 (: 1) |
|
Pendenza gradonatura interna |
La pendenza +/- % della gradonatura. Le pendenze positive sono rivolte verso l'alto in direzione dello scostamento in aumento. |
Numerico |
4 (%) |
|
Larghezza gradonatura interna |
Larghezza della gradonatura fino alla linea di flusso della gradonatura. |
Numerico, positivo |
4 ft 1.2 m |
|
Pendenza gradonatura esterna |
La pendenza +/- % della gradonatura. Le pendenze positive sono rivolte verso l'alto in direzione dello scostamento in aumento. |
Numerico |
4 (%) |
|
Larghezza gradonatura esterna |
Larghezza della gradonatura dalla linea di flusso della gradonatura. |
Numerico |
4 ft 1.2 m |
|
Pendenza scarpata |
La pendenza della scarpata. |
Numerico, positivo |
2 (: 1) |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
|
Obiettivo quota altimetrica |
Può essere utilizzato per sostituire la quota altimetrica della gradonatura e per stabilire il collegamento ad un profilo. Per la specificazione è possibile utilizzare i seguenti tipi di oggetto come obiettivi: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Viene quindi creato il primo collegamento alla quota altimetrica obiettivo, oppure il collegamento viene impostato sull'altezza della gradonatura. Vengono aggiunti i collegamenti della gradonatura. Il punto cardine viene reimpostato sul bordo esterno della gradonatura e viene individuato un collegamento di scarpata.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna una pendenza in scavo con una gradonatura.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 - P5 | Top | |
| P6 | Scarpata | Punto di fine scarpata e punto di fine scarpata per la condizione di scavo o rilevato. Si applica solo al punto di fine scarpata corrente. |
| L1 - L5 | Top |

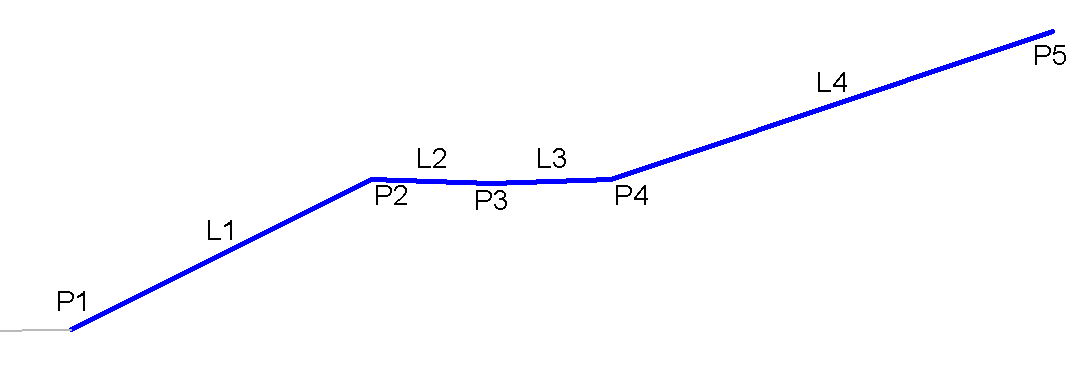

Diagramma di codifica
