Il componente sezione tipo Pavimentazione permeabile inserisce i collegamenti e le forme per la creazione di mattonelle di pavimentazione permeabile con un drenaggio opzionale.
Associazione
Il punto di associazione si trova nel bordo interno della pavimentazione permeabile. Questo componente può essere collegato al lato sinistro o destro.

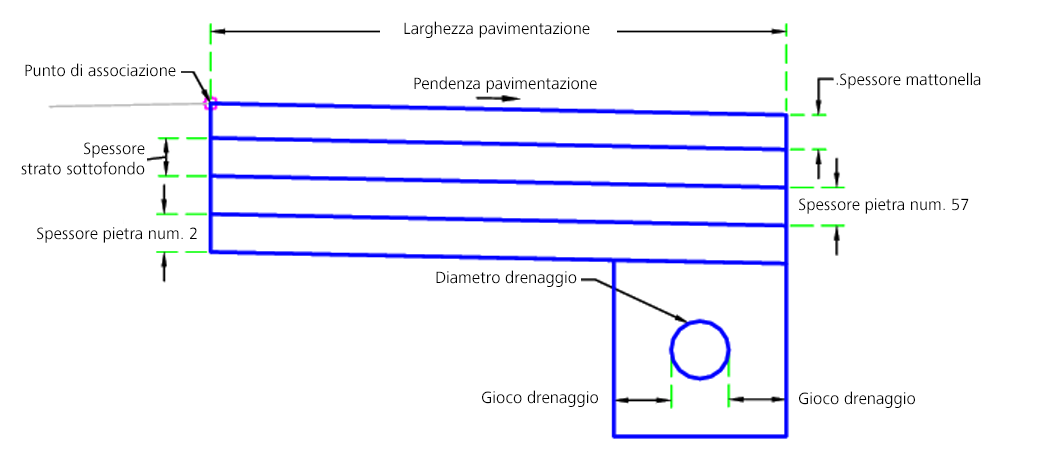

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Spessore mattonelle | Spessore mattonelle | Numerico, positivo |
0.26 ft 0.08 m |
| Spessore strato sottofondo | Spessore strato sottofondo | Numerico, positivo |
0.17 ft 0.05 m |
| Spessore pietra num. 57 | Spessore della pietra numero 57 | Numerico, positivo |
0.33 ft 0.10 m |
| Spessore pietra num. 2 | Spessore della pietra numero 2 | Numerico, positivo |
0.5 ft 0.15 m |
| Includi drenaggio | Includere un drenaggio | Yes/No | Sì |
| Diametro drenaggio | Diametro del drenaggio | Numerico, positivo |
0.5 ft 0.15 m |
| Gioco drenaggio | Distanza della roccia intorno al drenaggio | Numerico, positivo |
0.5 ft 0.15 m |
| Larghezza pavimentazione | Larghezza della pavimentazione | Numerico, positivo |
24 ft 7,3 m |
| Includi rivestimento impermeabile | Includere un rivestimento impermeabile sotto la sezione della pavimentazione | Yes/No | No |
| Pendenza pavimentazione | Pendenza pavimentazione | Numerico | -2% |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Fondo drenaggio | Può essere utilizzato per sostituire la quota altimetrica del fondo del drenaggio. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Quota altimetrica pavimentazione | Può essere utilizzata per sostituire la pendenza della pavimentazione. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Larghezza pavimentazione permeabile | Può essere utilizzata per sostituire la larghezza della pavimentazione. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Obiettivo drenaggio | Può essere utilizzato per sostituire il valore di scostamento condotta e collegare la condotta ad un tracciato di scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
La pendenza della pavimentazione permeabile è determinata dai parametri di input, oppure, se impostati, dagli obiettivi di scostamento. La forma della pavimentazione permeabile viene creata a partire dai parametri di input. Se è impostato l'utilizzo di un drenaggio, vengono creati una condotta di drenaggio e il materiale circostante. Il drenaggio viene collocato in corrispondenza del bordo della pavimentazione, a meno che gli obiettivi non modifichino la posizione e la quota altimetrica. Se è impostata l'inclusione di un rivestimento impermeabile, i codici di collegamento vengono assegnati ai lati inferiore ed esterno dei collegamenti creati.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna la pavimentazione permeabile utilizzando i parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1, P2, P3, P4 | Mattonelle | Bordo delle mattonelle |
| P5, P6 | Sottofondo | Bordo del sottofondo |
| P7, P8 | Pietra 57 | Bordo del sottofondo in pietra 57 |
| P8, P9 | Pietra 2 | Bordo del sottofondo in pietra 2 |
| P12, P13 | Sottofondo drenaggio | Bordo del sottofondo del drenaggio |
| P14 | Condotta, Fondo | Fondo della condotta |
| L1 | Parte superiore, Mattonelle | Parte superiore delle mattonelle |
| L2 | Mattonelle | Parte inferiore delle mattonelle |
| L3 | Sottofondo | Parte inferiore del sottofondo |
| L4 | Pietra 57 | Parte inferiore della pietra 57 |
| L5 | Pietra 2, Datum | Parte inferiore della pietra 2 |
| L6 | Sottofondo drenaggio, Datum | Sottofondo drenaggio |
| L6-14, L16-17 | Rivestimento_impermeabile | Codice del collegamento del rivestimento impermeabile (facoltativo) |
| S1 | Mattonelle | |
| S2 | Sottofondo | |
| S3 | Pietra 57 | |
| S4 | Pietra 2 | |
| S5 | Sottofondo drenaggio | Sottofondo drenaggio |

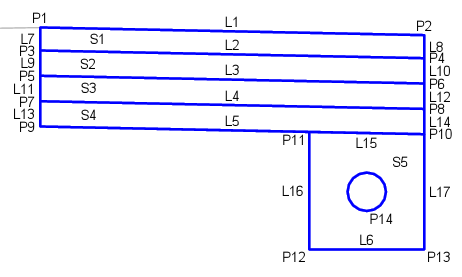

Diagramma di codifica
