Cordolo Provincia Clark E1

Il componente sezione tipo Cordolo Provincia Clark E1 inserisce collegamenti per la creazione di un cordolo nel punto di inserimento specificato. La forma rappresenta il cordolo della provincia di Clark, tipo E1.

È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

Associazione

Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Larghezza parte inferiore del cordolo	Larghezza parte inferiore del cordolo	Numerico, positivo	8.25 in 0.21 m
Larghezza sommità del cordolo	Larghezza sommità del cordolo	Numerico, positivo	5.5 in 0.14 m
Raggio del bordo cordolo cunetta	Raggio del bordo di cordolo e cunetta	Numerico, positivo	1 pollice 0.025 m
Altezza totale cordolo	Altezza totale del cordolo	Numerico, positivo	16 pollici 0.40 m
Altezza scanalatura cordolo	Altezza scanalatura cordolo	Numerico, positivo	6 pollici 0.15 m
Pendenza sommità del cordolo	Pendenza sommità del cordolo	Numerico, positivo	50 ( : 1)
Punto di associazione	Punto di associazione del cordolo	Linea di flusso/Esterno	Linea guida

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il componente sezione tipo crea un cordolo della provincia Clark di tipo E1 e la forma per un cordolo, con il punto di associazione in corrispondenza della linea di flusso o dell'esterno del cordolo.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la forma della barriera in base ai parametri di input specificati.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Flowline_Gutter	Linea di flusso del cordolo
P3	Sommità_Cordolo	Sommità del cordolo
P4	Back_Curb	Esterno del cordolo
L1 - L3	Top, Curb	Sommità del cordolo
L4 - L6	Datum, Cordolo	Datum del cordolo
S1	Curb	Forma in calcestruzzo del cordolo

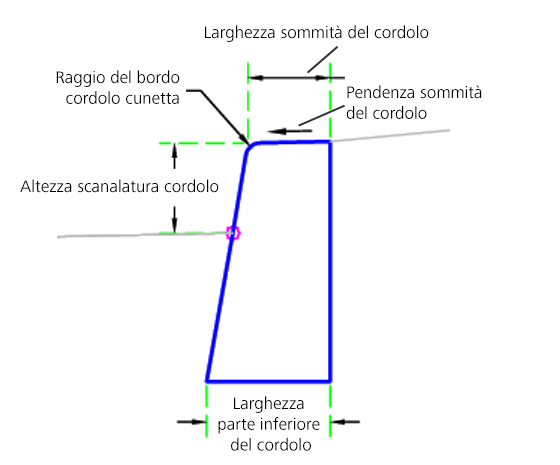

Diagramma di codifica
