Berma

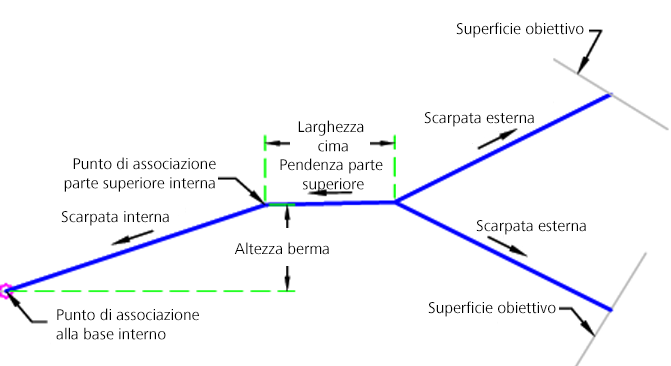

Il componente sezione tipo Berma inserisce collegamenti per la creazione di una berma. La berma può essere creata dalla base interna o dalla parte superiore interna della berma. La berma, quindi, regola le scarpate su una superficie.

Associazione

Il punto di associazione si trova sulla base interna o sulla parte superiore interna della berma. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Descrizione

Tipo

Default

Lato Specifica il lato in cui inserire il componente sezione tipo. Sinistro/Destro Destro
Punto di associazione Punto di associazione da cui viene creata la berma. Base interna/Parte superiore interna Base interna
Altezza berma Altezza della berma misurata dal punto di associazione. Numerico

4 ft

1.2 m

Pendenza laterale esterna Pendenza della berma all'esterno della berma. Numerico -2 ( : 1)
Pendenza laterale interna Pendenza della berma all'interno della berma. Numerico 3 ( : 1)
Pendenza sommità Pendenza della sommità della berma. Numerico 2 (%)
Larghezza sommità Larghezza della sommità della berma. Numerico, positivo

5 ft

1.5 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro

Descrizione

Stato

Superficie berma Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il collegamento interno iniziale della berma viene creato mediante la pendenza laterale interna e l'altezza immesse. La parte superiore della berma viene creata mediante la larghezza e la pendenza della sommità immessi. Un collegamento di scarpata viene trovato mediante la pendenza laterale esterna.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la berma in rilevato con un collegamento di 5 piedi (1,5 m).

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Descrizione

P1 Berma_Base Base interna inferiore della berma
P2 Berma_Sommità_Interna, Sommità interna della berma
P3 Berma_Sommità_Esterna Sommità esterna della berma
P4 Daylight, Daylight_Cut Punto di picchettatura pendenza in scavo
P5 Daylight, Daylight_Fill Punto di picchettatura pendenza in rilevato
L1 - L4 Berma, Sommità, Datum Sommità e datum della berma
L3 Scarpata_Rilevato, Scarpata Collegamento di scarpata per la sezione in rilevato
L3 Scarpata_Scavo, Scarpata Collegamento di scarpata per la sezione in scavo

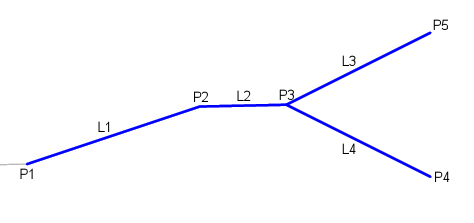

Diagramma di codifica
