CurbWallRadius

Il componente sezione tipo CurbWallRadius viene utilizzato come muro cordolo standard da 6" (0.15 m)/12" (0.30 m) con input definito dall'utente per più larghezze e per il raggio del cordolo.

Associazione

Il punto di associazione si trova nel punto iniziale corrispondente al punto del raggio del muro cordolo.

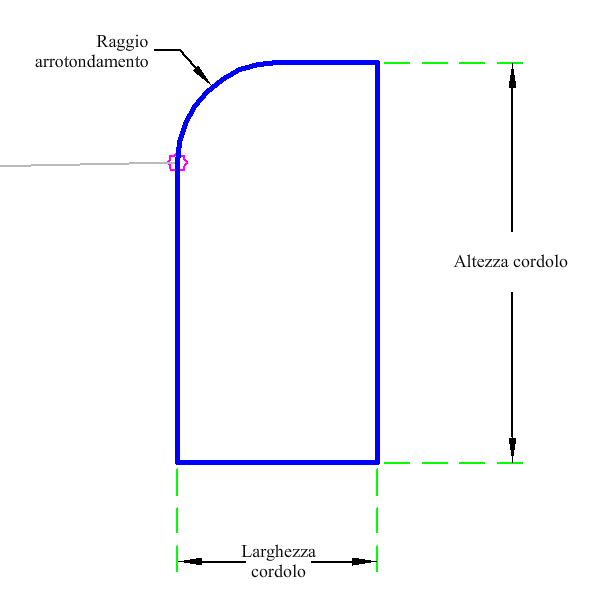

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Larghezza cordolo	Larghezza del cordolo.	Numerico, positivo	0.5 ft 0.15 m
Altezza cordolo	Altezza del cordolo.	Numerico, positivo	1 ft 0.30 m
Raggio arrotondamento	Raggio per l'arrotondamento nella parte anteriore del cordolo.	Numerico, positivo	0.5 ft 0.15 m

Parametri obiettivo

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Parametro	Descrizione	Stato
Raggio usato	Raggio del cordolo risolto.	Numerico, positivo

Funzionamento

I collegamenti del cordolo vengono inseriti in base alle quote dei parametri di input. Per risultati ottimali, tutte le quote devono avere valori positivi e diversi da zero. I parametri vengono controllati per verificare se il raggio specificato fornisce risultati validi.

Per fornire una soluzione possibile a livello matematico, il componente sezione tipo confronta il raggio sia alla larghezza che all'altezza specificate. Se la larghezza o l'altezza è minore del raggio, viene usata la metà del valore più piccolo tra larghezza e altezza.

Il componente sezione tipo crea la forma di un cordolo semplice con raggio, con il punto di associazione sul raggio inferiore del cordolo.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza il componente cordolo sulla base dei parametri di input.

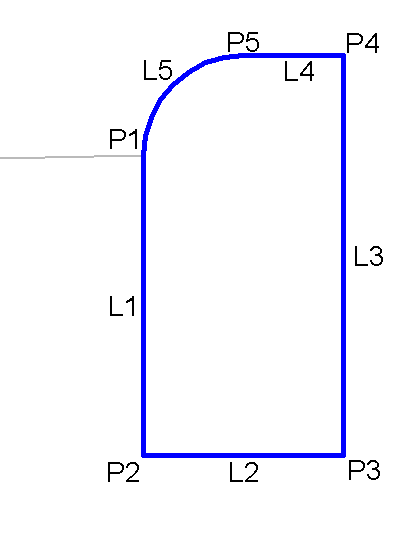

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Associazione	Punto di associazione del cordolo
P2	Face_Curb, Datum	Faccia del cordolo
P3	Datum
P4	Back_Curb	Esterno del cordolo
P5	Top
L1	Curb, Datum	Cordolo al di sotto del punto di associazione
L2	Datum
L3	CurbBack	Esterno del cordolo
L4 - L5	Top
S1	Curb
