Il componente sezione tipo Cordolo estruso Provincia Clark inserisce collegamenti per la creazione di un cordolo estruso della provincia di Clark.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

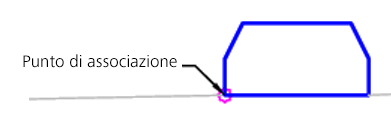

Caso 1: tipo 1

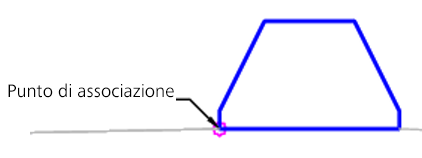

Caso 1: tipo 2

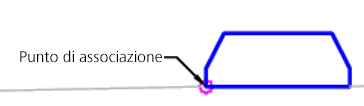

Caso 1: tipo 3
Associazione
Il punto di associazione si trova sul bordo anteriore del cordolo.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Tipo di cordolo | Tipo di cordolo da utilizzare | Tipo 1/Tipo 2/Tipo 3 | Tipo 3: |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo crea un cordolo estruso della provincia di Clark in base al tipo selezionato.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna la forma della barriera in base ai parametri di input specificati.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P3 | Cordolo estruso_Sommità_Int | Sommità interna del cordolo estruso |
| P4 | Cordolo estruso_Sommità_Est | Sommità esterna del cordolo estruso |
| L1 - L5 | Cordolo estruso | Cordolo estruso |
| L6 | Cordolo estruso, Datum | Parte inferiore del cordolo estruso |
| S1 | Cordolo_Estr | Cordolo estruso in calcestruzzo |
Diagramma di codifica
