Sottopassaggio veicoli lastre acciaio strutturale

Il componente sezione tipo Sottopassaggio veicoli lastre acciaio strutturale inserisce collegamenti e forme per la creazione di un sottopassaggio per veicoli con lastre di acciaio strutturale basato sulla planimetria standard B15-1 del Dipartimento dei trasporti della California e Contech Construction Products, Inc.

È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard e ai requisiti di Contech Construction Products.

Associazione

Il punto di associazione si trova in corrispondenza della parte inferiore del componente sezione tipo sottopassaggio per veicoli con lastre di acciaio strutturale.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Dimensioni	Quote delle dimensioni larghezza e altezza	L 370,8 x A 335,2 cm / L 393,7 x A 342,9 cm / L 401,3 x A 363,2 cm / L 421,6 x A 73,3 cm / L 429,2 x A 391,1 cm / L 441,9 x A 411,4 cm / L 452,1 x A 426,7 cm / L 472,4 x A 436,8 cm / L 480 x A 459,7 cm / L 497,8 x A 469,9 cm / L 500,3 x A 490,2 cm / L 510,5 x A 495,3 cm / L 525,7 x A 518,1 cm / L 558,8 x A 515,6 cm / L 584,2 x A 523,2 cm / L 594,3 x A 535,9 cm	L 594,3 x A 535,9 cm

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie scarpata	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Facoltativo

Assegnazioni logiche di esecuzione

Le quote per i sottopassaggi per veicoli con lastre di acciaio strutturale vengono impostate dai parametri di input selezionati dall'utente.

Parametri di output

Nessuno.

Funzionamento

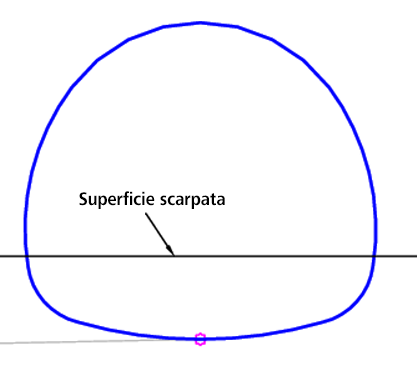

Il punto iniziale è impostato in corrispondenza del punto di associazione. Se la superficie della scarpata si trova al di sotto della parte inferiore della lastra o al di sopra della quota altezza, viene creata la lastra in acciaio completa. Se la superficie della scarpata si trova entro le lastre di acciaio, la lastra in acciaio viene creata parzialmente. Ogni angolo della lastra viene diviso in 10 sezioni che compongono il 10% dell'angolo della lastra. Le sezioni vengono quindi testate finché la scarpata si trova all'interno della sezione e senza ulteriori elaborazioni delle sezioni.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna il sottopassaggio per veicoli con lastre di acciaio strutturale.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

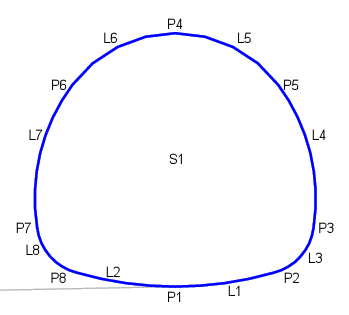

Punto, collegamento o forma	Codice	Descrizione
P1	Inferiore
P4	Top
L1-L3, L8	Lastra_Parte inferiore	Parte inferiore della lastra
L4 - L7	Lastra_Parte superiore	Parte superiore della lastra
S1	Apertura	Area aperta all'interno delle lastre di acciaio
