PipeTrenchMultipleLayers2

Il componente sezione tipo PipeTrenchMultipleLayers2 ha una condotta singola in una trincea, uno strato di materiale che riveste la condotta e un layer aggiuntivo di materiale sopra il rivestimento della condotta.

Questo componente sezione tipo consente il calcolo del volume della base di sottofondo, dell'area della condotta e del riempimento a ridosso granulare. La condotta è rivestita da uno strato di materiale sopra il sottofondo. Il centro della condotta è il profilo di progettazione. La profondità del layer più alto della trincea è variabile; gli altri layer della trincea della condotta hanno profondità costanti. Tutte le profondità, le larghezze e i diametri variano da una trincea all'altra. La profondità della trincea varia lungo il tracciato poiché viene misurata dalla parte inferiore della trincea alla superficie obiettivo.

Associazione

Per default, il punto di associazione è il centro della condotta.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Descrizione

Tipo

Default

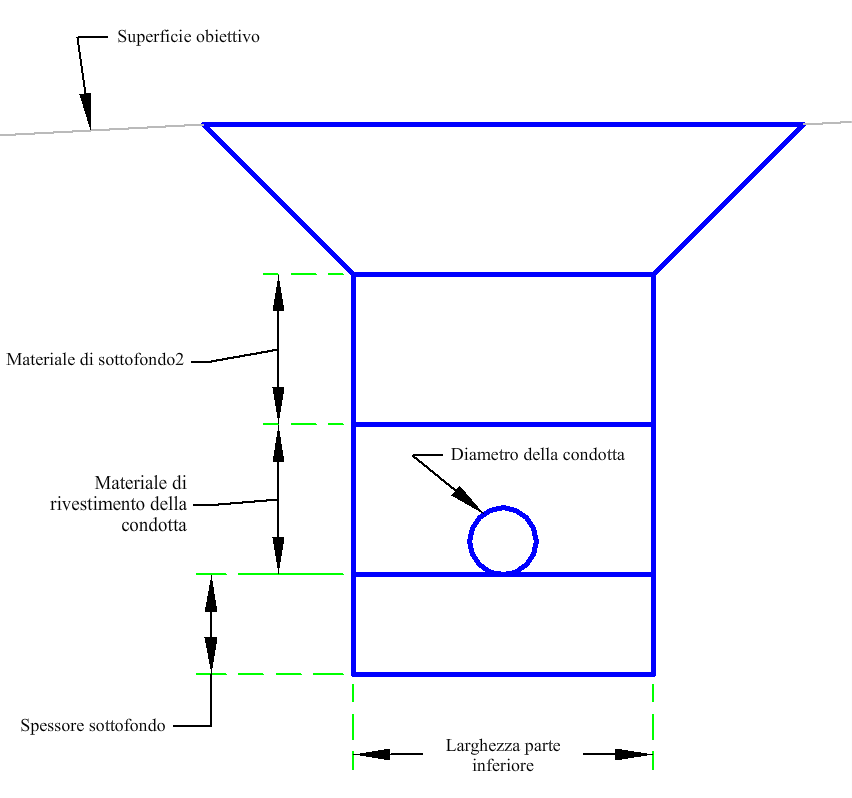

Larghezza parte inferiore Specifica la larghezza della trincea della condotta. Numerico, positivo

3 ft

1 m

Ricoprimento condotta Ricoprimento della condotta. Numerico, positivo

0.5 ft

0.15 m

Diametro condotta Diametro della condotta. Numerico, positivo

0.667 ft

0.2 m

Profondità sottofondo Profondità del sottofondo della condotta sotto il fondo della condotta. Numerico, positivo

0.75 ft

0.2 m

Profondità materiale di rivestimento della condotta Profondità del sottofondo della condotta sopra il fondo della condotta. Numerico, positivo

1.5 ft

0.45 m

Pendenza superficie Pendenza x:1 dei lati delle scarpate della trincea. Numerico, positivo

1 (: 1)

Profondità materiale superiore Profondità del sottofondo sopra il sottofondo della condotta. Numerico, positivo

3 ft

1 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro

Descrizione

Stato

Superficie scarpata Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. Obbligatorio

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

La quota altimetrica della parte inferiore della trincea è calcolata come quota altimetrica della linea della pendenza profilo meno la metà del diametro della condotta più la profondità del sottofondo. Il collegamento alla parte inferiore della trincea orizzontale viene posizionato simmetricamente in corrispondenza dell'offset del punto di associazione a tale quota altimetrica. La profondità materiale del rivestimento della condotta viene utilizzata per fornire materiale intorno alla condotta. Al di sopra del materiale del rivestimento della condotta, Material2 fornisce il materiale che sta sopra la condotta. Le scarpate vengono estese verso l'alto fino alla superficie esistente. Il collegamento orizzontale di sottofondo viene collocato alla profondità specificata sopra il fondo della trincea.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo disegna una trincea.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Descrizione

P1 PipeBottom Parte inferiore della condotta
P2 Datum, BeddingBottomCenter Centro della parte inferiore del sottofondo
P3 PipeBackfillBottom_In Parte inferiore dell'interno del riempimento condotta
P4 PipeBeddingBottom_In Parte inferiore dell'interno del sottofondo condotta
P6 Datum, PipeBeddingBottom_Out Parte inferiore dell'esterno del sottofondo condotta
P7 PipeBackfillBottom_Out Parte inferiore dell'esterno del riempimento condotta
P11, P13 Condotta
P12 PipeTop Parte superiore della condotta
P14 PipeCenter Centro della condotta
P15 BottomMaterial2_In Parte inferiore dell'interno di Material2
P16 BottomMaterial2_Out Parte inferiore dell'esterno di Material2
P17 BottomMaterial1_In Parte inferiore dell'interno di Material 1
P18 BottomMaterial1_Out Parte inferiore dell'esterno di Material 1
P19 Top, TrenchInner Interno della trincea
P20 Top, TrenchOuter Esterno della trincea
L1 PipeBackfillBottom Parte inferiore riempimento a ridosso condotta
L2,L4 PipeBedding Sottofondo condotta
L3 Datum, PipeBeddingBottom Parte inferiore del sottofondo
L5 PipeBackfillBottom Parte inferiore del riempimento a ridosso
L6 - L7 Condotta
L8 PipeBackfillMaterial_In Materiale interno riempimento a ridosso condotta
L9 PipeBackfillMaterial_Out Materiale esterno riempimento a ridosso condotta
L10 BottomMaterial2 Parte inferiore di Material2
L11 TrenchMaterial2_In Material2 interno trincea
L12 TrenchMaterial2_Out Material2 esterno trincea
L13 BottomMaterial1 Parte inferiore di Material1
L14 TrenchSlopeMaterial1_In Pendenza Material1 interno trincea
L15 TrenchSlopeMaterial2_Out Pendenza Material1 esterno trincea
L16 Top, TrenchWidth Larghezza trincea
S1 PipeBedding Sottofondo condotta
S2 PipeBackfillMaterial Materiale riempimento a ridosso condotta
S3 TrenchMaterial2 Material2 trincea
S4 TrenchMaterial1 Material1 trincea

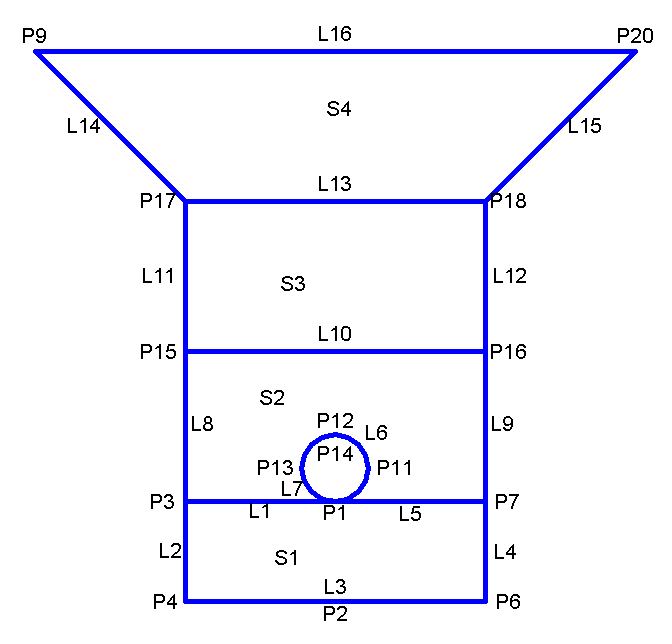

Diagramma di codifica
