Il componente sezione tipo Diga inserisce collegamenti per la creazione di una rappresentazione di una diga. È presente un profilo di avanzamento per regolare la geometria della diga affinché venga riflesso l'avanzamento.
Associazione
Il punto di associazione si trova al centro della diga.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Pendenza esterna acqua | Pendenza esterna della diga di fronte all'acqua raccolta nel bacino | Slope | 2 ( : 1) |
| Pendenza esterna aria | Pendenza esterna rivolta in direzione opposta all'acqua raccolta nel bacino | Slope | 2 ( : 1) |
| Pendenza nucleo acqua | Pendenza del nucleo della diga rivolta verso l'acqua raccolta nel bacino | Slope | 0.2 ( : 1) |
| Pendenza nucleo aria | Pendenza del nucleo rivolta in direzione opposta all'acqua raccolta nel bacino | Slope | 0.2 ( : 1) |
| Spessore coronamento nucleo | Spessore del nucleo sul coronamento della diga | Numerico, positivo |
1.5 ft 0.45 m |
| Larghezza coronamento nucleo acqua | Larghezza misurata dal punto di controllo al lato rivolto verso l'acqua | Numerico |
2 ft 0.6 m |
| Larghezza coronamento nucleo aria | Larghezza misurata dal punto di controllo al lato opposto a quello dell'acqua | Numerico |
4 ft 1.2 m |
| Larghezza materiale transizione aria | Larghezza del materiale di transizione tra il pietrame e il nucleo rivolto in direzione opposta all'acqua raccolta nel bacino | Numerico, positivo |
2 ft 1.2 m |
| Larghezza materiale transizione acqua | Larghezza del materiale di transizione tra il pietrame e il nucleo rivolto verso l'acqua raccolta nel bacino | Numerico, positivo |
2 ft 1.2 m |
| Larghezza materiale filtro acqua | Larghezza del materiale del filtro rivolto verso l'acqua raccolta nel bacino | Numerico, positivo |
2 ft 1.2 m |
| Larghezza materiale filtro aria | Larghezza del materiale del filtro rivolto in direzione opposta all'acqua raccolta nel bacino | Numerico, positivo |
2 ft 1.2 m |
| Scostamento materiale rivestimento | Distanza dello scostamento dalla finitura previsto per il rivestimento da visualizzare in sezioni | Numerico, positivo |
0.25 ft 0.1 m |
| Larghezza acqua superiore | Larghezza del coronamento della diga misurata dal punto di riferimento al bacino d'acqua | Numerico, positivo |
7.5 ft 2,2 m |
| Larghezza aria superiore | Larghezza del coronamento della diga misurata dal punto di riferimento in direzione opposta al bacino d'acqua | Numerico, positivo |
7.5 ft 2,2 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Superficie scarpata diga | Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
| Profilo avanzamento | Può essere utilizzato per visualizzare l'avanzamento della diga basato sulla quota altimetrica dell'obiettivo della quota altimetrica. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. Vengono creati i collegamenti della scarpata esterna. La struttura interna della diga viene creata sulla base dei parametri di input. La superficie di fondo della diga è basata sulla superficie della scarpata della diga.
Se è presente il profilo di avanzamento, le forme dell'avanzamento vengono calcolate in base alla quota altimetrica di avanzamento. La quota altimetrica viene applicata come un livello di superficie.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza la diga in base ai parametri di input forniti con un'altezza di 20 piedi (6 m).
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Centro superiore | Centro superiore della diga |
| P2 | Lato destro superiore | Lato destro superiore della diga |
| P3-P12 | Diga | Diga |
| P13 | Lato sinistro superiore | Lato sinistro superiore della diga |
| L4-L10 | Datum | |
| S1 | Pietrame | |
| S2 | Materiale transizione | |
| S3, S5 | Materiale filtro | |
| S4 | Punzone | |
| S6 | Pietrame |

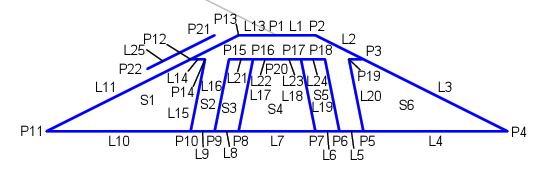

Diagramma di codifica
