Il componente sezione tipo Cordoli Provincia SLO inserisce i collegamenti e le forme per la creazione di cordoli, cunette e marciapiedi in base alle planimetrie standard della Provincia di San Luis Obispo.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

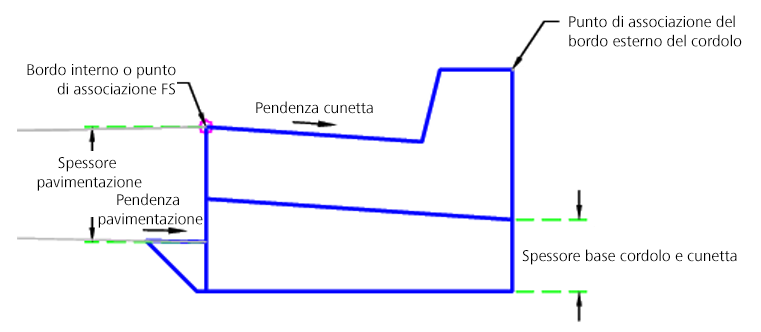

Cordolo e cunetta:

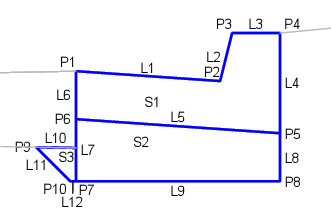

Cordolo:

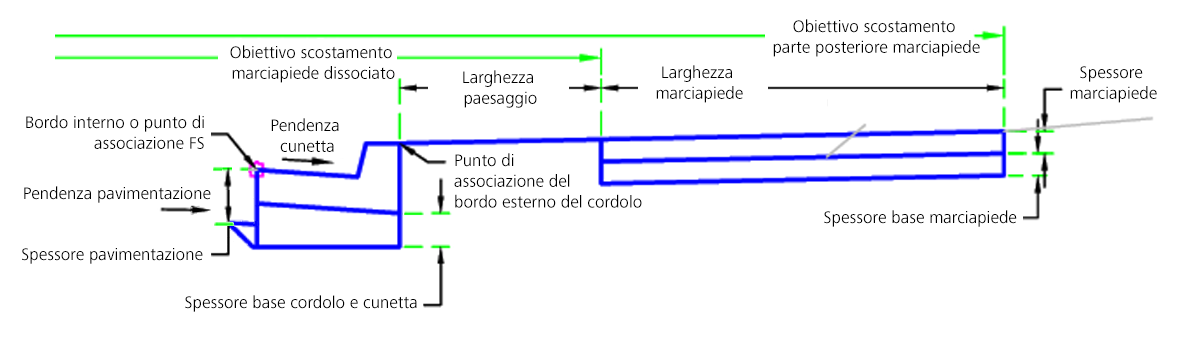

Marciapiede dissociato:

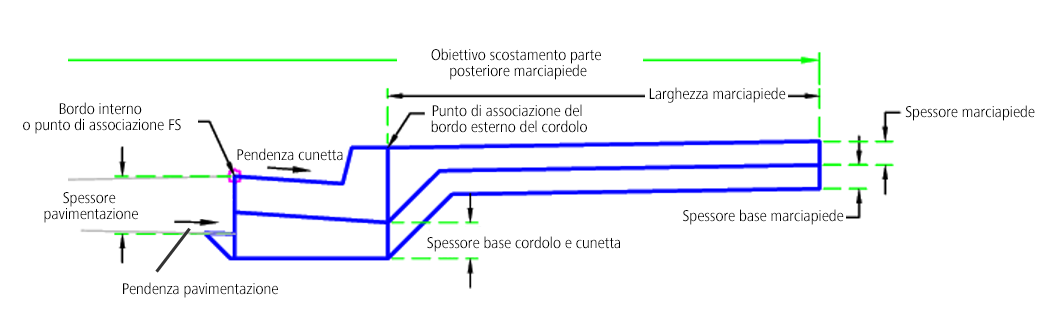

Marciapiede completo:
Associazione

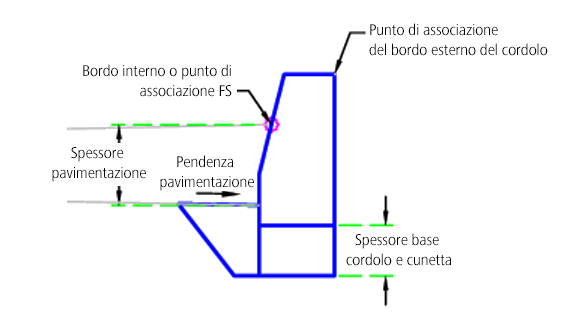

Il punto di associazione si trova in corrispondenza del bordo interno (o FS) e della parte esterna del cordolo. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Tipo di cordolo | Tipo di cordolo o cordolo e cunetta | Tipo A cordolo 6" (15,2 cm) e cunetta 18" (45,7 cm)/Tipo C cordolo 6" (15,2 cm) | Tipo A cordolo 6" (15,2 cm) e cunetta 18" (45,7 cm) |
| Punto di associazione | Punto di associazione del cordolo o di cordolo e cunetta | Bordo interno o FS/Esterno del cordolo | Bordo interno o FS |
| Tipo marciapiede | Il tipo di marciapiede che deve essere utilizzato (o Nessuno) | Dissociato/Completo/Nessuno | Nessuna |
| Pendenza cunetta | Pendenza della cunetta, varia sulle rampe del cordolo | Numerico | 6.90% |
| Spessore base cordolo e cunetta | Lo spessore della base sotto il cordolo e la cunetta | Numerico, positivo |
0.5 ft 0.15 m |
| Spessore base marciapiede | Lo spessore della base sotto il marciapiede | Numerico |
0.33 piedi 0.10 m |
| Spessore marciapiede | Lo spessore del marciapiede | Numerico |
0.33 piedi 0.10 m |
| Larghezza marciapiede | La larghezza del marciapiede | Numerico, positivo |
6 ft 2 m |
| Larghezza paesaggio | La larghezza del paesaggio durante l'utilizzo di un marciapiede dissociato | Numerico, positivo |
3 ft 1 m |
| Pendenza pavimentazione | La pendenza della pavimentazione | Numerico | -2% |
| Spessore pavimentazione | Spessore della pavimentazione in entrata | Numerico, positivo |
0.8 ft 0.25 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Scostamento marciapiede dissociato | Può essere utilizzato per sostituire il valore fisso della larghezza del marciapiede e collegare il bordo interno del marciapiede ad un tracciato scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
| Scostamento parte posteriore marciapiede | Può essere utilizzato per sostituire il valore fisso della larghezza del marciapiede e collegare il bordo esterno del marciapiede ad un tracciato scostamento. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Le quote di cordolo e cunetta vengono memorizzate all'interno del componente sezione tipo. In fase di esecuzione, i valori vengono cercati e assegnati in base al tipo di cordolo selezionato.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. I punti, i collegamenti e le forme del cordolo e della cunetta vengono creati in base al tipo di cordolo selezionato. La base viene quindi collocata sotto il cordolo e la cunetta.
Se il tipo di marciapiede non è impostato su Nessuno, vengono creati il marciapiede e la base appropriati. Se il marciapiede è di tipo Dissociato e se viene impostato lo Scostamento marciapiede dissociato, il bordo interno del marciapiede viene regolato. Se viene impostato lo Scostamento parte posteriore marciapiede, vengono regolate le larghezze di tutti i tipi di marciapiede.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza i componenti cordolo, cunetta e marciapiede sulla base dei parametri di input forniti.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Flange | Sbalzo della cunetta |
| P2 | FL | Linea di flusso della cunetta |
| P3 | Anteriore | Lato anteriore del cordolo |
| P4 | Esterno, Marciapiede_Int | Esterno del cordolo, bordo interno del marciapiede |
| P11 | Sidewalk_Out | Bordo esterno del marciapiede |
| P16 | Sidewalk_In | Bordo interno del marciapiede |
| L1 - L3 | Top, Curb | Sommità cordolo |
| L5, L6 | Inferiore | Parte inferiore del cordolo |
| L9, L11, L12, L15 | Sottofondo, Datum | |
| S1 | Cordolo e cunetta | Area in calcestruzzo di cordolo e cunetta |
| S2, S3 | Base | |
| S4 | Sidewalk | Area in calcestruzzo del marciapiede |
| S5 | Sidewalk_Base |
Diagramma di codifica

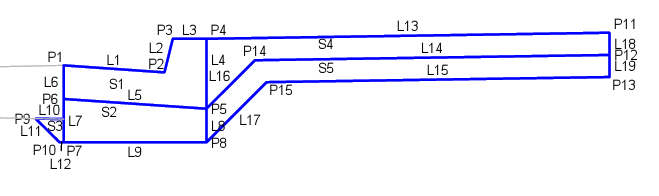

Cordolo e cunetta:

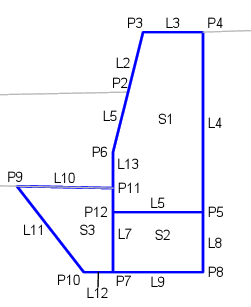

Cordolo:

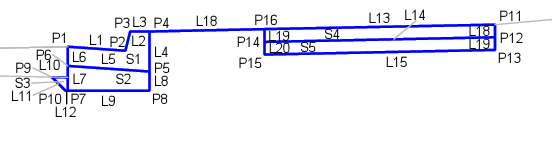

Marciapiede dissociato:
Marciapiede completo:
