Il componente sezione tipo Cordoli APWA inserisce collegamenti per cordolo e cunetta di calcestruzzo di forma standard con sottobase. Le quote di cordolo e cunetta si basano sulla versione del 2012 delle planimetrie standard APWA per le opere pubbliche.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

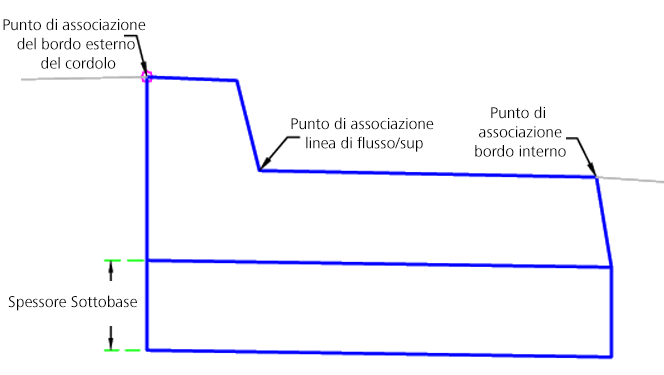

Cordoli APWA A1-6 e A1-8

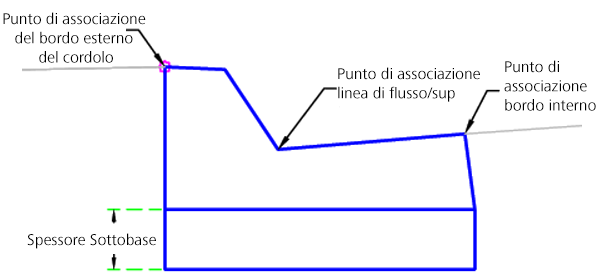

Cordoli APWA A3-6 e A3-8

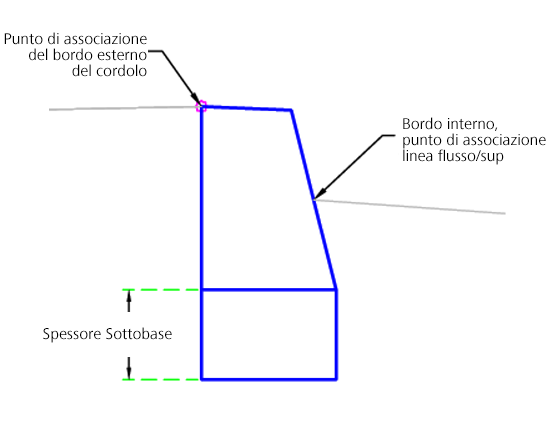

Cordoli APWA B1-6

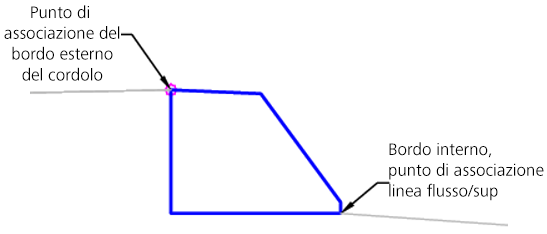

Cordoli APWA B2-6

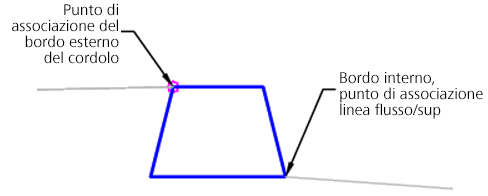

Cordoli APWA B3-6

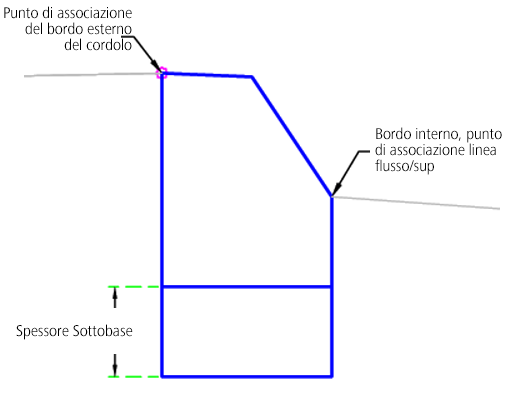

Cordoli APWA C1-6 e C1-8
Cordoli APWA C2-6
Cordoli APWA D1-6 e D1-8
Cordoli APWA A2-6 e A2-8
Associazione

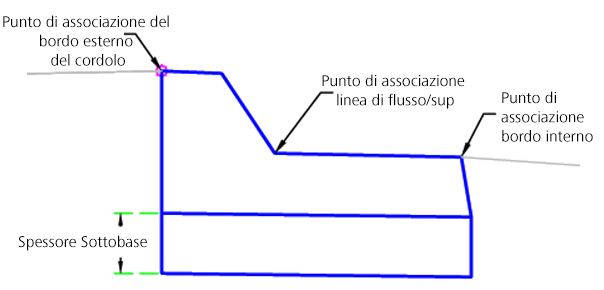

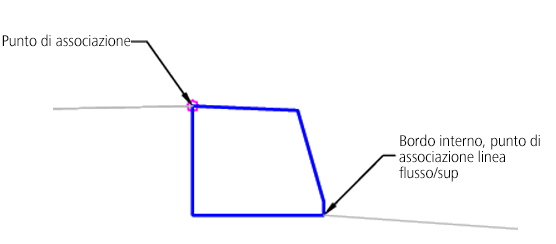

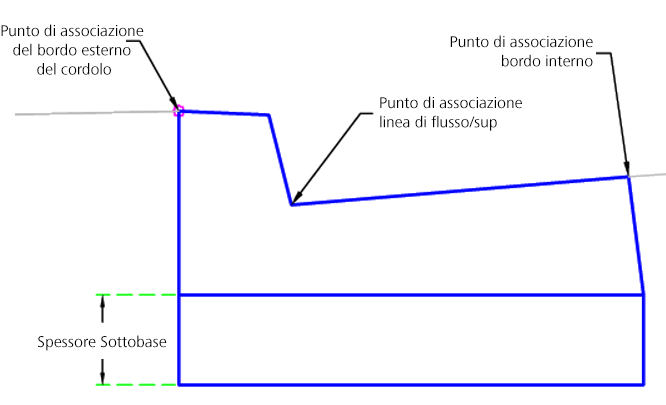

Il punto di associazione si trova in corrispondenza del punto di sbalzo della cunetta, della parte esterna del cordolo o del lato frontale del cordolo.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. |
Sinistro / Destro |
Destro |
| Tipo di cordolo | Specifica il cordolo da utilizzare. | A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / D1-6 / D1-8 / C1-6 / C1-8 / B1-6 / B2-6 / B3-6 / D2-6 / C2-6 | A1-6 |
| Punto di associazione | Specifica la posizione del punto di associazione del cordolo. | Bordo interno/Esterno del cordolo/Superficie linea flusso |
10.0 ft 3.0 m |
| Spessore Sottobase | Spessore alla sottobase in corrispondenza del punto di sbalzo. Usare lo zero se non è presente la sottobase. | Numerico, positivo |
0.5 piedi 0.150 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
I collegamenti di cordolo e cunetta vengono inseriti in base ai valori memorizzati all'interno del componente sezione tipo. Tutte le quote sono positive con valori diversi da zero. Se viene specificato uno spessore di sottobase diverso da zero, lo strato della sottobase non viene inserito. Lo strato della sottobase si chiude in corrispondenza della parte esterna inferiore del cordolo.
Il componente sezione tipo crea la forma per il cordolo, il cordolo e la cunetta o il cordolo di superficie selezionati, con il punto di associazione in corrispondenza (a) del bordo interno della cunetta o (b) della parte esterna del cordolo o (c) della linea di flusso (o superficie) del cordolo o della cunetta.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo visualizza il componente cordolo e cunetta in base ai parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | BackCurb | Parte esterna del cordolo |
| P2 | TopCurb | Parte superiore del cordolo |
| P3 | Flowline_Gutter | Punto della linea di flusso o superficie di finitura della cunetta |
| P4 | Flange | Punto di sbalzo della cunetta |
| L1 - L3 | Top, Curb | Finitura su cordolo e cunetta |
| L4 - L6 | Curb | |
| L7 | Base cordolo, Datum | |
| L10 | SubBase, Datum | |
| S1 | Curb | Area calcestruzzo cordolo e cunetta |
| S2 | SubBase |

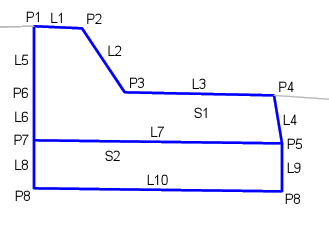

Diagramma di codifica

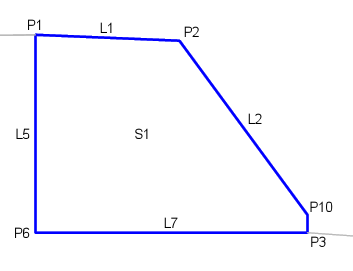

Cordoli APWA A1-6 e A1-8

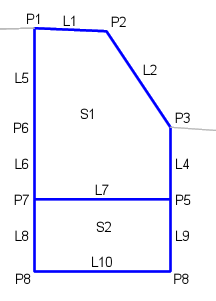

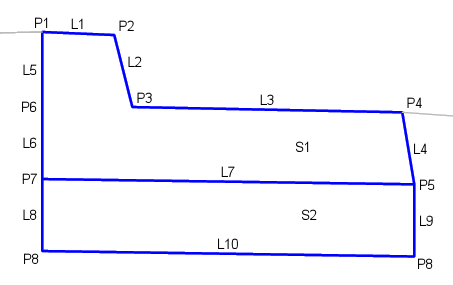

Cordoli APWA A3-6 e A3-8
Cordoli APWA B1-6

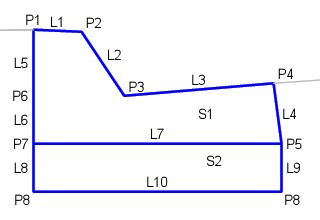

Cordoli APWA B2-6

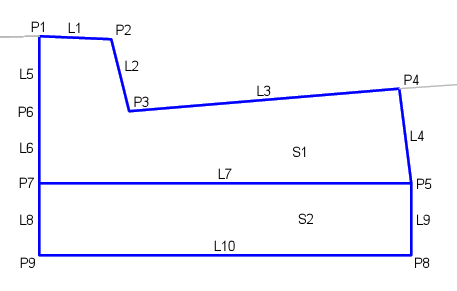

Cordolo APWA B3-6
Cordoli APWA C1-6 e C1-8
Cordolo APWA C2-6
Cordoli APWA D1-6 e D1-8
Cordoli APWA A2-6 e A2-8
