SidewalkSlopesAndBase

Associazione

Il punto di associazione si trova sul bordo interno del viale interno. Il componente sezione tipo SidewalkSlopesAndBase è normalmente associato alla parte esterna del cordolo o al ciglio della pavimentazione.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Larghezza viale interno	Larghezza del viale erboso interno.	Numerico, positivo	4 ft 1.2 m
Pendenza viale esterno	Larghezza del viale erboso esterno.	Numerico, positivo	0.5 ft 0.15 m
Profondità base marciapiede	Profondità fino alla sottobase al di sotto del marciapiede. Usare lo zero se non è presente la sottobase.	Numerico, positivo	0.5 ft 0.15 m
Profondità base viale interno	Profondità della base del viale erboso interno.	Numerico, positivo	0.5 ft 0.15 m
Profondità del marciapiede	Profondità del marciapiede.	Numerico, positivo	0.333 ft 0.10 m
Pendenza viale esterno	Pendenza % del viale esterno.	Numerico	4 (%)
Pendenza marciapiede	Pendenza % del marciapiede.	Numerico	2 (%)
Pendenza viale interno	Pendenza % del viale interno.	Numerico	4 (%)
Larghezza viale esterno	Larghezza del viale esterno.	Numerico, positivo	2 ft 0.6 m
Larghezza marciapiede	Larghezza del marciapiede.	Numerico, positivo	5 ft 1.5 m

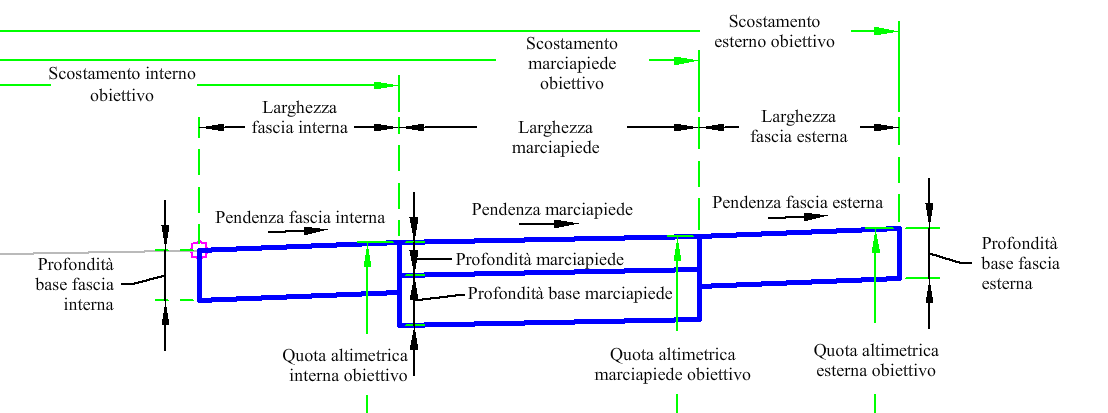

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Larghezza viale interno	Può essere utilizzata per sostituire il valore fisso di Larghezza viale interno e collegare il bordo interno del marciapiede ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica viale esterno	Può essere utilizzato per sostituire la pendenza del viale esterno e collegare il bordo esterno del viale esterno alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza viale esterno	Può essere utilizzato per sostituire il valore fisso di Larghezza viale esterno con un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica marciapiede	Può essere utilizzato per sostituire la pendenza del marciapiede e collegare il bordo esterno del marciapiede alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza marciapiede	Può essere utilizzato per sostituire il valore fisso di Larghezza marciapiede e collegare il bordo esterno del marciapiede ad un tracciato scostamento. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica viale interno	Può essere utilizzato per sostituire la pendenza del viale interno e collegare il bordo esterno del viale interno alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

I collegamenti del viale erboso interno, del marciapiede e del viale erboso esterno vengono inseriti verso l'esterno dal punto di associazione, con la pendenza specificata. I viali erbosi possono essere omessi specificando un valore di larghezza uguale a zero.

Facoltativamente, è possibile ottenere diverse larghezze di elemento mediante il collegamento a tracciati di scostamento. Inoltre le pendenze trasversali possono essere derivate mediante l'associazione nei profili di scostamento.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono i viali, il marciapiede e la base.

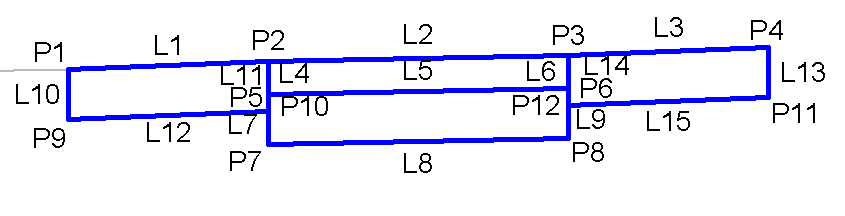

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Top
P2	Sidewalk_In, Top	Marciapiede interno
P3	Sidewalk_Out, Top	Marciapiede esterno
P4	OutsidePointCode, Top	Punti esterni - Codice del punto
P5	Sidewalk_Datum, BottomConcrete	Datum marciapiede, parte inferiore del calcestruzzo
P6	Sidewalk, BottomConcrete	Parte inferiore del calcestruzzo
P7, P8	Sidewalk_Base	Base marciapiede
P9, P10	InsideBaseDepth	Profondità base interna
P11, P12	OutsideBaseDepth	Profondità base esterna
L1	Top
L2	Top, Sidewalk
L3	Top
L5, L6	Sidewalk, Datum
L7	Sidewalk
L8, L10, L13, L14	Base, Datum
L9	Sidewalk_Base	Base marciapiede
L11	InsideBaseDepth	Profondità base interna
L12	InsideBase, Datum	Base interna
L15	OutsideBaseWidth	Larghezza base esterna
S1	Sidewalk
S2, S3	BasePlanter	Scarico base
S4	Base
