Cunetta trasversale

Il componente sezione tipo Cunetta trasversale inserisce collegamenti per la creazione di una cunetta trasversale posizionata in corrispondenza di un'intersezione.

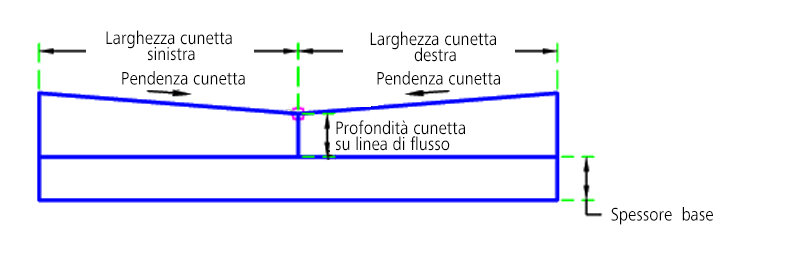

Caso 1: entrambi

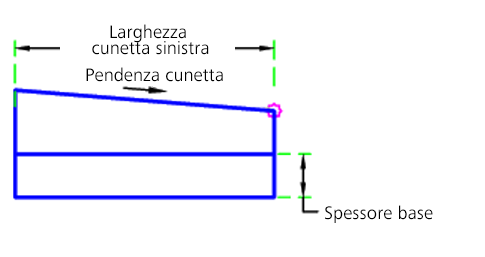

Caso 2: sinistro

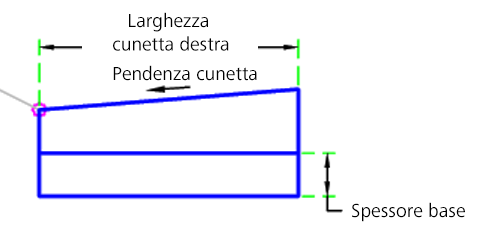

Caso 3: destro

Associazione

Il punto di associazione si trova in corrispondenza della linea di flusso della cunetta trasversale. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Composizione della cunetta	Determina se vengono creati il lato sinistro, destro o entrambi	Entrambi/Sinistro/Destro	Entrambi
Spessore base	Spessore della base sotto la cunetta	Numerico, positivo	0.5 ft 0.15 m
Profondità cunetta alla linea di flusso	Spessore della cunetta in corrispondenza della linea di flusso	Numerico, positivo	0.5 ft 0.15 m
Pendenza cunetta	Pendenza cunetta	Numerico	8 (%)
Larghezza cunetta sinistra	Larghezza cunetta sinistra	Numerico, positivo	3 ft 0.9 m
Larghezza cunetta destra	Larghezza cunetta destra	Numerico	3 ft 0.9 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Quota altimetrica bordo destro	Può essere utilizzato per sostituire la quota altimetrica del bordo destro della cunetta trasversale. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Quota altimetrica bordo sinistro	Può essere utilizzato per sostituire la quota altimetrica del bordo sinistro. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento bordo sinistro	Può essere utilizzato per sostituire la quota altimetrica del bordo sinistro della cunetta trasversale. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Scostamento bordo destro	Può essere utilizzato per sostituire la larghezza a destra della cunetta trasversale. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

I collegamenti della cunetta vengono inseriti in base ai parametri di input. Gli obiettivi possono sostituire il bordo esterno della cunetta trasversale su entrambi i lati sinistro e destro. Se lo spessore della base è maggiore di 0, la base viene creata sotto la cunetta trasversale.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i componenti della cunetta trasversale sulla base dei parametri di input forniti.

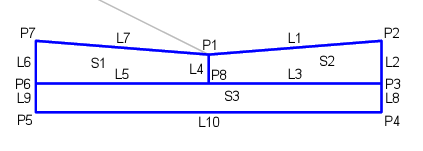

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	FL	Linea guida
P2, P7	Bordo cunetta	Bordo della cunetta
P3, P6	Bordo_Datum	Bordo inferiore della cunetta trasversale
P4, P5	Base_Datum	Parte inferiore della base
P8	LF_Datum	Datum in corrispondenza della linea di flusso
L1, L7	Sommità, cunetta	Sommità della cunetta trasversale
L3, L5	Cunetta, Datum	Parte inferiore della cunetta
L10	Base, Datum	Parte inferiore della base
S1, S2	Grondaia	Cunetta in calcestruzzo
S3	Base	Base
