Il componente sezione tipo BasicBenchTargetElevations inserisce collegamenti per la creazione di pendenze in scavo o in rilevato con gradonatura ripetuta.
È possibile definire la larghezza della depressione e la profondità in corrispondenza delle gradonature, nonché la quota altimetrica obiettivo nel punto della gradonatura. Questo componente sezione tipo si avvale della riproduzione continua per ripetere l'esecuzione per il numero di volte specificato finché non viene trovata una quota altimetrica obiettivo su un profilo o una linea caratteristica, quindi termina con un collegamento di scarpata.
Si specifica un'altezza massima scarpata; se la distanza verticale tra il punto di inserimento e la superficie obiettivo è superiore all'altezza scarpata massima specificata, si verifica la gradonatura con i valori specificati di altezza, pendenza, inclinazione e larghezza della gradonatura; questa operazione si ripete fino al raggiungimento della quota altimetrica obiettivo.
Se la quota altimetrica obiettivo non viene raggiunta dopo che l'operazione è stata ripetuta per un numero specificato di volte, il componente sezione tipo termina e utilizza un collegamento scarpata fino a raggiungere la superficie obiettivo. Se la distanza verticale tra il punto di inserimento e la superficie obiettivo è inferiore all'altezza massima scarpata, non viene applicata la gradonatura e viene posizionato un collegamento di scarpata.
Se la superficie obiettivo non viene raggiunta dopo che l'operazione è stata ripetuta per il numero di volte specificato, il componente sezione tipo termina e utilizza un collegamento scarpata fino a raggiungere la superficie obiettivo.
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

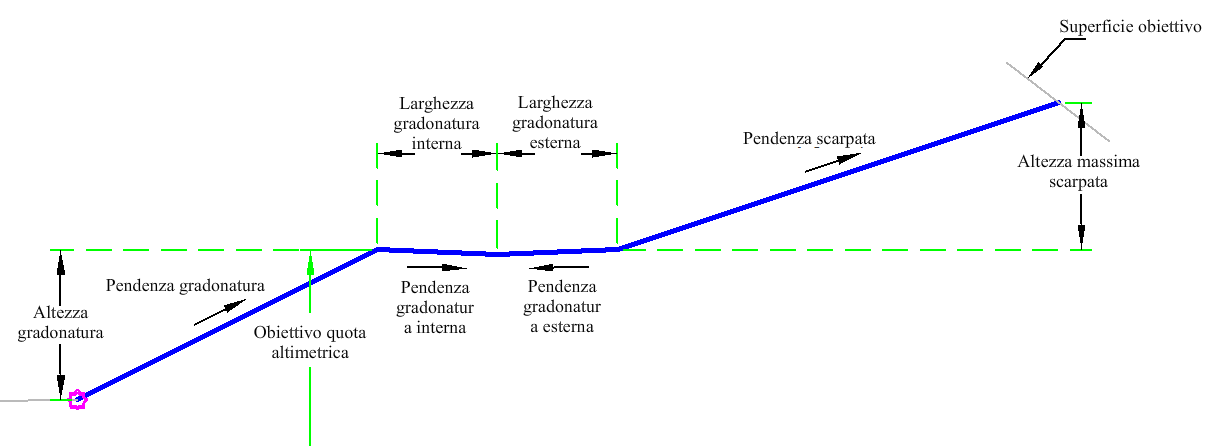

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo. |
Sinistro/Destro |
Destro |
|
Altezza massima scarpata |
Altezza massima consentita per il collegamento in scavo e rilevato della scarpata senza gradonatura. |
Numerico |
15.0 ft 4.5 m |
|
Altezza gradonatura |
Altezza massima consentita per una gradonatura prima della creazione della gradonatura successiva. |
Numerico |
10.0 ft 3.0 m |
|
Pendenza gradonatura |
La pendenza tra le gradonature. |
Numerico, positivo |
1 (: 1) |
|
Pendenza gradonatura interna |
La pendenza +/- % della gradonatura. Le pendenze positive sono rivolte verso l'alto in direzione dello scostamento in aumento. |
Numerico |
4 (%) |
|
Larghezza gradonatura interna |
Larghezza della gradonatura fino alla linea di flusso della gradonatura. |
Numerico, positivo |
4 ft 1.2 m |
|
Pendenza gradonatura esterna |
La pendenza +/- % della gradonatura. Le pendenze positive sono rivolte verso l'alto in direzione dello scostamento in aumento. |
Numerico |
4 (%) |
|
Larghezza gradonatura esterna |
Larghezza della gradonatura dalla linea di flusso della gradonatura. |
Numerico |
4 ft 1.2 m |
|
Pendenza scarpata |
La pendenza della scarpata. |
Numerico, positivo |
2 (: 1) |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
|
Obiettivo quota altimetrica |
Nome della quota altimetrica obiettivo. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Un'intercettazione viene calcolata sulla superficie obiettivo mediante la Pendenza scarpata data. Se l'altezza dell'intercettazione supera il valore Altezza massima scarpata o l'obiettivo quota altimetrica, viene inserito il collegamento ad Altezza gradonatura e viene aggiunta la gradonatura. Il punto di cardine viene ripristinato sul bordo esterno della gradonatura e il processo viene ripetuto fino a quando viene trovato un collegamento di scarpata che non superi l'Altezza massima scarpata.
Questo componente sezione tipo contiene una definizione di sequenza chiusa costituita da L2, L3 e L4 che viene ripetuta fino al raggiungimento della superficie obiettivo o fino ad un massimo di 10 volte.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna la pendenza in rilevato iniziale a 5 unità.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 - P5 | Top | |
| P6 | Scarpata | Punto di fine scarpata e punto di fine scarpata per la condizione di scavo o rilevato. Si applica solo al punto di fine scarpata corrente. |
| L1 - L5 | Top |

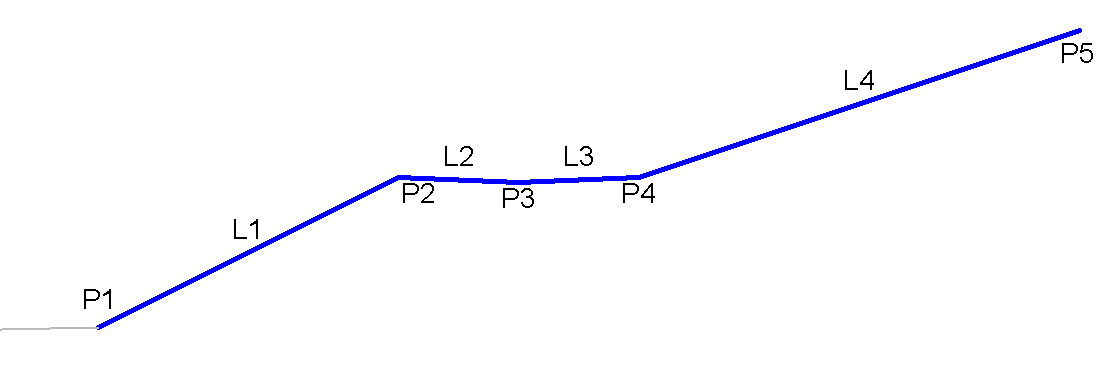

Diagramma di codifica
