ShoulderParabolicDaylight

Il componente sezione tipo ShoulderParabolicDaylight fornisce l'arrotondamento in corrispondenza del vertice altimetrico (VA) tra i collegamenti banchina e scarpata e l'arrotondamento di raccordo tra il collegamento scarpata e la superficie obiettivo.

Inoltre consente di scegliere se definire la quota larghezza banchina dall'origine al vertice altimetrico o dall'origine al punto d'inizio della curvatura (BVC).

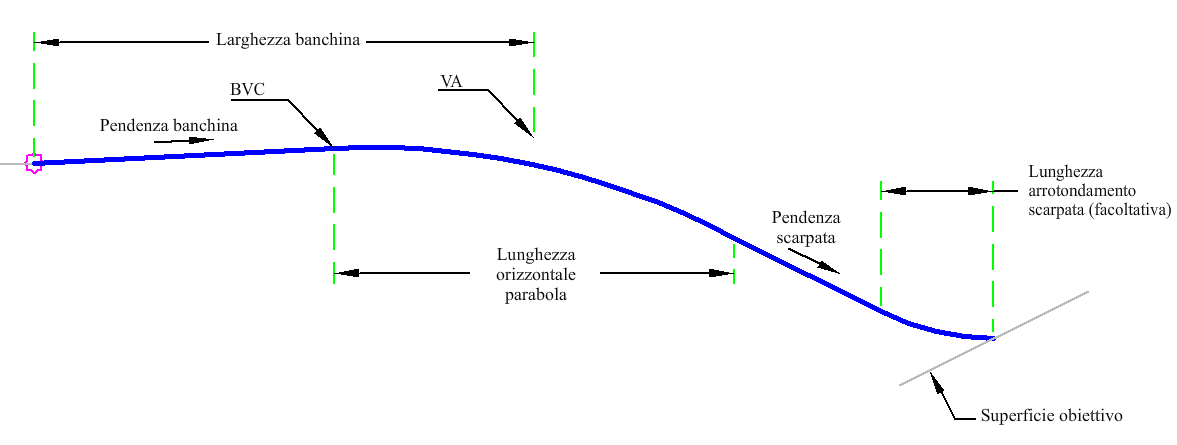

Caso da origine a vertice altimetrico:

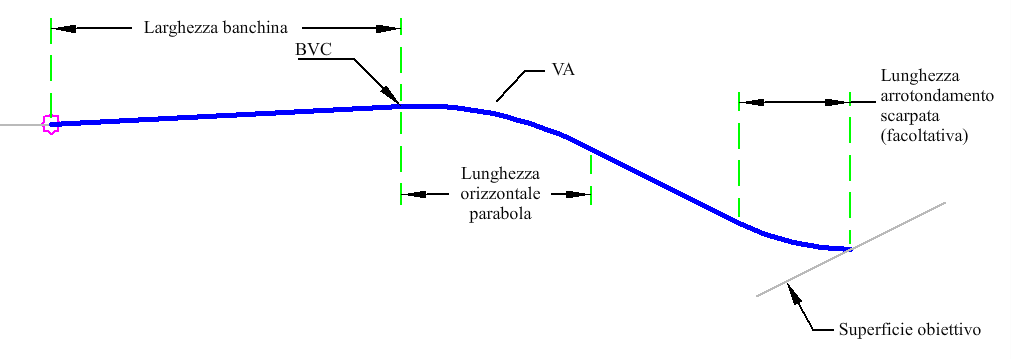

Caso da origine a punto inizio curvatura:

Associazione

Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Larghezza banchina	Larghezza dal punto di associazione al punto cardine della banchina.	Numerico, positivo	10 ft 3 m
Definizione larghezza banchina	La larghezza della banchina viene misurata dal punto di applicazione a questa posizione.	VA/BVC	VA
Lunghezza arrotondamento scarpata (facoltativa)	Specifica il valore della lunghezza.	Numerico, positivo	5 ft 1.5 m
Lunghezza orizzontale parabola	Lunghezza della parabola in corrispondenza del vertice altimetrico o del punto d'inizio della curvatura.	Numerico, positivo	8 ft 2.5 m
Pendenza scarpata (+/- per scavo/rilevato)	Pendenza % +/- della scarpata.	Numerico	50 (%)
Pendenza banchina	Pendenza % +/- della banchina.	Numerico	5 (%)

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie scarpata	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il componente sezione tipo costruisce la forma per una banchina. Il componente sezione tipo calcola la forma utilizzando il vertice altimetrico (VA) o il punto d'inizio della curvatura (BVC). Il componente verifica quindi che vi sia spazio sufficiente per l'arrotondamento della scarpata.

Se lo spazio disponibile non è sufficiente per l'arrotondamento della scarpata, la lunghezza della curva viene regolata per fornire la lunghezza sufficiente per l'arrotondamento.

Quindi il componente verifica se i valori di pendenza parabola in ingresso e pendenza parabola in uscita coincidono. Se i valori coincidono viene disegnato un collegamento. Se non coincidono viene creata una curva parabolica concava o convessa. Se applicabile, viene aggiunto un punto corrispondente al punto più alto o più basso della parabolica.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono la banchina.

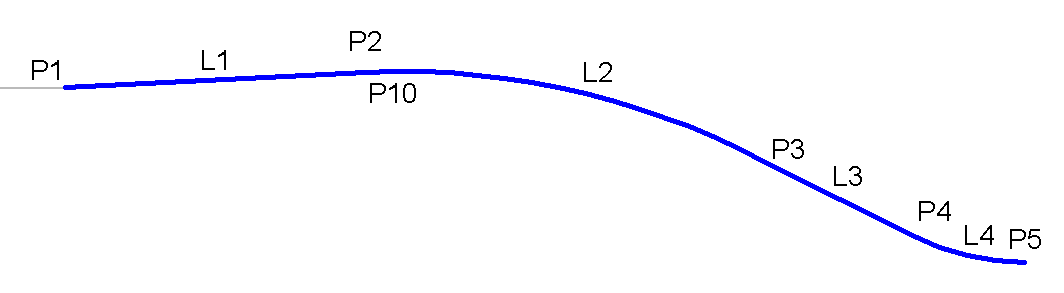

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P2 - P5	Top
L1 - L4	Top
