Canale scarico

Il componente sezione tipo Canale scarico inserisce punti e collegamenti per la creazione di un canale di scarico per raccogliere l'acqua lungo una corsia.

Associazione

Il punto di associazione si trova sul bordo interno del canale di scarico. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Elevation	Può essere utilizzato per sostituire il fondo della condotta. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

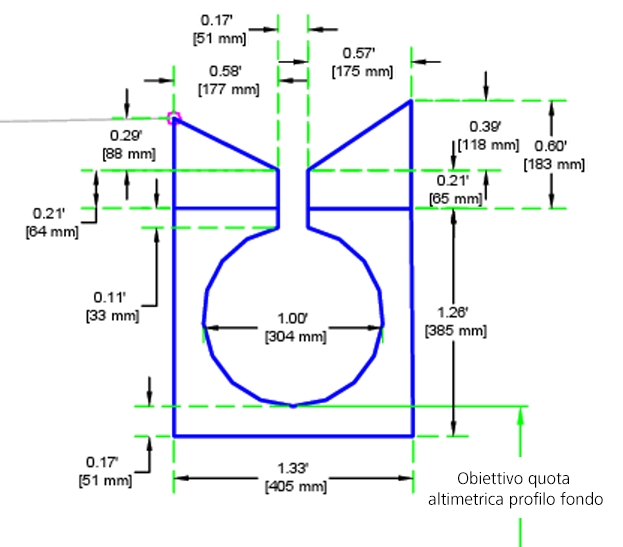

Il punto iniziale è impostato in corrispondenza del punto di associazione. I punti e i collegamenti vengono quindi creati in base ai valori memorizzati nel componente sezione tipo.

Funzionamento in modalità layout

In modalità layout, questo componente sezione tipo disegna il componente sezione tipo.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1-P4, P9, P10	Calcestruzzo	Angoli di calcestruzzo dell'entrata
P5, P8	Calcestruzzo inferiore	Angolo inferiore di calcestruzzo
P6, P7	Fanghi	Fanghi
P11-P13	Tubo	Punti di condotta
L1, L2	Calcestruzzo, Parte superiore	Parte superiore di calcestruzzo
L3, L7, L10, L11	Calcestruzzo	Calcestruzzo dell'entrata
L5	Fanghi	Fanghi nella condotta
L12-L14	Tubo	Collegamenti della condotta
S1, S2	Calcestruzzo	Calcestruzzo dell'entrata
S3	Fanghi	Fanghi intorno alla condotta
