Il componente sezione tipo CurbEmbPipe inserisce collegamenti per un cordolo in calcestruzzo con una condotta incorporata in corrispondenza della linea di flusso. Dietro il cordolo e la cunetta può essere posizionata una terrazza.
Associazione
Il punto di associazione si trova in corrispondenza del punto di sbalzo della cunetta.

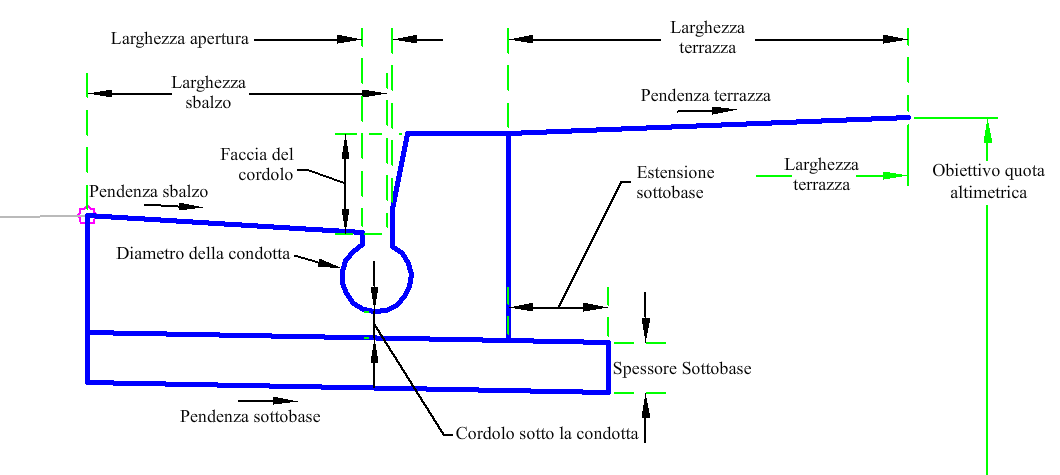

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica di inserire il componente sezione tipo a destra o a sinistra del punto di associazione. | Sinistra/Destra |
Destra |
|
Larghezza sbalzo |
Larghezza dal punto di sbalzo della cunetta alla linea di flusso. | Numerico, positivo |
1.5 ft 0.5 m |
|
Pendenza sbalzo |
Pendenza % della cunetta. | Numerico |
6 (%) |
|
Estensione sottobase |
Larghezza per la quale lo strato sottobase si estende oltre il cordolo. | Numerico |
0.5 ft 0.150 m |
|
Faccia del cordolo |
Altezza dalla linea di flusso alla sommità del cordolo. | Numerico |
0.5 ft 0.150 m |
|
Cordolo sotto la condotta |
Profondità dal fondo della condotta alla parte inferiore del cordolo sotto il fondo della condotta stessa. | Numerico, positivo |
0.25 ft 0.08 m |
|
Spessore Sottobase |
Profondità dello strato di sottobase in corrispondenza del punto di associazione (zero per omettere). | Numerico, non negativo |
0.25 ft 0.08 m |
|
Pendenza sottobase |
Pendenza % della sottobase. | Numerico |
2 (%) |
|
Diametro condotta |
Diametro della condotta di drenaggio. | Numerico, positivo |
0.33 ft 0.1 m |
|
Larghezza apertura |
Larghezza di apertura del tubo. | Numerico, positivo |
0.25 ft 0.08 m |
|
Larghezza terrazza |
Larghezza della terrazza. | Numerico, positivo |
4 ft 1.2 m |
|
Pendenza terrazza |
Pendenza % della terrazza. Le pendenze positive sono rivolte verso il basso dal punto di associazione. | Numerico |
4 (%) |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
|
Obiettivo larghezza terrazza |
Può essere utilizzato per impostare la posizione orizzontale della terrazza dietro il cordolo. | Facoltativo |
|
Obiettivo quota altimetrica terrazza |
Può essere utilizzato per impostare la posizione verticale della terrazza dietro il cordolo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo crea la forma di un cordolo e una cunetta semplici, con una condotta sotto la linea di flusso. Dietro il cordolo e la cunetta può essere posizionata una terrazza.
Funzionamento in modalità layout
In modalità layout il componente sezione tipo visualizza il cordolo, la cunetta e la terrazza.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Flange, Top | Sbalzo della cunetta |
| P2 | Flowline_Gutter, Top | Linea di flusso della cunetta |
| P3 | Top | |
| P4 | FaceCurb, Top | Faccia superiore del cordolo |
| P5 | BackCurb, Top | Esterno del cordolo |
| P6 | CurbDepth | Profondità del cordolo allo sbalzo |
| P7 | SubbaseDepth | Profondità base sotto lo sbalzo |
| P8 | CurbBackBottom | Punto inferiore del cordolo sull'esterno del cordolo |
| P9 | SubbaseExtension | Parte superiore dell'estensione base |
| P10 | SubbaseDepth, Datum | Parte inferiore dell'estensione base |
| P11 - P12 | Condotta | Parte superiore della condotta sulla linea di flusso |
| P13 | CG_Terrace, Top | Estremità della terrazza |
| P14 | PipeCenter | Centro della condotta |
| P15 | Pipe_Invert | Fondo della condotta |
| L1 | Top, Flange, Curb | Collegamento sbalzo del cordolo sulla finitura |
| L2 | Top, Curb, CurbFace | Collegamento faccia del cordolo sulla finitura |
| L3 | Top, Curb, TopCurb | Collegamenti parte superiore del cordolo sulla finitura |
| L4 | CurbDepth | Profondità del cordolo nel punto di associazione |
| L5 | SubbaseDepth | Profondità della base sotto il punto di associazione |
| L6 | Datum | |
| L7 | Altezza cordolo | Collegamento altezza del cordolo sulla finitura |
| L8 | SubbaseExtension | Estensione della sottobase dietro il cordolo |
| L9 | SubbaseDepth, Datum | Profondità della sottobase |
| L10 | Datum, Subbase, CurbSub | Parte inferiore della sottobase |
| L11 - L12 | PipeEntrance | Dalla linea di flusso alla sommità dell'apertura della condotta |
| L13 | Condotta | Forma della condotta |
| L14 | Top, Terrace | Parte superiore della terrazza |
| S1 | Curb | |
| S2 | Subbase |

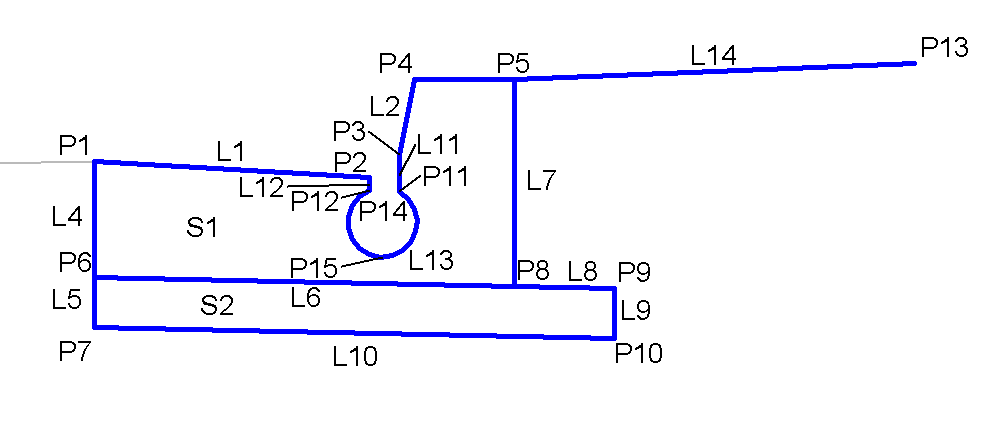

Diagramma di codifica
