Il componente sezione tipo Muro gabbioni crea un muro a gabbioni. Il muro a gabbioni si basa sulla planimetria standard D100A del Dipartimento dei trasporti della California.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

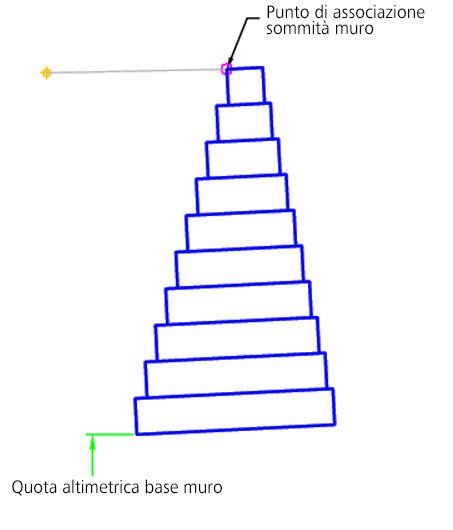

Caso: associazione sulla sommità del muro

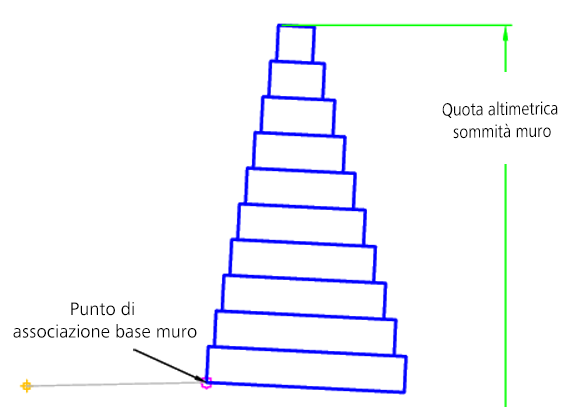

Caso: associazione alla base del muro
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Distanza scostamento gradini | Distanza di scostamento del lato frontale per i gabbioni | Numerico, positivo |
0.5 ft 0.15 m |
| Con sovraccarico | È presente terreno sopra il muro | Yes/No | No |
| Pendenza gabbione | Pendenza del gabbione | Numerico | 5 (%) |
| Posizione associazione | Posizione di associazione sul muro | Sommità muro/Base muro | Base muro |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Quota altimetrica sommità muro | Può essere utilizzato per impostare la quota altimetrica della sommità del muro se il punto di associazione è impostato sulla base del muro. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Necessario quando il punto di associazione è Base muro |
| Quota altimetrica base muro | Può essere utilizzato per impostare la quota altimetrica della sommità del muro quando il punto di associazione è impostato sulla sommità del muro. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Necessaria quando il punto di associazione è Sommità muro |
Assegnazioni logiche di esecuzione
Le quote dei livelli di gabbioni vengono impostate nel componente sezione tipo in base al livello corrente e all'altezza del muro a gabbioni.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. L'altezza del muro a gabbioni viene quindi calcolata dal punto di associazione e dal profilo della sommità o della base del muro. Il numero massimo di livelli di gabbioni è 10 ed è suddiviso in livelli di 3 piedi (1 m). L'altezza del muro a gabbioni viene arrotondato per eccesso ad un numero pari di livelli.
Ogni livello di gabbioni viene quindi creato sulla base dei parametri di input.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna il numero massimo di 10 livelli di gabbioni.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1-PX | Gabbione | Gabbione Punto, applicato a tutti i punti |
| L1, L5 | Datum | Viene ripetuto per ogni livello |
| L3, L6 | Top | Viene ripetuto per ogni livello |
| SX | Gabbione X | X viene sostituito dal livello di gabbioni corrente |

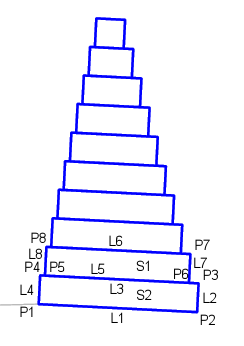

Diagramma di codifica
I primi due livelli di gabbioni vengono etichettati nella seguente illustrazione. Gli altri livelli di gabbioni sono simili.
