Il componente sezione tipo Muro antirumore inserisce i collegamenti e le forme per la creazione di un muro antirumore basato sulla planimetria standard B15-1 del Dipartimento dei trasporti della California.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

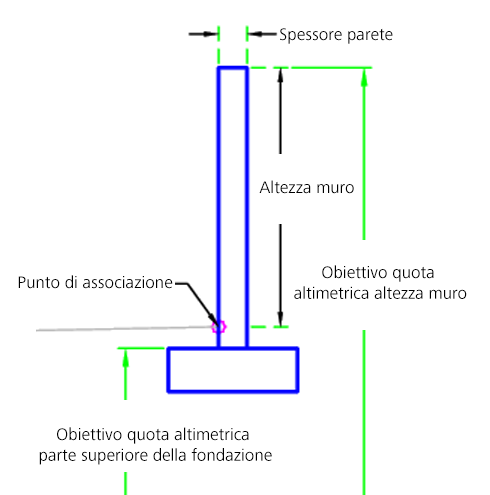

Plinto di fondazione:

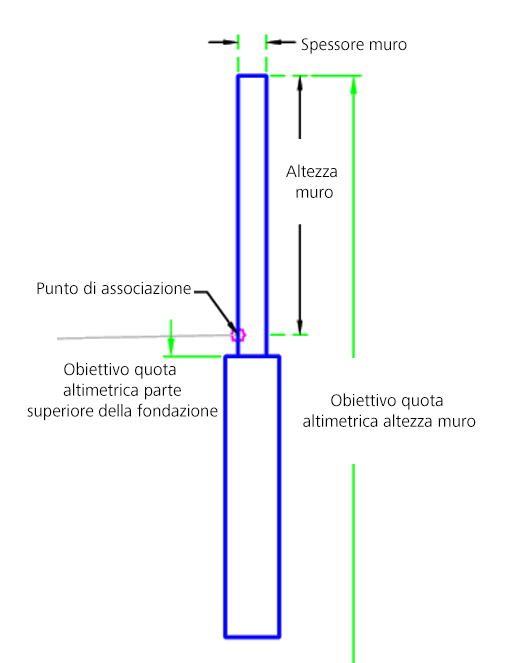

Trincea di fondazione:
Associazione
Il punto di associazione si trova sul bordo interno del muro antirumore. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Forma della fondazione | Forma del plinto da utilizzare | Plinto/Trincea di fondazione | Trincea di fondazione |
| Condizione plinto | Condizione del plinto | Caso 1/Caso 2 | Caso 2 |
| Altezza muro | Altezza del muro al di sopra del punto di associazione | Numerico, positivo |
6 ft 2 m |
| Spessore parete | Spessore parete | Numerico |
0.66 ft 0,20 m |
| Resistenza terreno | Resistenza del terreno | Terreno 25/Terreno 30/Terreno 35 | Terreno 30 |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Altezza muro | Può essere utilizzato per sostituire l'altezza del muro e collegare la quota altimetrica della sommità del muro alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Parte superiore della fondazione | Può essere utilizzato per sostituire la parte superiore della fondazione e collegare la quota altimetrica della sommità del muro alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Le quote della fondazione del muro antirumore si trovano nel componente sezione tipo in base ai parametri di input.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. Le quote delle fondazioni vengono determinate dai parametri di input. Vengono creati i punti, i collegamenti e le forme del muro, dopodiché viene creata la fondazione.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna il muro antirumore sulla base dei parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1, P4 | M_Cardine | Punto di cardine del muro |
| P2 | M_Anteriore | Lato anteriore del muro |
| P3 | M_Posteriore | Lato posteriore del muro |
| P7 | M_Esterno | Angolo esterno della fondazione |
| P10 | M_Interno | Angolo interno della fondazione |
| L1 - L3 | Top, Wall | Sommità del muro |
| L4 - L5 | Muro | Superficie del muro |
| L9 | Footing_Bottom | |
| S1 | Muro | |
| S2 | Footing |

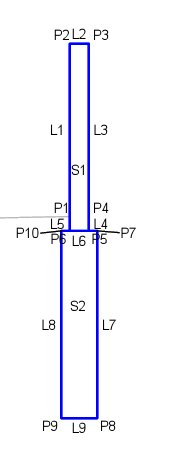

Diagramma di codifica
Plinto di fondazione:
Trincea di fondazione:
