Il componente sezione tipo Muro sostegno Caltrans B3 inserisce collegamenti per la creazione di un muro di sostegno basato sulla planimetria standard B3-3 per i muri di sostegno del Dipartimento dei trasporti della California.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

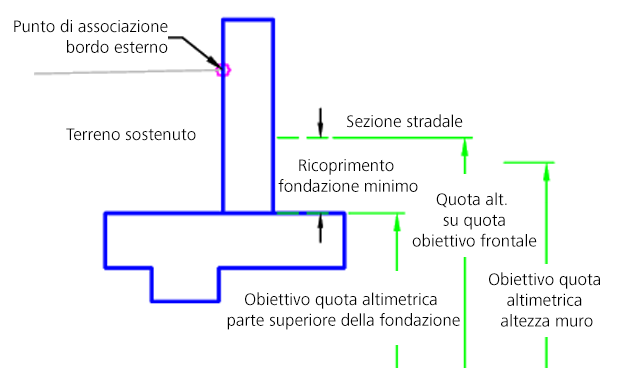

Caso 1: punto di associazione in corrispondenza del lato posteriore del muro di sostegno

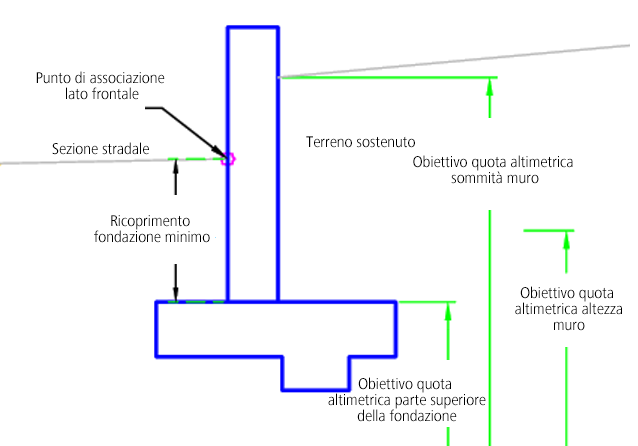

Caso 2: punto di associazione in corrispondenza del lato anteriore del muro
Associazione
Il punto di associazione è impostato sul lato esterno o anteriore del muro di sostegno.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo. | Sinistro/Destro | Destro |
| Codici di collegamento del muro | Il codice che viene applicato ai collegamenti per la costruzione del muro. | Text (Testo) | Muro |
| Codici punto del muro | Il codice che viene applicato ai punti per la costruzione del muro. | Text (Testo) | Muro |
| Codici punto della fondazione | Il codice che viene applicato ai punti per la costruzione della fondazione. | Text (Testo) | Footing |
| Codici di collegamento della fondazione | Il codice che viene applicato ai collegamenti per la costruzione della fondazione. | Text (Testo) | Footing |
| Ricoprimento fondazione minimo | Per il lato posteriore, questo parametro determina l'altezza al di sopra della fondazione se non è impostato l'obiettivo della quota altimetrica sul lato anteriore. | Numerico, positivo |
1.5 ft 0.45 m |
| Punto di associazione | Specifica se il punto di associazione si trova sul lato anteriore o posteriore del muro di sostegno. | Lato anteriore/posteriore | Posteriore |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Altezza muro | Si utilizza per controllare le quote dell'altezza utilizzate per creare il muro di sostegno. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Obbligatorio |
| Parte superiore della fondazione | Può essere utilizzato per controllare la quota altimetrica della la parte superiore della fondazione. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Obbligatorio |
| Parte superiore del muro | Può essere utilizzato per sostituire la quota altimetrica della sommità del muro quando il punto di associazione è sul lato anteriore. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Quota altimetrica sul lato anteriore | Può essere utilizzato per controllare un punto di quota altimetrica sul lato anteriore del muro quando il punto di associazione è sul lato posteriore. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Le quote del muro di sostegno derivano dai valori presenti nelle planimetrie standard B-3 per un muro di sostegno del Dipartimento dei trasporti della California.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione.
Viene verificata l'esistenza del profilo dell'altezza del muro. Se il profilo non esiste, viene generato un messaggio di errore. Se il profilo dell'altezza del muro non viene trovato, si utilizzano le quote per 1 piede (0,3 m). Il profilo dell'altezza del muro è impostato su un valore troncato della quota altimetrica.
Caso 1: punto di associazione in corrispondenza del lato posteriore del muro di sostegno
Se è impostato l'obiettivo della quota altimetrica sul lato anteriore, si utilizza la quota altimetrica. Se l'obiettivo della quota altimetrica sul lato anteriore non è impostato, si utilizza la parte superiore e il ricoprimento minimo della fondazione. La quota altimetrica obiettivo della parte superiore della fondazione viene utilizzata per determinare l'altezza fisica del muro di sostegno. La fondazione viene creata utilizzando le quote della planimetria standard basate sull'obiettivo dell'altezza del muro.
Caso 2: punto di associazione in corrispondenza del lato anteriore del muro
Il calcolo per la sommità del muro viene eseguito in base all'obiettivo della sommità del muro. La quota altimetrica della fondazione si basa sull'obiettivo della parte superiore della fondazione. Se l'obiettivo della parte superiore della fondazione non viene trovato, si utilizza il ricoprimento minimo della fondazione al di sotto del punto di associazione. La fondazione viene creata utilizzando le quote della planimetria standard basate sull'obiettivo dell'altezza del muro.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna il muro di sostegno in base ad un muro alto 1 piede (0,3 m).
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Muro, Punto associazione | Il punto di associazione del muro di sostegno |
| P2-P4, P13 | Muro | |
| P5-P12 | Footing | |
| L1 - L6 | Muro | |
| L7-L13 | Footing | |
| S1 | Muro | |
| S2 | Footing |

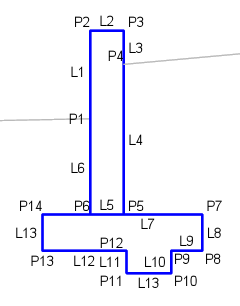

Diagramma di codifica
Caso 1: punto di associazione in corrispondenza del lato posteriore del muro di sostegno
Caso 2: punto di associazione in corrispondenza del lato anteriore del muro
