Guardrail Provincia Clark tipo 31

Il componente sezione tipo Guardrail Provincia Clark tipo 31 inserisce collegamenti per la creazione della forma di un guardrail della Provincia di Clark di tipo 31 sulla sezione tipo.

È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

Associazione

Il punto di associazione si trova nel bordo interno del montante a livello della finitura.

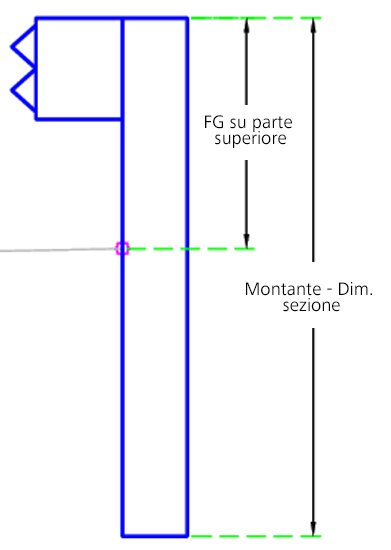

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Montante - Dim. sezione	Dimensioni del montante	Numerico, positivo	6 ft 1.8 m
FG su parte superiore	Finitura nella parte superiore del montante	Numerico, positivo	2.67 ft 0,8 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il componente sezione tipo crea due forme rettangolari per il montante e la lamiera in aggiunta alla forma della guida. Il montante si estende verso il basso dal punto di associazione per una distanza fissa sotto la finitura. Il montante si estende verso l'alto alla distanza specificata nei parametri.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna il montante e la ringhiera utilizzando le quote fisse.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P5	Grail_Anteriore_Superiore	Parte superiore del lato anteriore del guardrail
P7	Grail_Anteriore_Inferiore	Parte inferiore del lato anteriore del guardrail
P10	Montante_Superiore_Int	Parte superiore del lato interno del montante
P11	Montante_Superiore_Est	Parte superiore del lato esterno del montante
P12	Montante_Inferiore_Est	Parte inferiore del lato esterno del montante
P13	Montante_Inferiore_Int	Parte inferiore del lato interno del montante
S1	Post (Montante)	Post (Montante)
S2	Blocco	Blocco

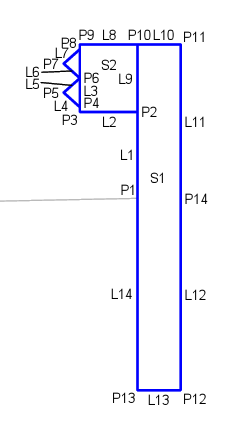

Diagramma di codifica
