Il componente sezione tipo MultipleBench_Depth crea pendenze in scavo o in rilevato con gradonature con pendenze gradonatura, larghezze depressione e profondità depressione variabili.
È possibile definire larghezza e profondità di una depressione in corrispondenza delle gradonature. L'ultima pendenza scarpata fino alla superficie di destinazione può essere diversa dalla pendenza della gradonatura.
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

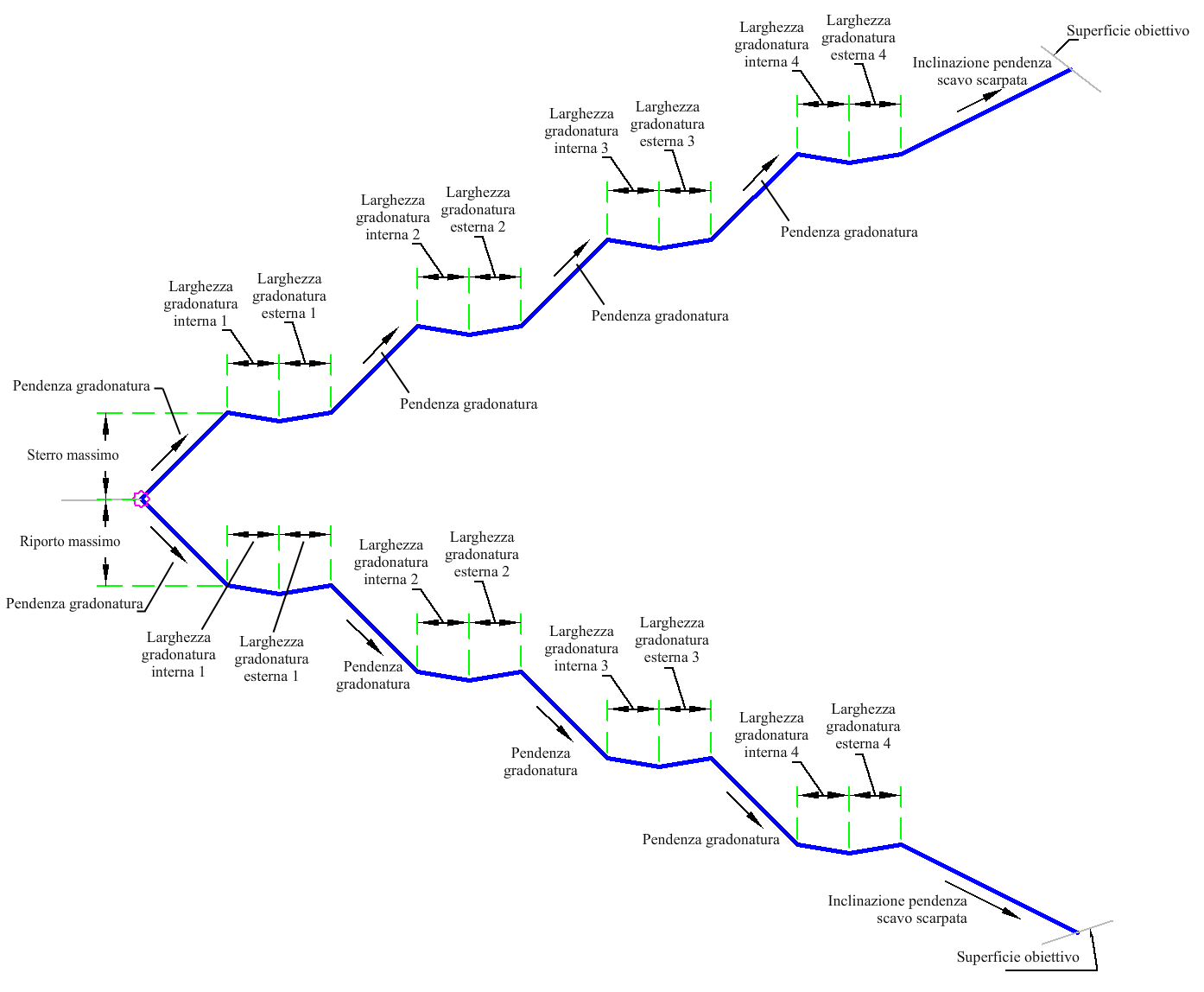

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
|
Side |
Specifica il lato in cui inserire il componente sezione tipo. |
Sinistra/Destra |
Destra |
|
Max scavo |
Altezza massima consentita per il collegamento in scavo della scarpata senza gradonatura. |
Numerico, positivo |
15 ft 4.5 m |
|
Max rilevato |
Altezza massima consentita per il collegamento in rilevato della scarpata senza gradonatura. |
Numerico, positivo |
10 ft 3 m |
|
Inclinazione pendenza scavo scarpata |
Inclinazione per la pendenza in scavo della scarpata. |
Numerico, positivo |
2 (: 1) |
|
Inclinazione pendenza in rilevato scarpata |
Inclinazione per la pendenza in rilevato della scarpata. |
Numerico, positivo |
2 (: 1) |
|
Pendenza gradonatura 1 |
Pendenza della gradonatura 1. |
Numerico, positivo |
1 (: 1) |
|
Profondità depressione 1 |
Profondità della depressione nella parte superiore della gradonatura 1. |
Numerico, positivo |
0.5 ft 0.15 m |
|
Larghezza depressione in entrata 1 |
Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 1 alla linea di flusso. |
Numerico, positivo |
5 ft 1.5 m |
|
Larghezza depressione in uscita 1 |
Larghezza dalla linea di flusso della depressione al fondo della gradonatura 2. |
Numerico, positivo |
5 ft 1.5 m |
|
Pendenza gradonatura 2 |
Pendenza della gradonatura 2. |
Numerico, positivo |
1 (: 1) |
|
Profondità depressione 2 |
Profondità della depressione nella parte superiore della gradonatura 2. |
Numerico, positivo |
0.5 ft 0.15 m |
|
Larghezza depressione in entrata 2 |
Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 2 alla linea di flusso. |
Numerico, positivo |
6 ft 1.8 m |
|
Larghezza depressione in uscita 2 |
Larghezza dalla linea di flusso della depressione al fondo della gradonatura 3. |
Numerico, positivo |
3 ft 1 m |
|
Pendenza gradonatura 3 |
Pendenza della gradonatura 3. |
Numerico, positivo |
1 (: 1) |
|
Profondità depressione 3 |
Profondità della depressione nella parte superiore della gradonatura 3. |
Numerico, positivo |
0.5 ft 0.15 m |
|
Larghezza depressione in entrata 3 |
Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 3 fino alla linea di flusso. |
Numerico, positivo |
6 ft 2 m |
|
Larghezza depressione in uscita 3 |
Larghezza dalla linea di flusso della depressione al fondo della gradonatura 4. |
Numerico, positivo |
3 ft 1 m |
|
Pendenza gradonatura 4 |
Pendenza della gradonatura 4. |
Numerico, positivo |
1 (: 1) |
|
Profondità depressione 4 |
Profondità della depressione nella parte superiore della gradonatura 4. |
Numerico, positivo |
0.5 ft 0.15 m |
|
Larghezza depressione in entrata 4 |
Larghezza dal bordo anteriore della depressione nella parte superiore della gradonatura 4 alla linea di flusso. |
Numerico, positivo |
3 ft 1 m |
|
Larghezza depressione in uscita 4 |
Larghezza dalla linea di flusso della depressione al fondo dell'ultimo collegamento di scarpata. |
Numerico, positivo |
3 ft 1 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Un'intercettazione viene calcolata sulla superficie obiettivo mediante la Pendenza scarpata data.
Se l'altezza dell'intercettazione supera il valore Altezza massima scarpata, viene inserito il collegamento ad Altezza gradonatura e viene aggiunta la gradonatura. Il punto di cardine viene ripristinato sul bordo esterno della gradonatura e il processo viene ripetuto fino a quando viene trovato un collegamento di scarpata che non superi l'Altezza massima scarpata.
In corrispondenza di ogni gradonatura i valori di input specificati vengono utilizzati per determinare le pendenze e le profondità. Dopo quattro gradonature la superficie della scarpata viene definita con Inclinazione pendenza in scavo scarpata o Inclinazione pendenza in rilevato scarpata e non vengono aggiunte altre gradonature.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna la pendenza in rilevato iniziale a 5 unità.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Hinge | |
| P2, P5, P8, P11 | Bench_In | |
| P3, P6, P9, P12 | Fosso | |
| P4, P7, P10, P13 | Bench_Out | |
| P25 - P29 | Scarpata | |
| L1, L4, L7, L10 | Superiore, Datum, Gradonatura | |
| L2, L3, L5, L6, L8, L9, L11, L12 | Superiore, Datum, Depressione | |
| L24 - L28 | Superiore, Datum, Scarpata |

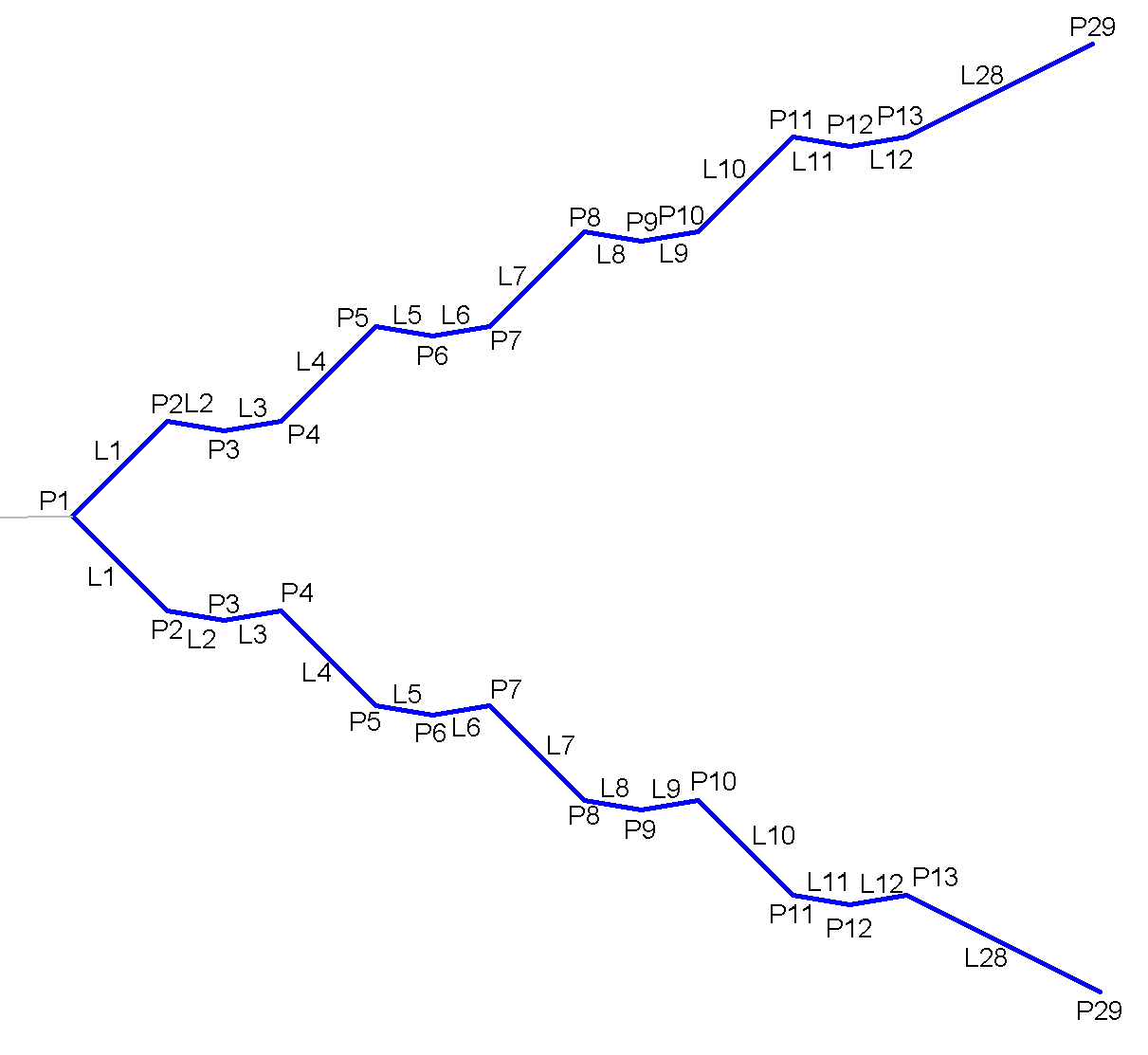

Diagramma di codifica
