Il componente sezione tipo Muro cellulare gabbia cemento armato inserisce collegamenti per la creazione di un muro cellulare a gabbia in cemento armato basato sulla planimetria standard C7A del Dipartimento dei trasporti della California.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

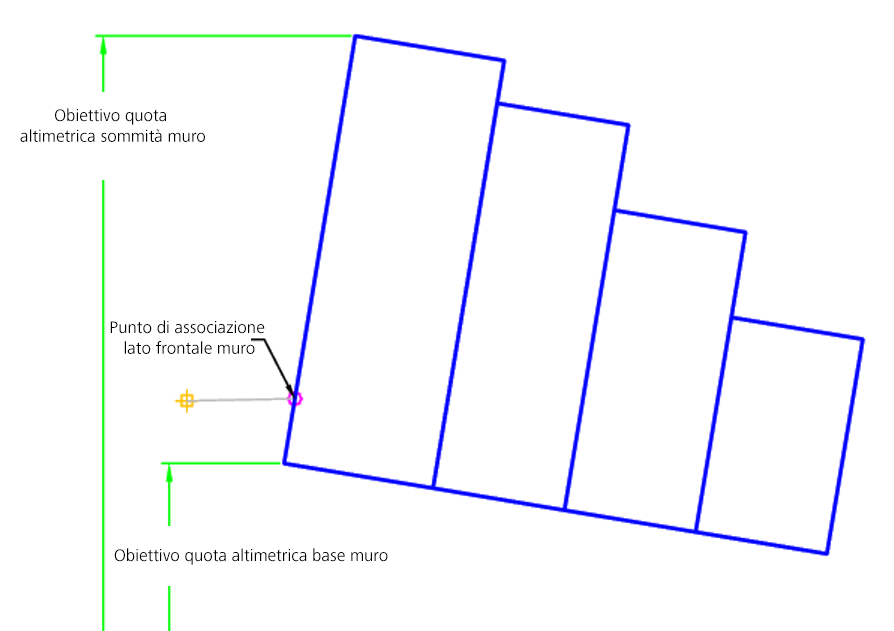

Caso: lato anteriore del muro

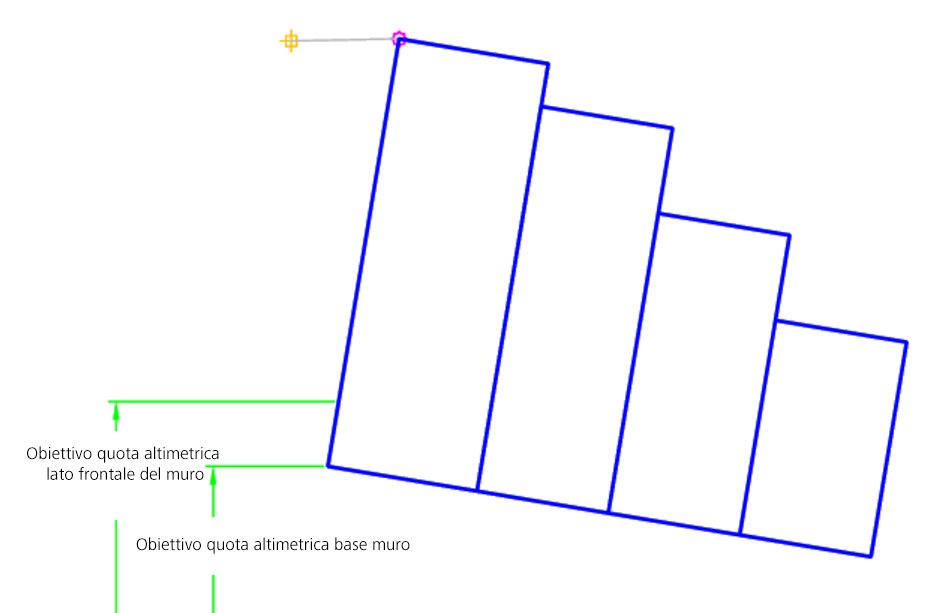

Caso: sommità del muro
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Inclinazione muro | Inclinazione del muro | Verticale/B 1:6/B 1:4 | B 1:6 |
| Condizione di carico | Condizione di carico | Piatto/Terrapieno | Piatto |
| Tipo muro | Tipo di muro | Tipo A/B/C | Tipo C |
| Punto di associazione | Punto di associazione | Sommità del muro/Lato anteriore del muro | Lato anteriore del muro |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Parte inferiore del muro | Può essere utilizzato per impostare la quota altimetrica della parte inferiore del muro. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo |
| Lato anteriore del muro | Può essere utilizzato per impostare il punto della quota altimetrica del lato anteriore del muro. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo (punto di associazione = sommità del muro) |
| Parte superiore del muro | Può essere utilizzato per impostare la quota altimetrica della sommità del muro. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Facoltativo (punto di associazione = lato anteriore del muro) |
Assegnazioni logiche di esecuzione
Le quote del muro vengono impostate dai parametri di input e dai valori memorizzati della planimetria standard C7A del Dipartimento dei trasporti della California.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. Le quote dei muri vengono quindi impostate dalle assegnazioni logiche di esecuzione sulla base dei parametri di input. La forma viene quindi creata.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna il muro cellulare a gabbia in cemento armato sulla base dei parametri di input.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Lato anteriore muro | Lato anteriore del muro |
| P2-P9 | Top | |
| P10-P14 | Inferiore | |
| L1, L9-L12 | Top | |
| L13-L16 | Datum | |
| S1-S4 | Calcestruzzo |

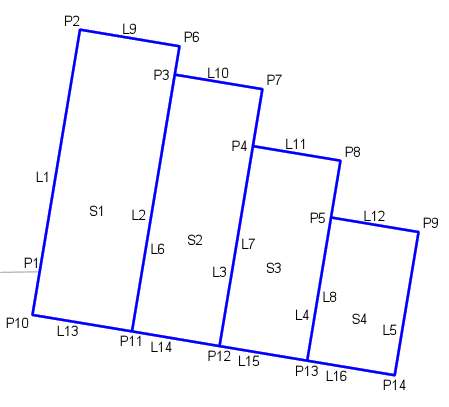

Diagramma di codifica
