Corsia con punto contrassegnato

Il componente sezione tipo Corsia con punto contrassegnato crea una rappresentazione in sezione trasversale di una corsia di percorrenza, con una strada che consente la connessione di un collegamento dal punto di associazione ad un punto contrassegnato denominato in precedenza.

Questo componente sezione tipo può essere utilizzato in varie situazioni, tra cui la connessione tra sezioni stradali adiacenti in cui gli scostamenti relativi e le quote altimetriche variano, oppure attraverso un'area triangolare tra sezioni stradali convergenti. Usare il componente sezione tipo Contrassegna punto se il punto di connessione non è già stato nominato.

Associazione

Il punto di associazione si trova in corrispondenza dell'inizio della corsia. Il collegamento può essere rivolto in qualsiasi direzione. La direzione è determinata dalla posizione del punto contrassegnato rispetto al punto di associazione. Assegnare un nome al punto contrassegnato e impostarlo in questo componente sezione tipo. Il nome del punto contrassegnato deve presentare tutte le lettere MAIUSCOLE.

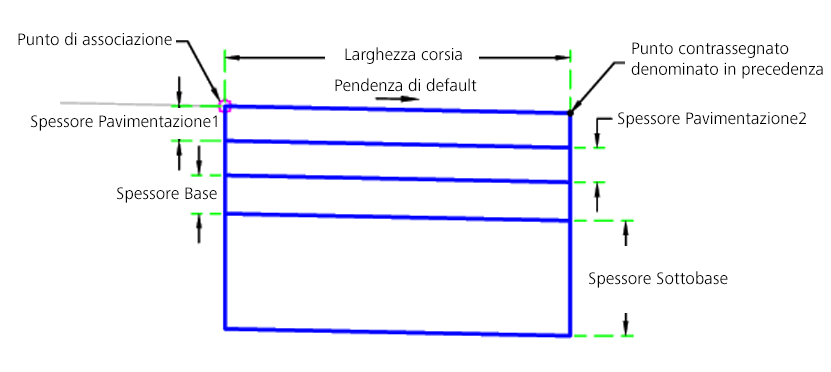

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destra
Punto di inserimento	Specifica il punto di inserimento della corsia in corrispondenza del colmo stradale o del ciglio della corsia	Crown/EdgeOfTravelWay	Crown
Punto colmo stradale sulla parte interna	Specifica che il ciglio interno della corsia deve essere codificato come Colmo stradale	Yes/No	Sì
Larghezza corsia	Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno	Numerico, positivo	12 ft 3.6 m
Spessore Base	Spessore della base	Numerico, positivo	0.33 ft 0.10 m
Pendenza di default	Pendenza di default della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita	Numerico	-2%
Spessore Pavimentazione1	Spessore dello strato Pavimentazione1 (zero per omettere)	Numerico, positivo	0.083 ft 0.025 m
Spessore Pavimentazione2	Spessore dello strato Pavimentazione2 (zero per omettere)	Numerico, positivo	0.33 ft 0.10 m
Spessore Sottobase	Spessore dello strato di sottobase (zero per omettere)	Numerico, positivo	1 ft 0.30 m
Nome punto contrassegnato	Nome del punto contrassegnato, utilizzare le lettere MAIUSCOLE	String	PUNTOCONTRASSEGNATO

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Parametro	Descrizione	Tipo
Larghezza corsia	Larghezza della corsia	Numerico, positivo
Pendenza corsia	Pendenza % della corsia	Numerico

Funzionamento

Il punto contrassegnato viene trovato; la larghezza e la pendenza della corsia vengono calcolate in base alla posizione del punto contrassegnato. Se il punto contrassegnato non viene trovato, si utilizzano i valori immessi dall'utente per la larghezza e la pendenza della corsia.

Partendo dal punto di associazione, vengono inseriti una superficie di finitura e un sottofondo parallelo utilizzando la larghezza e lo spessore immessi e la pendenza di sopraelevazione trovata o specificata. I collegamenti verticali chiudono la forma di entrambe le estremità della corsia.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza tutti i collegamenti della corsia utilizzando i parametri di input di larghezza e spessore.

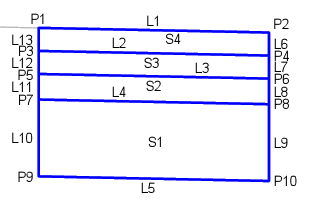

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Crown	Punto del colmo stradale sulla finitura (facoltativo)
P2	ETW	Bordo interno della corsia sulla finitura
P3	Crown_Pave1	Punto del colmo stradale sullo strato Pavimentazione1 (facoltativo)
P4	ETW_Pave1	Bordo interno della corsia sulla Pavimentazione
P5	Crown_Pave2	Punto del colmo stradale sullo strato Pavimentazione2 (facoltativo)
P6	ETW_Pave2	Bordo interno della corsia sulla Pavimentazione2
P7	Crown_Base	Punto del colmo stradale sulla finitura base (facoltativo)
P8	ETW_Base	Bordo interno della corsia sulla Base
P9	Crown_Sub	Punto del colmo stradale sulla finitura sottobase (facoltativo)
P10	ETW_Sub	Bordo interno della corsia sulla Sottobase
L1	Top, Pave	Superficie di finitura
L2	Pave1	Superficie Pavimentazione1
L3	Pave2	Superficie Pavimentazione2
L4	Base	Superficie esistente
L5	SubBase, Datum	Superficie della sottobase
S1	Pave1	Area compresa tra la finitura e la Pavimentazione1
S2	Pave2	Area compresa tra Pavimentazione1 e Pavimentazione2
S3	Base	Area compresa tra Pavimentazione2 e Base
S4	SubBase	Area compresa tra Base e Sottobase
