ShoulderVariesExtensions

Associazione

Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.

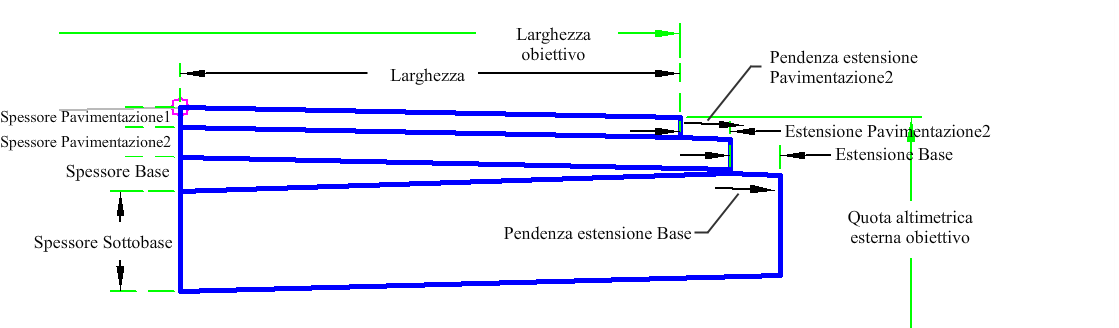

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Punto di inserimento	Specifica il punto di inserimento della corsia in corrispondenza del colmo stradale o del ciglio della corsia.	Crown/EdgeOfTravelWay	Colmo stradale
Punto colmo stradale sulla parte interna	Specifica il che ciglio interno della corsia deve essere codificato come colmo stradale.	Yes/No	No
Larghezza	Larghezza della corsia dallo scostamento del bordo interno allo scostamento del bordo esterno.	Numerico, positivo	12 ft 3.5 m
Spessore base	Spessore dello strato di base.	Numerico, positivo	0.33 ft 0.1 m
Pendenza di default	Pendenza di default della corsia da utilizzare quando la pendenza di sopraelevazione del tracciato non è definita.	Numerico	-2.00 (%)
Spessore Pavimentazione1	Spessore dello strato Pavimentazione1 (zero per omettere).	Numerico, non negativo	0.083 ft 0.025 m
Spessore Pavimentazione2	Spessore dello strato Pavimentazione2 (zero per omettere).	Numerico, non negativo	0.083 ft 0.025 m
Spessore Sottobase	Spessore dello strato di sottobase (zero per omettere).	Numerico, non negativo	1 ft 0.3 m
Estensione Pavimentazione2	Estensione oltre Pavimentazione1.	Numerico, non negativo	0.5 ft 0.15 m
Pendenza estensione base	Pendenza % dell'estensione base.	Numerico	-2.00 (%)
Estensione Base	Estensione oltre Pavimentazione2.	Numerico, non negativo	0.5 ft 0.15 m
Pendenza estensione Pavimentazione2	Pendenza % dell'estensione Pavimentazione2.	Numerico	-2.00 (%)

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Quota altimetrica esterna obiettivo	Può essere utilizzato per sostituire la pendenza della banchina e per collegare il bordo esterno della banchina alla quota altimetrica di un profilo. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione della quota altimetrica: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo
Larghezza obiettivo	Può essere utilizzato per sostituire la larghezza della banchina e collegarla ad un tracciato di scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Parametro	Descrizione	Tipo
Larghezza corsia	Larghezza della corsia	Numerico
Pendenza % corsia	Pendenza % della corsia	Numerico

Funzionamento

La finitura della banchina viene inserita per la larghezza banchina e la pendenza banchina di default specificate, in direzione esterna dal punto di associazione. Vengono quindi disegnati i collegamenti e i punti Pavimentazione2. L'estensione Pavimentazione2 viene fornita mediante i parametri di input. I punti e i collegamenti della base, inclusa l'estensione, vengono calcolati utilizzando i parametri di input. I punti, i collegamenti e la forma della sottobase, inclusa l'estensione, vengono calcolati utilizzando i parametri di input.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono la banchina.

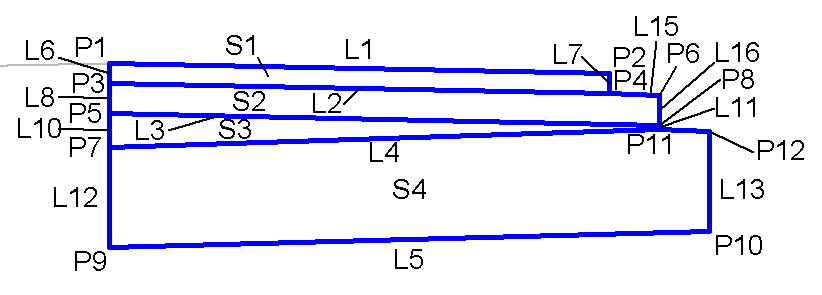

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Top, Hinge
P4	Daylight, Top
L1 - L3	Top
S1	Pave1
S2	Pave2
S3	Base
S4	Subbase
