Il componente sezione tipo Barriera calcestruzzo Provincia Clark tipo 2 inserisce collegamenti per rappresentare una barriera di calcestruzzo della Provincia di Clark di tipo 2.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.
Associazione
Il punto di associazione si trova al centro della parte inferiore della barriera di calcestruzzo.
Parametri di input
Nessuno.
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il componente sezione tipo costruisce la forma di una barriera di calcestruzzo della Provincia di Clark di tipo 2 con la base centrata rispetto al punto di associazione.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna la pendenza in rilevato iniziale a 5 unità.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P7-P8 | JB_Parte superiore | Parte superiore della barriera |
| L3-L9 | Barrier | Collegamenti alle barriere |
| S1 | Barrier | Forma della barriera |

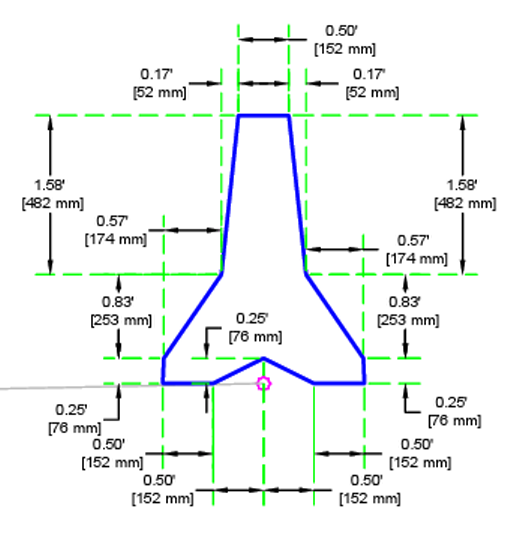

Diagramma di codifica
