Il componente sezione tipo Viale inserisce collegamenti per la creazione di un viale con un marciapiede dissociato. Il viale e il cordolo e la cunetta si basano sulla versione del 2012 delle planimetrie standard APWA per le opere pubbliche.
È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

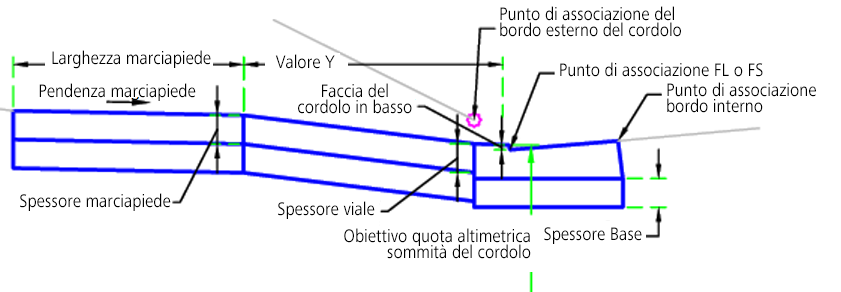

Cordolo completo:

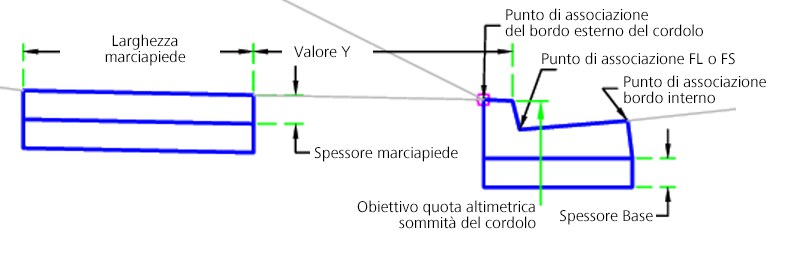

Cordolo minimo:

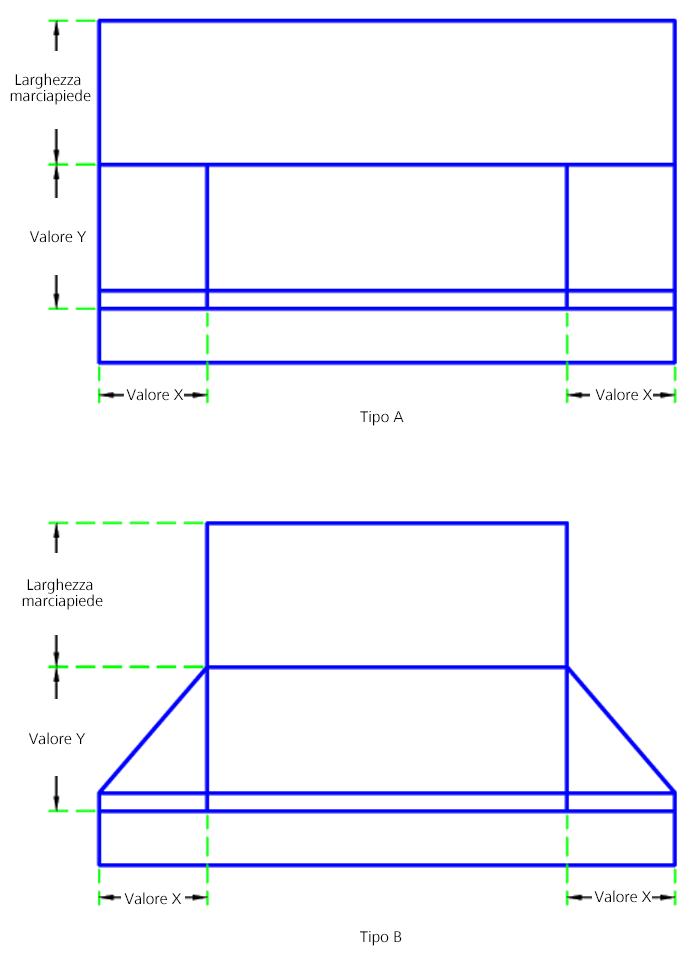

Planimetria:
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno, del bordo esterno del cordolo o della linea di flusso/superficie su cordolo e cunetta.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Tipo di cordolo | Specifica il cordolo da utilizzare | A1-6 / A1-8 / A2-6 / A2-8 / A3-6 / A3-8 / B1-6 / B2-6 / B3-6 | A2-6 |
| Punto di associazione | Specifica la posizione del punto di associazione del cordolo | Bordo interno/Bordo esterno del cordolo/Linea di flusso/superficie | Bordo a incastro |
| Spessore Base | Spessore alla sottobase in corrispondenza del punto di sbalzo. Usare lo zero se non è presente la sottobase. | Numerico, positivo |
0.5 ft 0.15 m |
| Faccia del cordolo in basso | Altezza della faccia del cordolo in corrispondenza del punto più basso del viale | Numerico, positivo |
0.083 ft 0.025 m |
| Tipo viale | Tipo di viale | Tipo A/Tipo B | Tipo B |
| Spessore viale | Spessore del viale | Numerico, positivo |
0.5 ft 0.15 m |
| Spessore marciapiede | Spessore del marciapiede | Numerico, positivo |
0.5 ft 0.15 m |
| Larghezza marciapiede | Larghezza del marciapiede | Numerico, positivo |
4 ft 1.2 m |
| Pendenza marciapiede | Pendenza del marciapiede | Numerico | 2% |
| Valore Y | Distanza laterale misurata lungo il cordolo | Numerico, positivo |
4 ft 1.2 m |
| Valore X | Larghezza della rampa del viale | Numerico, positivo |
3 ft 1 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Sommità cordolo | Utilizzata per determinare lo stato del viale per la sua costruzione. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. | Obbligatorio |
Assegnazioni logiche di esecuzione
Le quote di cordolo e cunetta e del viale.
Parametri di output
Nessuno.
Funzionamento
Il punto iniziale è impostato in corrispondenza del punto di associazione. Viene quindi creata la forma di cordolo e cunetta. La sommità del cordolo viene regolata in base al relativo profilo.
Il tipo di viale è determinato dai parametri utente. L'obiettivo della quota altimetrica della sommità del cordolo non può determinare una sommità del cordolo più alta del cordolo stesso e nemmeno una faccia del cordolo più bassa della posizione inferiore. Una quota altimetrica della sommità del cordolo più alta produce l'altezza massima del cordolo. Una quota altimetrica della sommità del cordolo più bassa produce una quota altimetrica al di sopra della linea di flusso/superficie e la faccia del cordolo ad un parametro di input inferiore.
Per il tipo A:
Il viale è integrato con il marciapiede per l'intera lunghezza. La pendenza del viale si basa sull'altezza del cordolo completo e sulla pendenza del marciapiede per una distanza pari al valore di X.
Per il tipo B:
Il viale non è integrato con il marciapiede per l'intera lunghezza. Per una distanza Y, misurata lungo il cordolo, il viale presenta una forma triangolare con ali. La distanza del viale si basa sull'altezza proporzionale del cordolo e parametri di input X e Y.
Marciapiede:
La posizione del marciapiede viene creata a partire dai parametri di input, presupponendo l'altezza del cordolo completo lungo la lunghezza del viale.
Funzionamento in modalità layout
In modalità layout questo componente sezione tipo disegna l'altezza del cordolo completo e il marciapiede.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | BackCurb | Esterno del cordolo |
| P2 | TopCurb | Sommità cordolo |
| P3 | Superficie finitura | Superficie di finitura o linea di flusso |
| P4 | Flange | Sbalzo della cunetta |
| P10 | Viale_Marciapiede esterno_Interno | Esterno del viale, interno del marciapiede |
| P11 | Marciapiede_esterno | Esterno del marciapiede |
| L1-L3, L6 | Top, Curb | Sommità cordolo |
| L4 | Viale, Parte superiore | Parte superiore del viale |
| L5 | Marciapiede, Parte superiore | Parte superiore del marciapiede |
| L8 | Base cordolo, Datum | Parte inferiore del cordolo |
| L9, L15, L21 | SubBase, Datum | Parte inferiore della sottobase |
| L14 | Viale_Fondo | Fondo del viale in calcestruzzo |
| L17 | Marciapiede_Fondo | Fondo del marciapiede |
| S1 | Curb | Area del cordolo in calcestruzzo |
| S2, S4, S6 | SubBase | Sottobase |
| S3 | Viale | Area del viale in calcestruzzo |
| S5 | Sidewalk | Area del marciapiede in calcestruzzo |

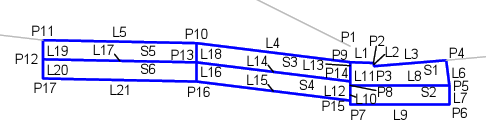

Diagramma di codifica
