Il componente sezione tipo ShoulderIntersectLeft crea una banchina fino ad un punto di scarpata, in base alla pendenza della banchina e alla pendenza del sottofondo. Funziona solo sul lato sinistro.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata a sinistra, generalmente in corrispondenza del ciglio esterno della corsia sul lato sinistro della linea base.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Codice punto interno in alto | Elenco di codici da assegnare al punto interno in alto. | Stringa separata da virgole | P1 |
| Codice punto interno in basso | Elenco di codici da assegnare al punto interno in basso. | Stringa separata da virgole | P2 |
| Punti esterni - Codice del punto | Elenco di codici da assegnare al punto esterno. | Stringa separata da virgole | P3 |
| Codice collegamento superiore | Elenco di codici da assegnare al collegamento parte superiore. | Stringa separata da virgole | L2 |
| Codice collegamento inferiore | Elenco di codici da assegnare al collegamento parte inferiore. | Stringa separata da virgole | L3 |
| Codice collegamento profondità | Elenco di codici da assegnare al collegamento profondità. | Stringa separata da virgole | L1 |
| Profondità | Profondità della banchina sotto il punto di associazione. | Numerico, positivo |
1.5 ft 0.45 m |
| Pendenza del sottofondo | Pendenza % del sottofondo. | Numerico | -4 (%) |
| Pendenza banchina | Pendenza della banchina. | Numerico, positivo | 4 (: 1) |
| Codice forma materiale | Elenco di codici da assegnare alla forma materiale. | Stringa separata da virgole | Sottobase |
| Superelevation | Specifica l'utilizzo della pendenza di sopraelevazione. | Elenco selezione | LeftOutsideShoulder |
Parametri obiettivo
Nessuno.
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento

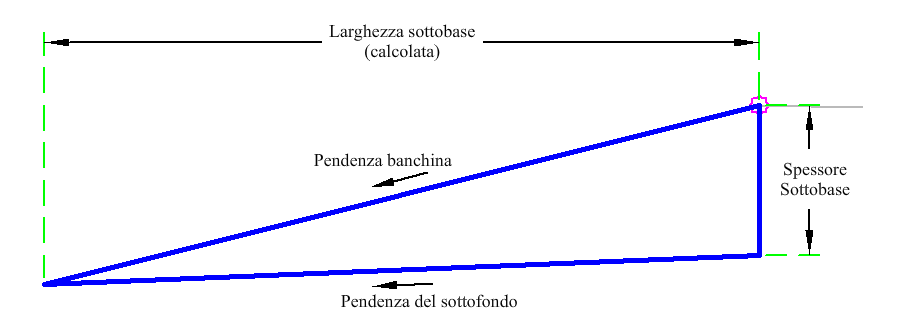

La banchina viene inserita in corrispondenza dei valori di profondità, inclinazione e sottofondo specificati. La larghezza è calcolata nel punto di intersezione tra l'inclinazione e il sottofondo della banchina. Quindi vengono calcolati i punti, i collegamenti e le forme.
Funzionamento in modalità layout
In modalità layout il componente sezione tipo visualizza i collegamenti che includono la banchina.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Hinge, TopInsidePCode, Top | Codice punto interno in alto |
| P2 | BottomInsidePCode | Codice punto interno in basso |
| P3 | Daylight_Sub, OutsidePCode, Top | Sottofondo scarpata, Codice punto esterno |
| L1 | DepthLinkCode | Codice collegamento profondità |
| L2 | Top, TopLinkCode | Codice collegamento superiore |
| L3 | Datum, BottomLinkCode | Codice collegamento inferiore |
| S1 | MaterialCode | Codice materiale |

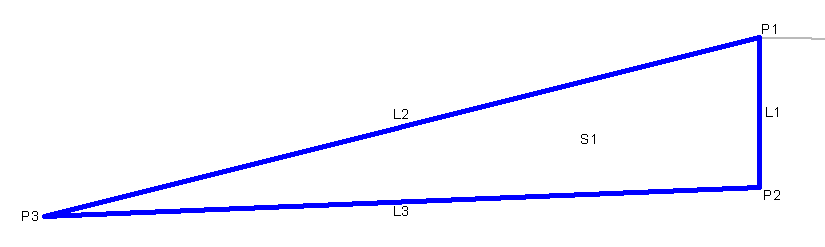

Diagramma di codifica
