Rampa cordolo cordolo e cunetta

Il componente sezione tipo Rampa cordolo cordolo e cunetta inserisce collegamenti per un cordolo e cunetta di calcestruzzo di forma standard con sottobase che consente la regolazione dell'altezza del cordolo mediante un profilo e la modellazione di una rampa del cordolo. I parametri di input definiti dall'utente controllano le dimensioni della forma.

Associazione

Il punto di associazione si trova in corrispondenza del punto di sbalzo della cunetta, della linea di flusso o della parte esterna del cordolo.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro

Descrizione

Tipo

Default

Side Specifica il lato in cui inserire il componente sezione tipo Sinistro / Destro Destra
Punto di inserimento Specifica il punto di inserimento di cordolo e cunetta come bordo cunetta, linea di flusso o esterno del cordolo. Bordo cunetta/Linea di flusso/Esterno del cordolo Linea guida
Metodo pendenza cunetta Specifica il metodo di input della pendenza cunetta Pendenza corsia esterna/Pendenza corsia interna/Pendenza fissa/Usa profondità Pendenza fissa
Pendenza cunetta Specifica la pendenza fissa della cunetta Numerico -2.00%
Direzione di pendenza cunetta Specifica se la pendenza della cunetta è nella direzione del colmo stradale o in quella opposta. Direzione opposta al colmo stradale/Direzione verso il colmo stradale Direzione opposta al colmo stradale
Spessore Sottobase Spessore alla sottobase in corrispondenza del punto di sbalzo. Usare lo zero se non è presente la sottobase. Numerico, positivo

0.5 ft

0.15 m

Estensione Sottobase La distanza per la quale la sottobase si estende oltre la parte esterna del cordolo. Il valore zero indica che la sottobase termina in corrispondenza della parte esterna del cordolo. Numerico, positivo

1 ft

0.30 m

Metodo di pendenza sottobase Specifica se utilizzare la pendenza di sopraelevazione della corsia esterna per lo strato di sottobase, oppure impostare un valore numerico di pendenza % Pendenza corsia esterna/Pendenza corsia interna/Pendenza fissa Pendenza corsia esterna
Pendenza % sottobase Pendenza % dello strato di sottobase. Non utilizzato se Usa SE è impostato su True. Numerico, positivo 6%
Quota A Spessore della cunetta in corrispondenza del punto di sbalzo Numerico, positivo, diverso da zero

7 pollici

0.18 m

Quota B Larghezza dal punto di sbalzo alla linea di flusso della cunetta Numerico, positivo, diverso da zero

30 in

0.75 m

Quota C Profondità dal punto di sbalzo alla linea di flusso della cunetta Numerico, positivo, diverso da zero

1 pollice

0.025 m

Quota D Altezza del cordolo dalla linea di flusso della cunetta alla sommità del cordolo Numerico, positivo, diverso da zero

6 pollici

0.15 m

Quota E Larghezza dalla linea di flusso della cunetta alla parte esterna del cordolo Numerico, positivo, diverso da zero

8 pollici

0,20 m

Quota F Larghezza della sommità del cordolo Numerico, positivo, diverso da zero

6 pollici

0.15 m

Quota G Altezza della parte esterna del cordolo Numerico, positivo, diverso da zero

13 pollici

0,33 m

Tolleranza rampa cordolo Imposta la distanza dal tracciato a cui l'obiettivo della rampa del cordolo può essere considerato come trovato. Qualsiasi oggetto oltre tale distanza viene considerato come non trovato. Numerico, positivo

75 ft

22 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro

Descrizione

Stato

Larghezza cunetta Può essere utilizzato per sostituire la larghezza della cunetta. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. Facoltativo
Quota altimetrica bordo interno Può essere utilizzato per sostituire la pendenza della cunetta e collegare la quota altimetrica del bordo interno del cordolo alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. Facoltativo
Obiettivo sommità cordolo Può essere utilizzato per sostituire la quota altimetrica della sommità del cordolo e collegarla alla quota altimetrica di un profilo. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo. Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

I collegamenti di cordolo e cunetta vengono inseriti in base alle quote dei parametri di input, Quota A - Quota F. Tutte le quote devono essere positive e devono avere valori diversi da zero. Se viene fornito uno spessore di sottobase diverso da zero, lo strato di sottobase viene aggiunto alla parte esterna del cordolo e continua per tutta la larghezza dell'estensione della sottobase. Lo strato di sottobase si chiude in corrispondenza della parte esterna del cordolo inferiore, come illustrato nel diagramma.

Se il punto di inserimento è diverso dall'esterno del cordolo, l'altezza del cordolo viene regolata in base all'obiettivo della sommità del cordolo. La regolazione non può superare l'altezza della sommità del cordolo o portare la faccia del cordolo al di sotto di zero. Se la quota altimetrica della sommità del cordolo viene superata, viene creata la faccia completa del cordolo. Se la quota altimetrica della sommità del cordolo è minore di zero, si utilizza un valore pari a zero.

Se il punto di inserimento è diverso da GutterEdge, la larghezza della cunetta e la pendenza vengono regolate se sono presenti gli obiettivi per il bordo della cunetta. È probabile che la pendenza della cunetta e gli obiettivi delle quote altimetriche debbano essere diversi dagli standard per soddisfare i requisiti di accessibilità.

Il componente sezione tipo crea la forma di un cordolo e di una cunetta, con il punto di associazione in corrispondenza (a) del bordo interno della cunetta, (b) della parte esterna del cordolo o (c) della linea di flusso. Alla faccia del cordolo viene assegnato un valore di larghezza basso e costante per renderla non verticale.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza il componente cordolo e cunetta in base ai parametri di input.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma

Codice

Descrizione

P1 Flange Punto di sbalzo della cunetta
P2 Flowline_Gutter Punto di linea di flusso della cunetta
P3 TopCurb Parte superiore del cordolo
P4 BackCurb Parte esterna del cordolo
L1 - L3 Top, Curb Finitura su cordolo e cunetta
L9 SubBase, Datum
S1 Curb Area calcestruzzo cordolo e cunetta
S2 SubBase

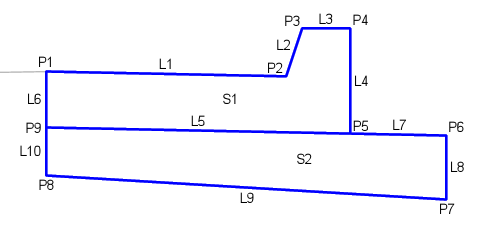

Diagramma di codifica
