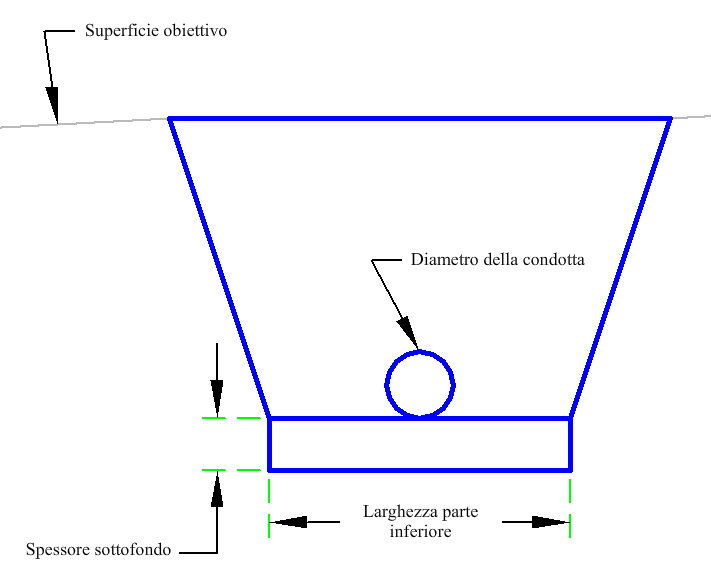

Il componente sezione tipo PipeTrenchAdjustDiameter definisce una singola condotta in una trincea che consente il calcolo del volume della base di sottofondo e del riempimento granulare.
La profondità varia nella sezione di riempimento granulare ed è costante nelle altre sezioni. Tutte le profondità, le larghezze e i diametri variano da una trincea all'altra. La profondità della trincea varia lungo il tracciato, poiché viene misurata dalla parte inferiore della trincea alla superficie obiettivo. I lati dello scavo saranno verticali per profondità inferiori a 12' (3.5 m) e inclinate al 300% per profondità superiori. Il profilo seguirà il centro della condotta.
Associazione
Per default, il punto di associazione è il centro della condotta.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Larghezza parte inferiore | Larghezza inferiore della trincea della condotta | Numerico, positivo |
3 ft 1 m |
| Ricoprimento condotta | Profondità della trincea dalla parte superiore della condotta alla superficie | Numerico, positivo |
0.5 ft 0.15 m |
| Diametro condotta | Diametro della condotta | Numerico, positivo |
0.667 ft 0.2 m |
| Profondità sottofondo | Profondità del sottofondo della condotta sulla parte inferiore della trincea | Numerico, positivo |
0.166 ft 0.05 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Superficie scarpata | Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
La quota altimetrica della parte inferiore della trincea è calcolata come quota altimetrica della linea della pendenza profilo meno la metà del diametro della condotta più la profondità del sottofondo. Il collegamento alla parte inferiore della trincea orizzontale viene posizionato simmetricamente in corrispondenza dell'offset del punto di associazione a tale quota altimetrica. Se la profondità della trincea è inferiore a 12' (3.5 m) i lati della trincea sono verticali. Se la profondità della trincea è superiore, la pendenza dei lati è pari al 300%. In entrambi i casi le scarpate vengono estese verso l'alto fino alla superficie esistente.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna una trincea.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | PipeBottom | Parte inferiore della condotta |
| P2 | BeddingBottomCenter | Centro parte inferiore del sottofondo |
| P3 | PipeBackfillBottom_In | Parte inferiore riempimento su interno tubo |
| P4 | PipeBeddingBottom_In | Parte inferiore sottofondo su interno tubo |
| P6 | PipeBeddingBottom, Datum | Parte inferiore del sottofondo condotta |
| P7 | PipeBackfillBottom_Out | Parte inferiore riempimento su esterno tubo |
| P9 | Hinge, Top | |
| P10 | Top | |
| P11 | Condotta | |
| P12 | PipeTop | Parte superiore della condotta |
| P13 | Condotta | |
| P14 | PipeCenter | Centro della condotta |
| L1, L5 | PipeBackfillBottom | Parte inferiore riempimento a ridosso condotta |
| L2,L4 | PipeBedding | Sottofondo condotta |
| L3 | PipeBeddingBottom, Datum | Parte inferiore del sottofondo condotta |
| L6 - L7 | Condotta | |
| L8 | TrenchSlopeInner | Pendenza interna trincea della condotta |
| L9 | TrenchSlopeOuter | Pendenza esterna trincea della condotta |
| L10 | Top | |
| S1 | PipeBedding | Sottofondo condotta |
| S2 | TrenchMaterial | Materiale riempimento della trincea |

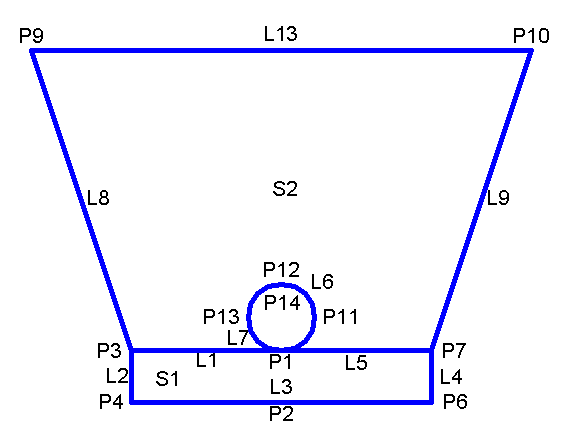

Diagramma di codifica
