Depressione con vegetazione

Associazione

Il punto di associazione si trova nella parte centrale della depressione con vegetazione.

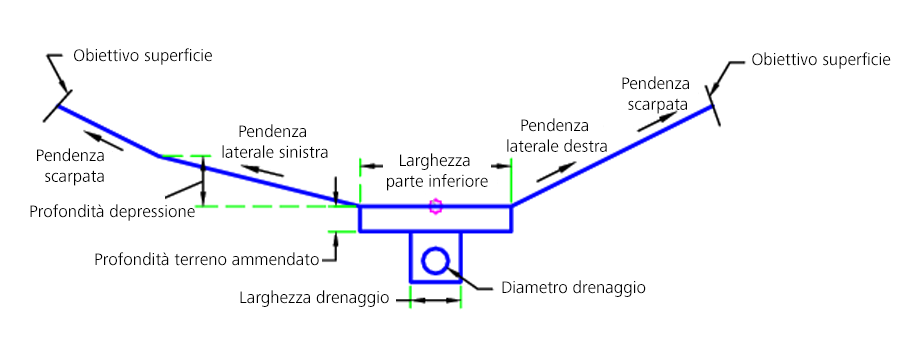

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Larghezza parte inferiore	Larghezza della parte inferiore della depressione	Numerico, positivo	3
Includi terreno ammendato	Includere terreno ammendato sotto la depressione	Yes/No	Sì
Pendenza passaggio da scavo a rilevato	Pendenza scarpata	Numerico, positivo	2 ( : 1 )
Profondità terreno ammendato	Profondità del terreno ammendato	Numerico, positivo	0.5 ft 0.15 m
Diametro drenaggio	Diametro del drenaggio	Numerico, positivo	0.5 ft 0.15 m
Profondità drenaggio	Profondità del drenaggio	Numerico, positivo	1 ft 0.30 m
Larghezza drenaggio	Larghezza del drenaggio	Numerico, positivo	1 ft 0.30 m
Includi drenaggio	Includere il drenaggio	Yes/No	Sì
Profondità depressione	Profondità della depressione	Numerico, positivo	1 ft 0.30 m
Pendenza laterale sinistra	Pendenza laterale sinistra	Numerico, positivo	4 ( : 1 )
Pendenza laterale destra	Pendenza laterale destra	Numerico, positivo	2 ( : 1 )

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Obiettivo superficie	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Partendo dal punto di associazione, la depressione viene creata utilizzando i parametri di input. Se l'obiettivo della superficie è impostato, la superficie della scarpata viene trovata (solo per le situazioni di scavo). Se Includi drenaggio è impostato su Sì, il drenaggio viene creato.

Funzionamento in modalità layout

In modalità layout, la depressione con vegetazione viene creata.

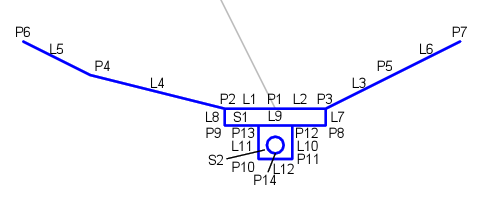

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Linea guida	Linea di flusso della depressione con vegetazione
P2, P3	Depressione	Bordo della depressione
P4, P5	Hinge
P6, P7	Daylight, Daylight_Cut
P10-P13	Drenaggio
P14	Pipe_Invert	Fondo della condotta del drenaggio
L1 - L4	Depressione, Sommità	Sommità della depressione
L5, L6	Daylight, Daylight_Cut
L9	Terreno ammendato, Datum	Parte inferiore del terreno ammendato
L14	Drenaggio, Datum	Fondo del drenaggio
S1	Terreno ammendato
S2	Drenaggio
