Banchina sostegno

Il componente sezione tipo Banchina sostegno inserisce collegamenti e forme per la creazione di una forma per rappresentare una banchina di sostegno.

Associazione

Il punto di associazione si trova sul bordo interno della banchina di sostegno. Questo componente può essere collegato al lato sinistro o destro.

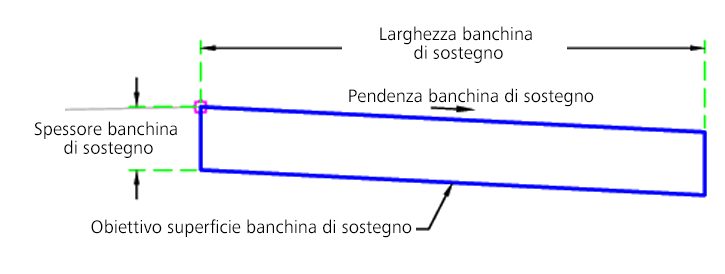

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Larghezza banchina di sostegno	Larghezza della banchina di sostegno	Numerico, positivo	2 ft 0.6 m
Pendenza banchina di sostegno	Pendenza della banchina di sostegno	Numerico	-5%
Spessore banchina di sostegno	Spessore della banchina di sostegno	Numerico, positivo	0.25 ft 0.08 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Superficie banchina di sostegno	Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Il punto iniziale è impostato in corrispondenza del punto di associazione. I lati della banchina di sostegno e la parte superiore iniziali vengono costituiti in base ai parametri di input. Le quote altimetriche all'interno e all'esterno della parte inferiore vengono verificate rispetto alla superficie obiettivo per determinare se il punto è nella condizione di scavo o rilevato. Se lo sono entrambe, il collegamento della parte inferiore viene creato con una pendenza adeguata al collegamento della parte superiore.

In condizione di rilevato, la parte inferiore della banchina di sostegno viene estesa fino all'obiettivo della superficie.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo disegna la banchina di sostegno utilizzando i parametri di input.

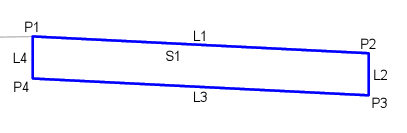

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1, P2	Banchina	Banchina di sostegno
P3, P4	Banchina_Parte inf	Parte inferiore della banchina di sostegno
L1	Parte superiore, Banchina	Parte superiore della banchina di sostegno
L3	Datum	Parte inferiore della banchina di sostegno
S1	Banchina	Area della banchina di sostegno
