ValleyGutter

Il componente sezione tipo ValleyGutter definisce una cunetta ad arco in calcestruzzo. È possibile definire la larghezza e la curvatura selezionandole da geometrie predefinite.

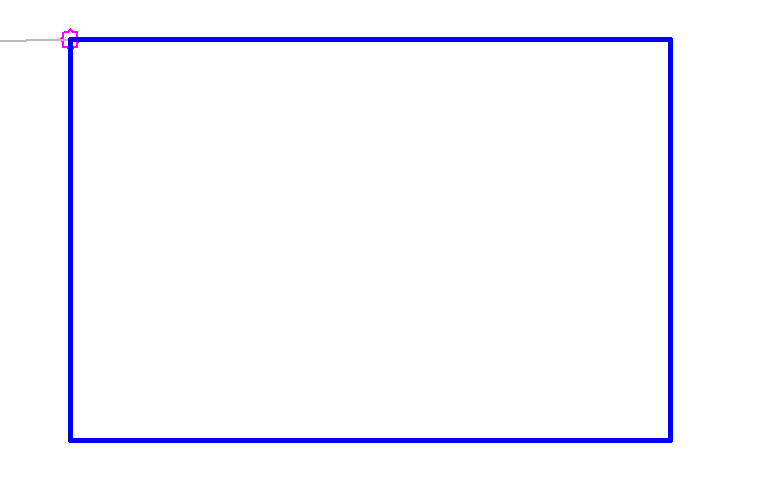

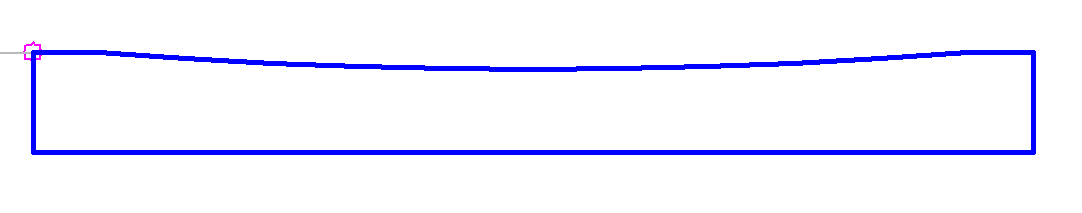

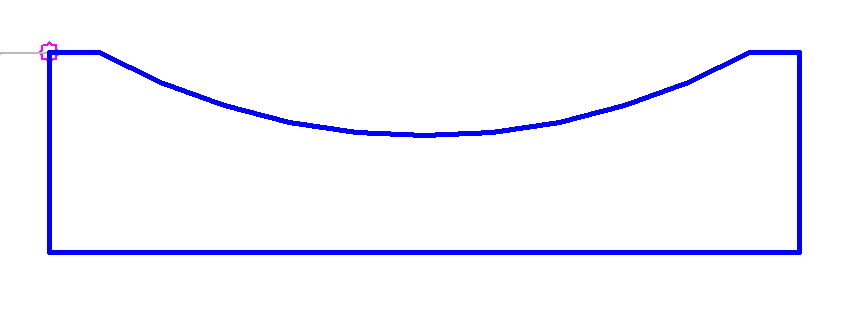

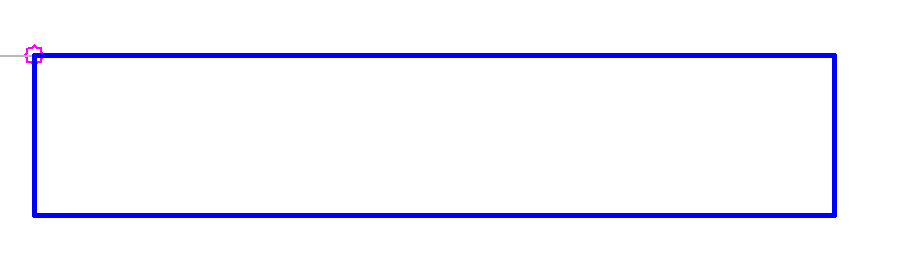

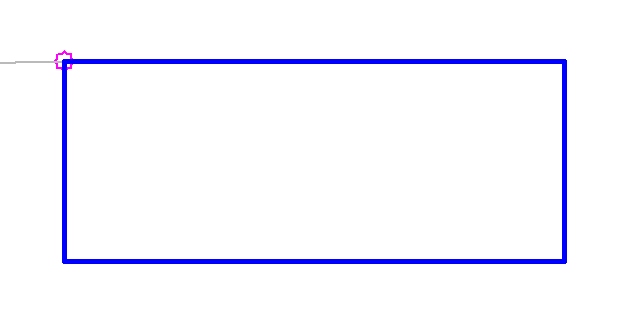

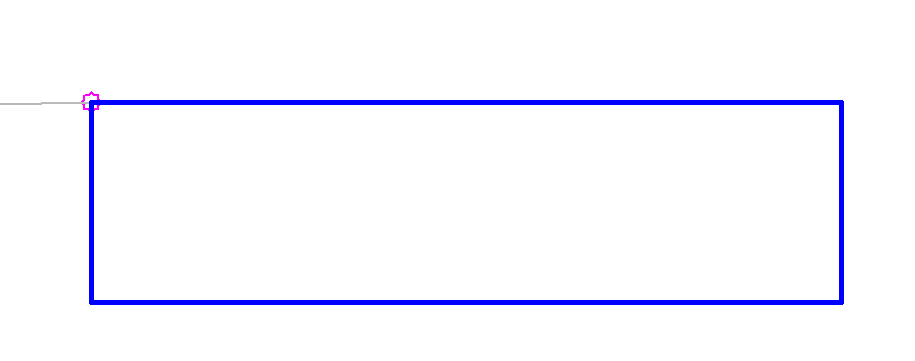

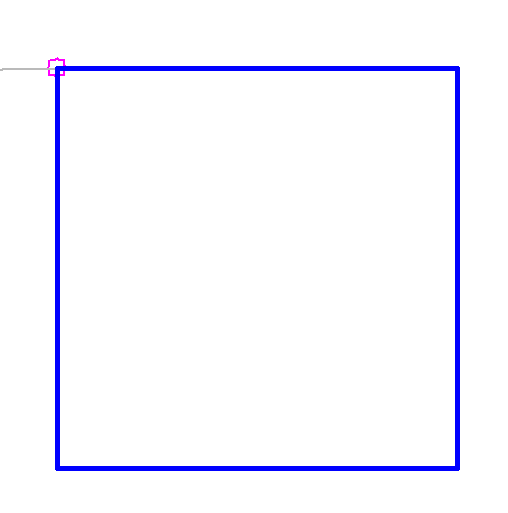

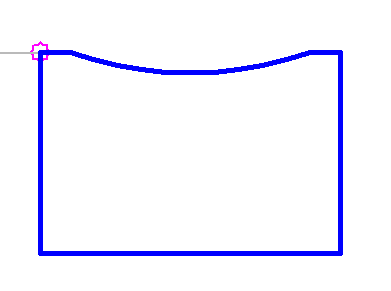

Caso IIA1:

Caso IIB1:

Caso IIC1:

Caso IID1:

Caso IIE1:

Caso IIA2:

Caso IIB2:

Caso IIE2:

Caso IID2:

Associazione

Il punto di associazione si trova sul bordo interno della cunetta.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo.	Sinistro/Destro	Destro
Codice collegamento datum	Elenco di codici da assegnare al collegamento della formazione.	Stringa separata da virgole	Formazione
Codice collegamento superiore	Elenco di codici da assegnare al collegamento parte superiore.	Stringa separata da virgole	Top
Codice forma	Elenco di codici forma da assegnare alle eventuali forme ottenute da questo componente sezione tipo.	Stringa separata da virgole	Finca
Tipo di finca	Specifica la forma della cunetta.	IIA1, IIB1, IIC1, IID1, IIE1, IIA2, IIB2, IIE2, IID2	IIA2

Parametri obiettivo

Nessuno.

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Questo componente sezione tipo inserisce una forma di cunetta concava specificata nei parametri di input. Tutte le quote vengono impostate nel componente sezione tipo.

Funzionamento in modalità layout

In modalità layout il componente sezione tipo visualizza i collegamenti che includono il tipo di cunetta concava selezionato.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1	Top, Hinge
P2, P3, P8, P9	Datum
P4 - P7, P10	Top
L1, L3, L8, L10	Concrete, Datum
L2, L9	Datum
L4, L5, L11	Top
S1, S2	ValleyGutter

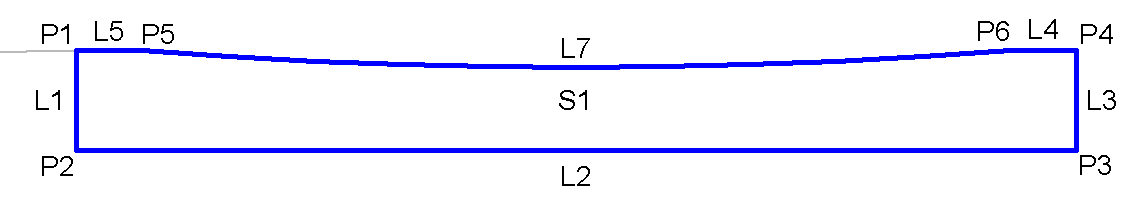

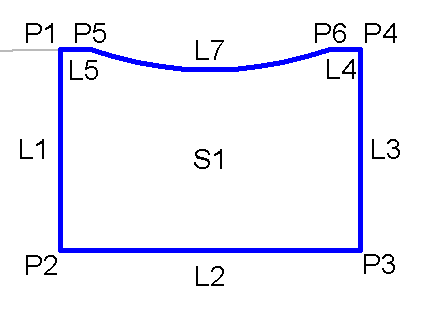

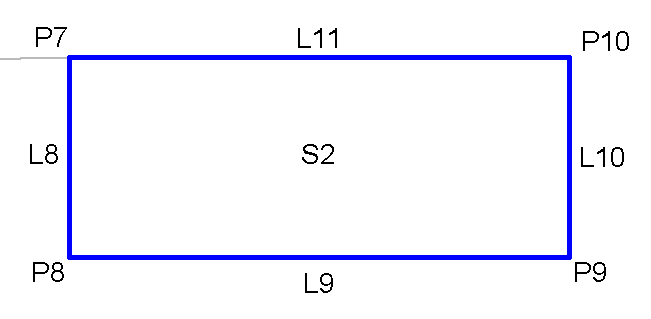

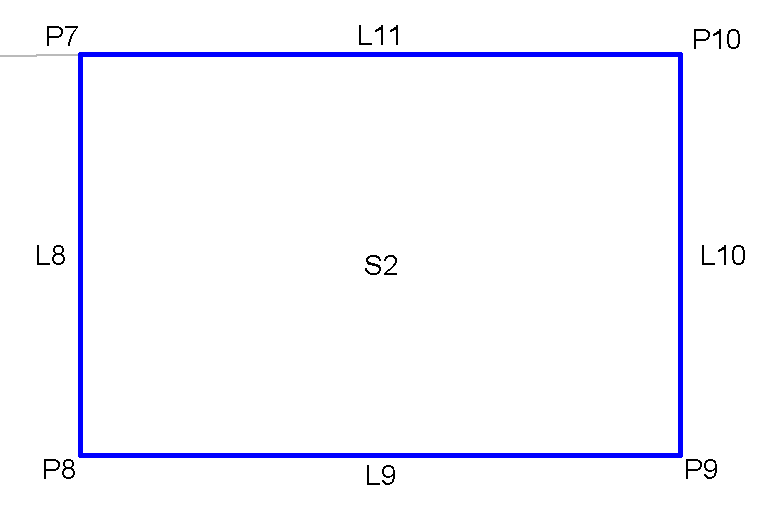

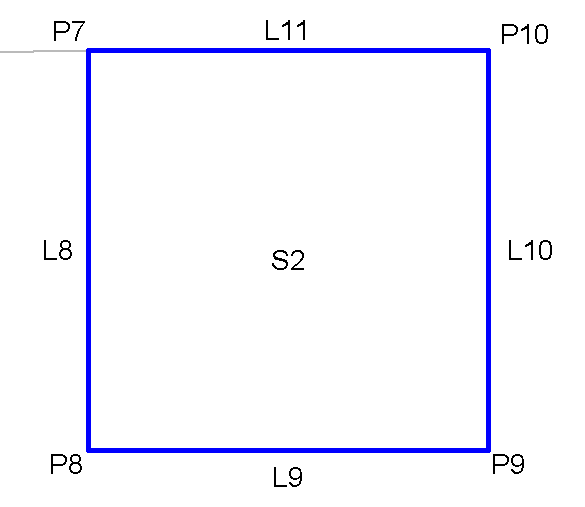

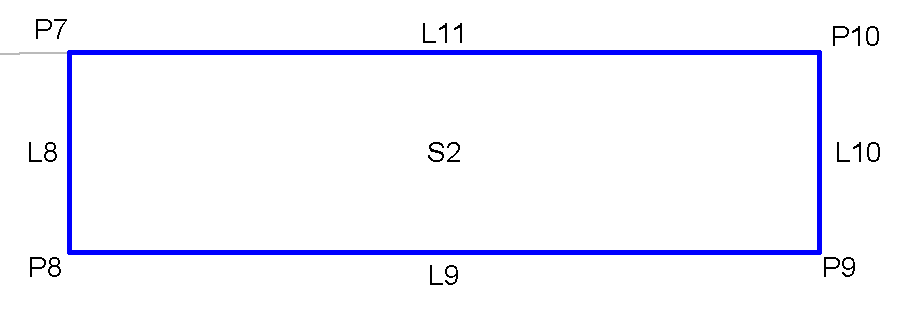

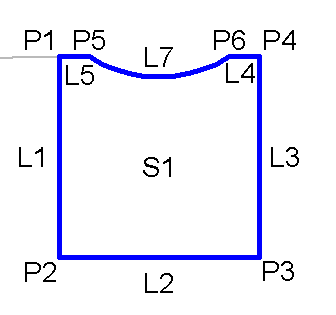

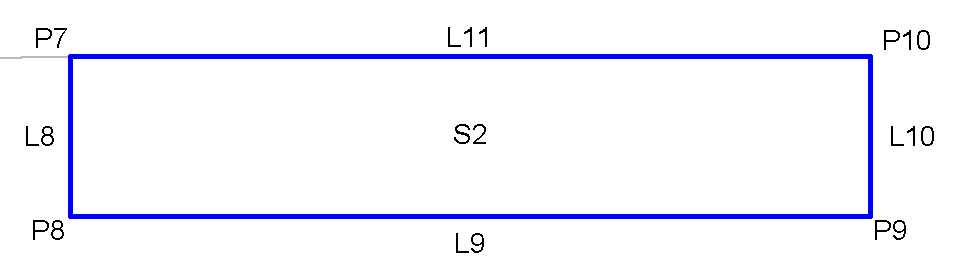

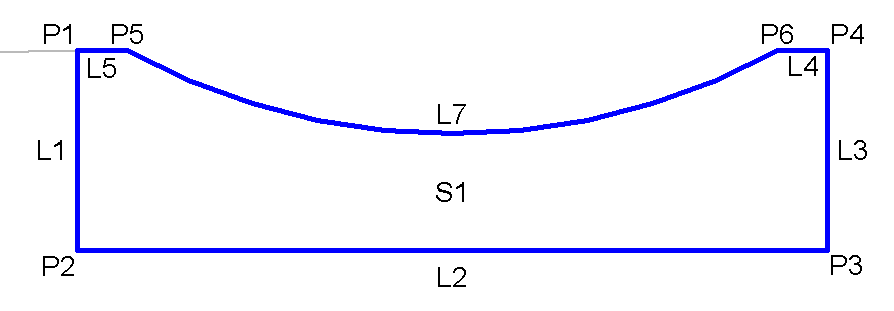

Diagramma di codifica

Caso IIA1:

Caso IIB1:

Caso IIC1:

Caso IID1:

Caso IIE1:

Caso IIA2:

Caso IIB2:

Caso IIE2:

Caso IID2:
